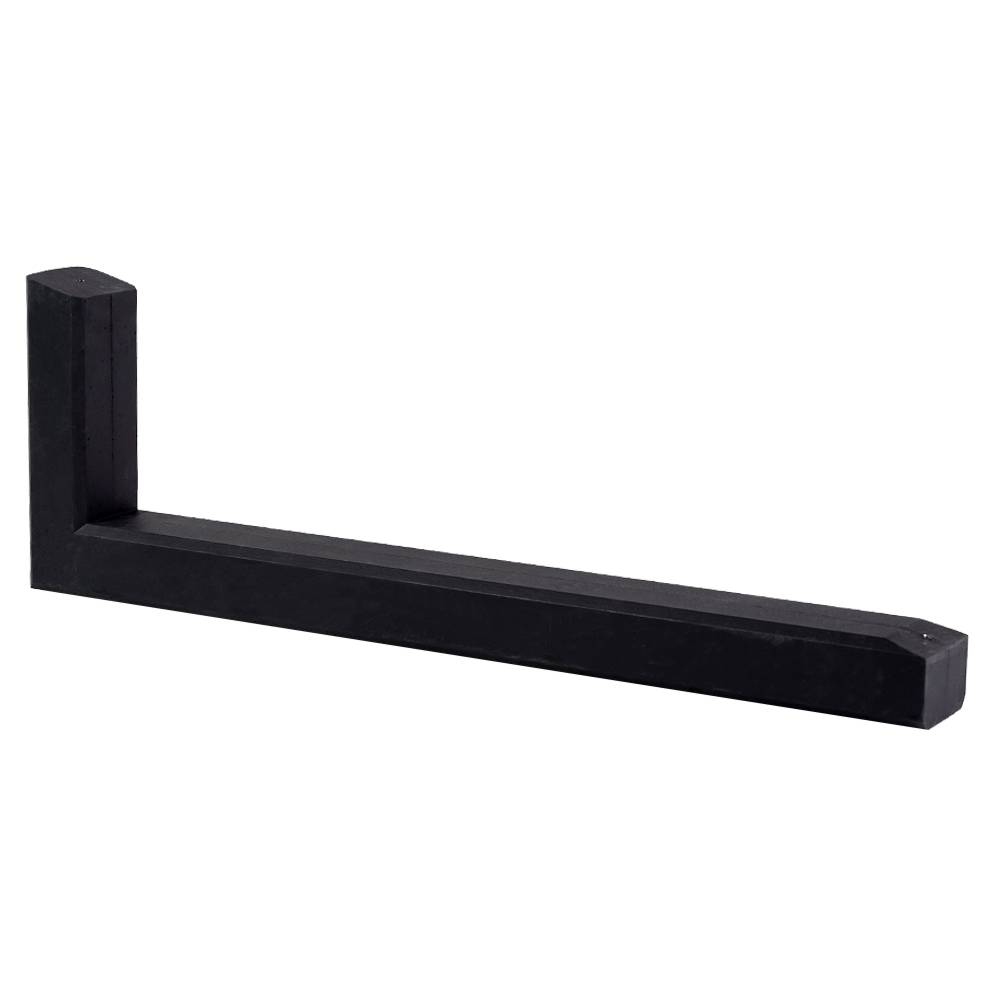

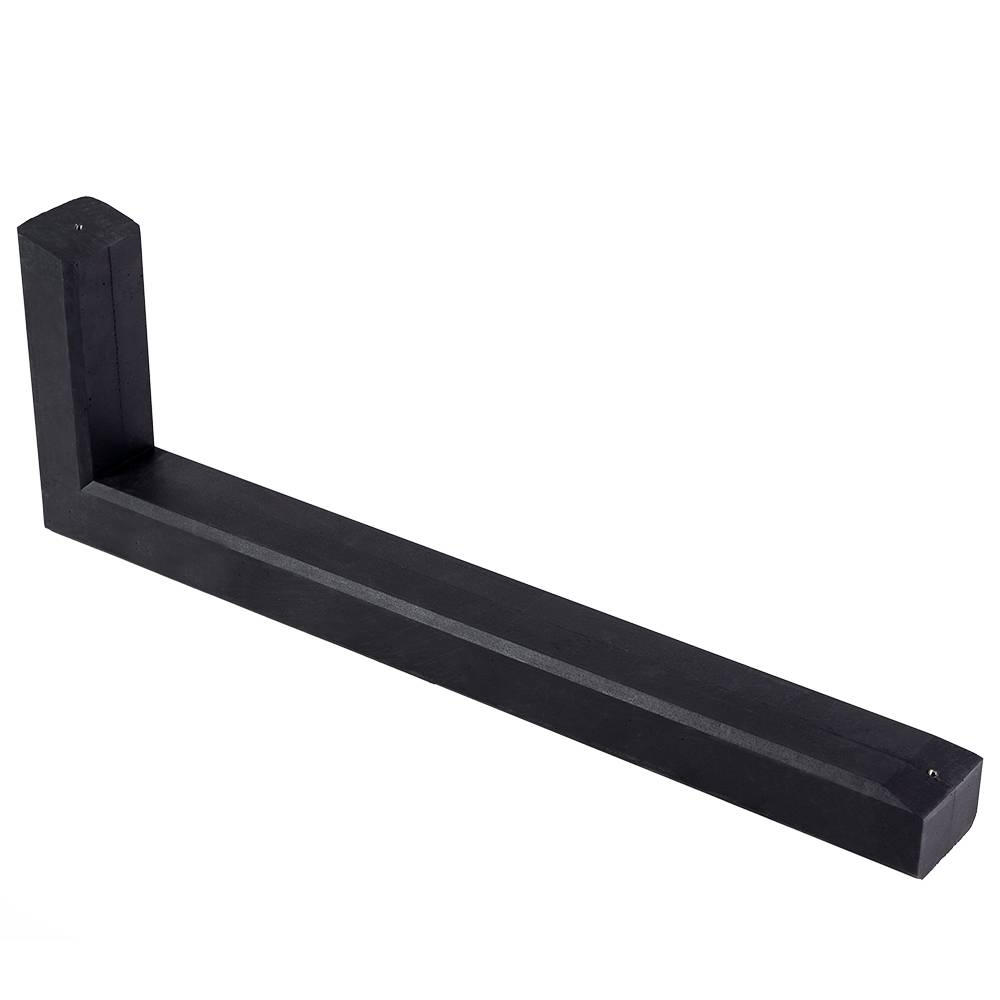

Wattstone 15 Grad Betonsockel für PV-Module Flachdach Anthrazit
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Modulhalterung
- Abm.
(B x H x T) 1060 x 115 x 354 mm
- Gewicht
30 kg
- Breite
1060 mm
- Höhe
115 mm
- Tiefe
354 mm
- Anschluss
Kontaktpole
- UKCA
Ja
Dokumente & Downloads
Sicherheitsdatenblatt
Sicherheitsdatenblatt 890219849 Wattstone 15 Grad Betonsockel für PV-Module Flachdach Anthrazit
Beschreibung

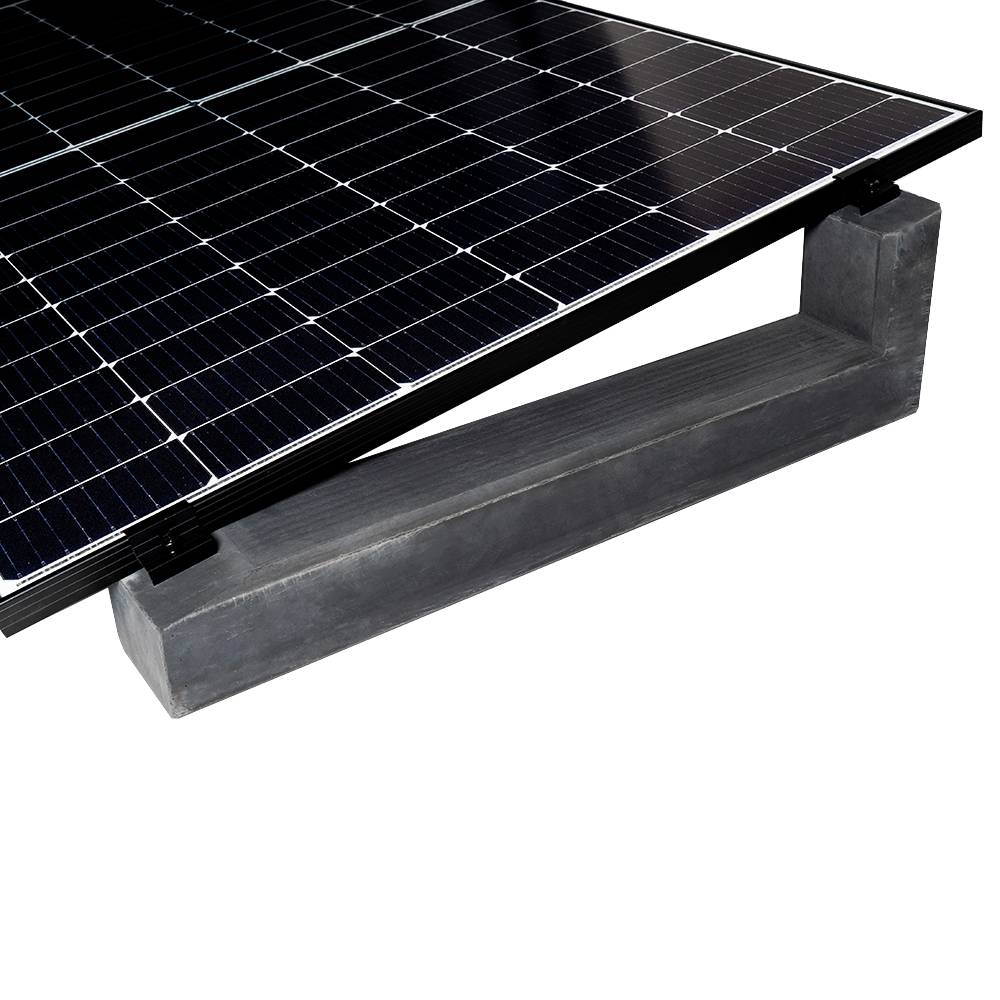

Der 15 Grad Betonsockel von Wattstone (MPN 7002) bietet nicht nur eine stabile Unterkonstruktion für deine Solarmodule sondern auch maximale Flexibilität. Entdecke die Leichtigkeit der Montage, indem du auf das Aufbohren der Dachstruktur verzichtest und stattdessen die hochwertigen L-Steine mit integrierten M8 Gewinde nutzt. Die Flachdachaufständerung ist perfekt für die individuelle Montage von einem oder mehreren Solarmodulen in jeder Ausrichtung geeignet. Durch die Nutzung des optimalen Neigungswinkel von 15 Grad wird das volle Potenzial deiner Solaranlage ausgeschöpft und eine optimale Energieerzeugung gewährleistet. Der Wattstone 15 Grad Betonsockel
Unterkonstruktion und Ballast in einem
Kein Aufbohren der Dachstruktur notwendig
Kein komplizierter Zusammenbau mit Werkzeug
Betonsockel aus feinporigem Sichtbeton
Integrierte M8 Gewinde
Einfache und schnelle Montage
Technische Daten
2x Armierungsstahl D=8mm
Gewicht: 30kg
Abmessungen: 1060 x 115 x 354 mm
Farbe: Anthrazit
Einfache Montage
15 Grad Neigungswinkel PV-Modul
Max. 5 Grad Neigungswinkel Untergrund
Horizontale Montage der PV-Module
Bautenschutzmatten unterlegen
Kein Aufbohren der Dachstruktur notwendig
60 cm Abstand zwischen den Modulreihen
Empfohlene Ausrichtung Ost bzw. West
Horizontale Befestigung mit Modulend- oder Mittelklemmen, Edelstahlschrauben mit Federring empfohlen
Traditionelle PV-Flächenaufständerungen erfordern normalerweise die Verankerung, Verklebung oder Ballastierung auf dem Dach. Dabei werden oft Betonplatten als Ballast verwendet. Mit den robusten Betonsockeln von WATTSTONE als Grundlage für den Flächenaufbau entfallen diese Schritte vollständig. Der Betonsockel liegt sicher auf glattem Bitumen, Bitumen mit Schiefer, PVC, EPDM und glattem Beton, sowohl unter trockenen als auch unter nassen Bedingungen. Für die Montage eines PV-Moduls benötigst du folgende Komponenten:
2 WATTSTONE Betonsockel
4 passende Modulendklemmen jeweils mit M8-Schrauben und Unterlegscheiben
8 Bautenschutzmatten Pads Maße 150x150x5mm
(Unterlage aus Gummigranulat)
1 Winkelschlüssel 6mm

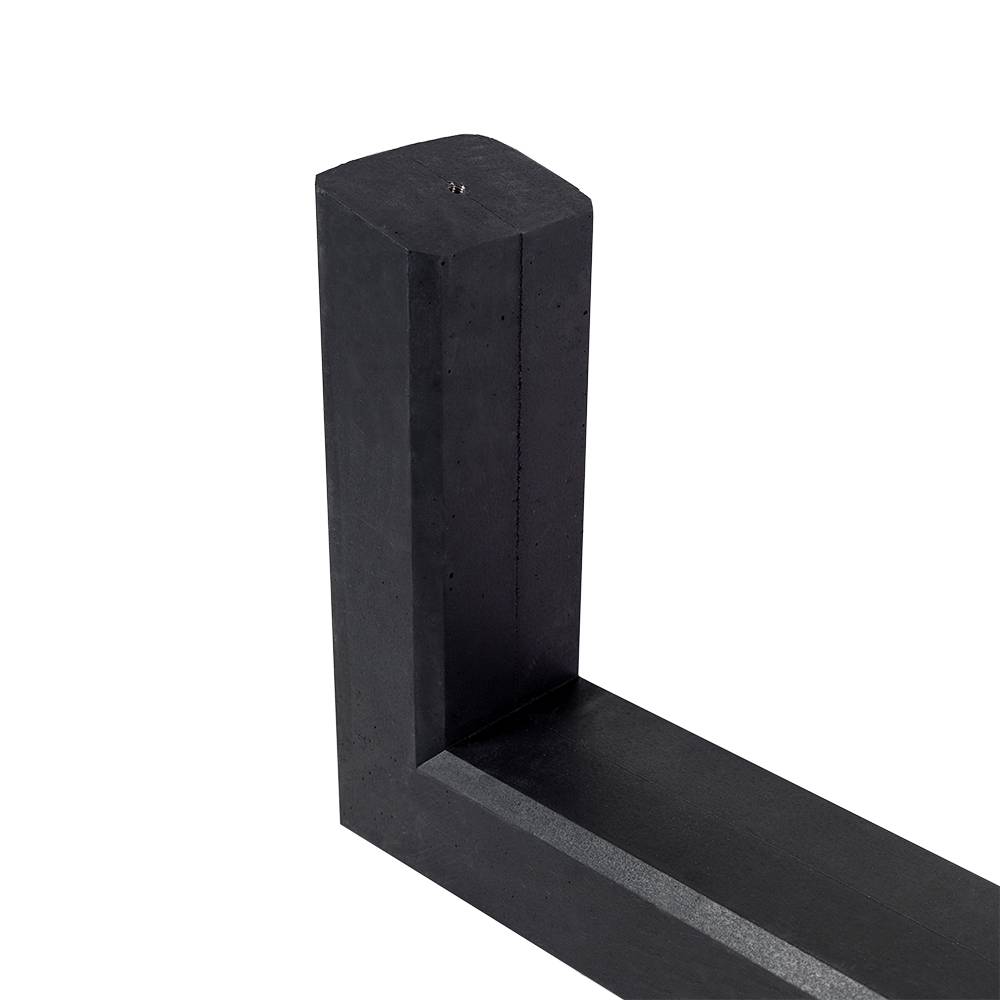

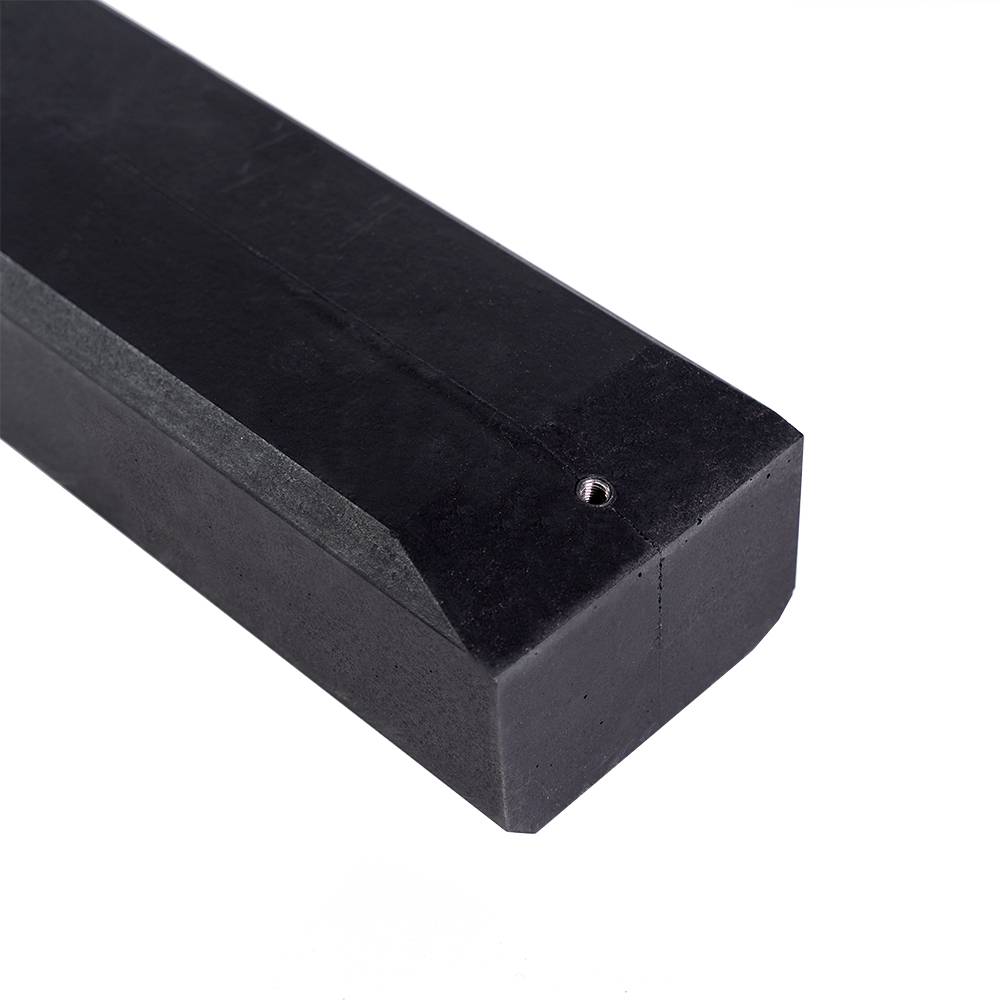

M8 Gewinde Die integrierten M8 Gewinde dienen der sicheren Befestigung von PV-Modulen. Im Betonsockel sind bereits 2 Gewinde zur Modulbefestigung und 1 Gewinde zur optionalen Montage von Kabelkanälen oder Windleitblechen auf der Rückseite eingegossen. Zertifzierung
Windkanal geprüft ( DIN EN 1991-1-4: 2021)
Reibungskoeffizienz getestet
Lieferumfang 1x Wattstone 15 Grad Betonsockel Flachdach Anthrazit
Unterkonstruktion und Ballast in einem
Kein Aufbohren der Dachstruktur notwendig
Kein komplizierter Zusammenbau mit Werkzeug
Betonsockel aus feinporigem Sichtbeton
Integrierte M8 Gewinde
Einfache und schnelle Montage
Technische Daten
2x Armierungsstahl D=8mm
Gewicht: 30kg
Abmessungen: 1060 x 115 x 354 mm
Farbe: Anthrazit
Einfache Montage
15 Grad Neigungswinkel PV-Modul
Max. 5 Grad Neigungswinkel Untergrund
Horizontale Montage der PV-Module
Bautenschutzmatten unterlegen
Kein Aufbohren der Dachstruktur notwendig
60 cm Abstand zwischen den Modulreihen
Empfohlene Ausrichtung Ost bzw. West
Horizontale Befestigung mit Modulend- oder Mittelklemmen, Edelstahlschrauben mit Federring empfohlen
Traditionelle PV-Flächenaufständerungen erfordern normalerweise die Verankerung, Verklebung oder Ballastierung auf dem Dach. Dabei werden oft Betonplatten als Ballast verwendet. Mit den robusten Betonsockeln von WATTSTONE als Grundlage für den Flächenaufbau entfallen diese Schritte vollständig. Der Betonsockel liegt sicher auf glattem Bitumen, Bitumen mit Schiefer, PVC, EPDM und glattem Beton, sowohl unter trockenen als auch unter nassen Bedingungen. Für die Montage eines PV-Moduls benötigst du folgende Komponenten:
2 WATTSTONE Betonsockel
4 passende Modulendklemmen jeweils mit M8-Schrauben und Unterlegscheiben
8 Bautenschutzmatten Pads Maße 150x150x5mm
(Unterlage aus Gummigranulat)
1 Winkelschlüssel 6mm
M8 Gewinde Die integrierten M8 Gewinde dienen der sicheren Befestigung von PV-Modulen. Im Betonsockel sind bereits 2 Gewinde zur Modulbefestigung und 1 Gewinde zur optionalen Montage von Kabelkanälen oder Windleitblechen auf der Rückseite eingegossen. Zertifzierung
Windkanal geprüft ( DIN EN 1991-1-4: 2021)
Reibungskoeffizienz getestet
Lieferumfang 1x Wattstone 15 Grad Betonsockel Flachdach Anthrazit
Lieferumfang
- 1x Wattstone 15 Grad Betonsockel Flachdach Anthrazit
