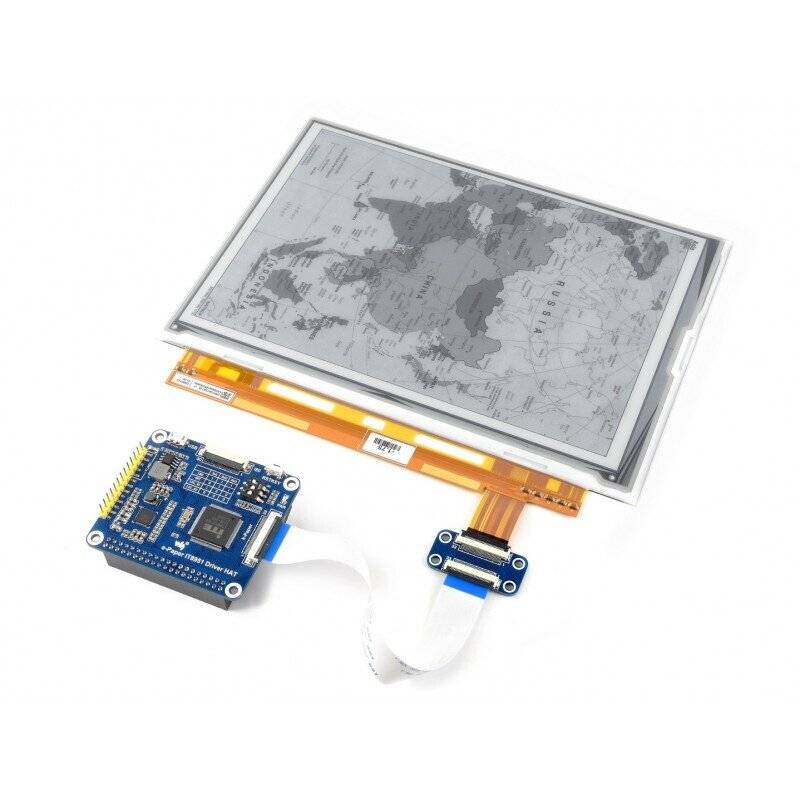

WaveShare 1200x825, 9.7inch E-Ink display HAT for Raspberry Pi

Übersicht Dies ist ein E-Ink Display HAT für Raspberry Pi, 9.7inch, 1200x825 Auflösung, mit embedded Controller IT8951, kommuniziert über USB/SPI/I80/I2C Schnittstelle. Durch die Vorteile wie extrem niedriger Stromverbrauch, breiter Blickwinkel, klares Display ohne Strom, ist es eine ideale Wahl für Anwendungen wie z.B. Regaletiketten, industrielle Instrumente, und so weiter. Spezifikation Keine Hintergrundbeleuchtung, zeigt den letzten Inhalt für eine lange Zeit an, auch wenn der Strom abgeschaltet wird Niedriger Stromverbrauch, im Grunde wird nur Strom für das Refreshing benötigt Kompatibel mit Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+ USB/SPI/I80/I2C Schnittstelle, für die Verbindung mit Host-Boards wie Raspberry Pi/Nucleo, etc. Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32) Technische Daten Betriebsspannung: 5V Schnittstelle: USB/SPI/I80/I2C Außenabmessungen: 218,8mm × 156,425mm × 1,15mm Displaygröße: 202,8mm × 139,425mm Punktabstand: 0,169 × 0,169 Auflösung: 1200 × 825 Displayfarbe: schwarz, weiß Graustufen: 2-16 (1-4 Bit) Vollständige Auffrischungszeit: 170° SPI Pinouts SYMBOL BESCHREIBUNG 5V Spannungseingang GND Masse MISO SPI MISO Pin MOSI SPI MOSI Pin SCK SPI SCK Pin CS SPI Chipauswahl, low aktiv RST Externer Reset, low aktiv HRDY Busy Statusausgang, low aktiv Achtung: Das 9,7-Zoll-E-Paper-Modul ist ein großer Bildschirm, die Glasscheibe und der FPC sind zerbrechlich, bitte seien Sie vorsichtig, wenn Sie es für die Entwicklung verwenden. Wir empfehlen Ihnen, den FPC während der Entwicklung mit Tape zu verstärken. Überblick Lieferumfang 1x Waveshare 1200x825, 9.7inch E-Ink Display HAT für Raspberry Pi 1x e-Paper IT8951 Treiber
