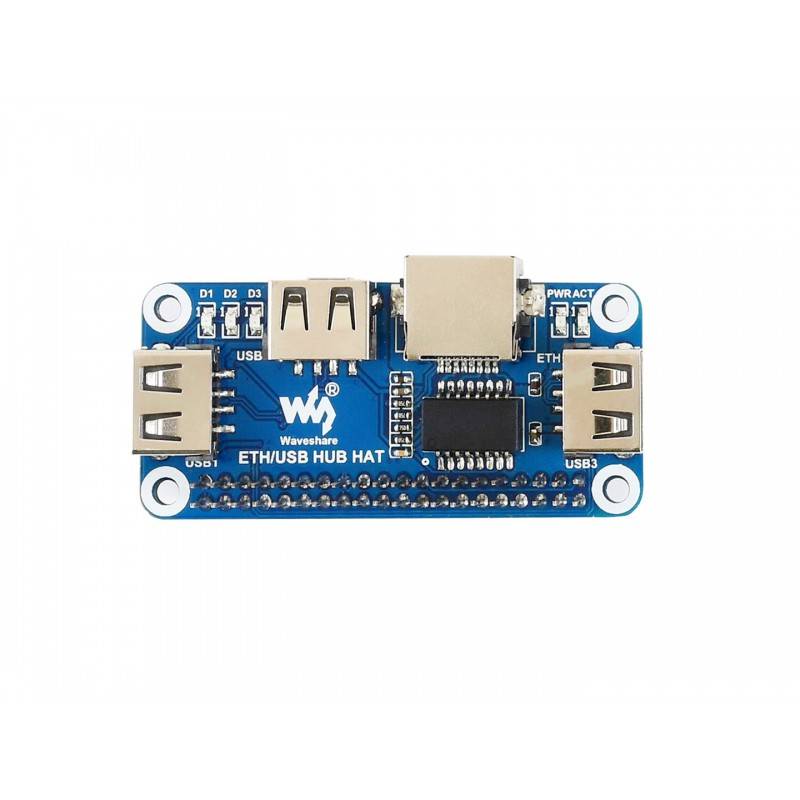

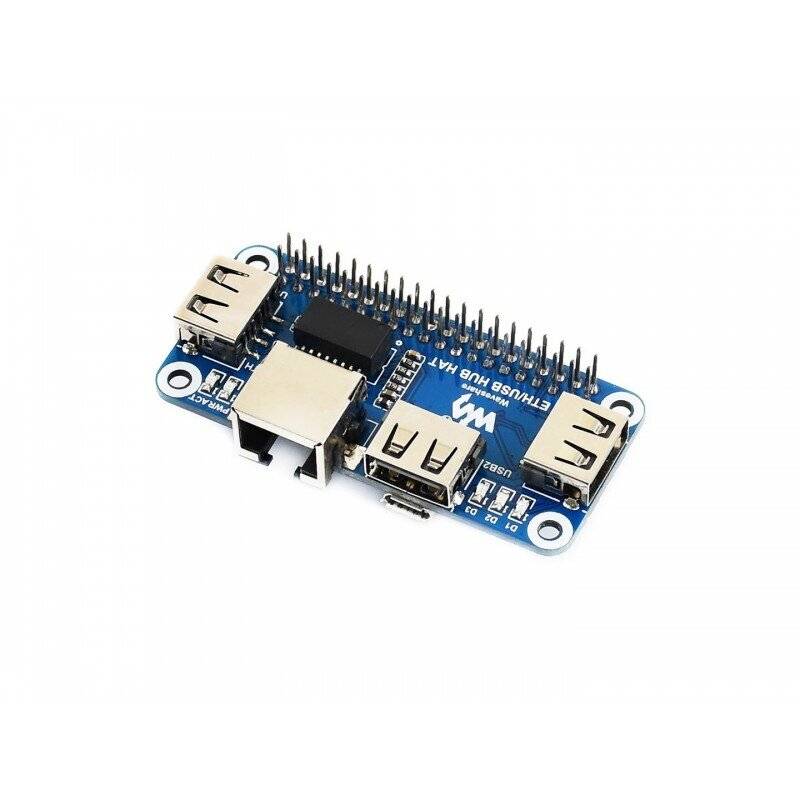

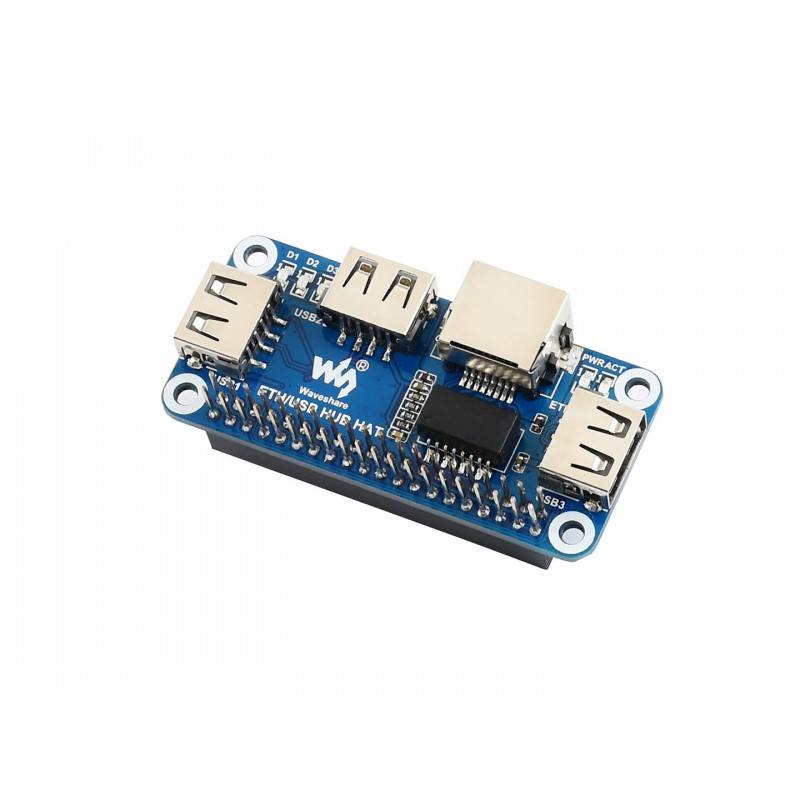

WaveShare Ethernet USB HUB HAT for Raspberry Pi 1x RJ45 3x USB

Übersicht Dieser Raspberry Pi Hub HAT bietet Ihrem Pi mehr USB-Fähigkeit sowie einen RJ45-Ethernet-Anschluss, was ideal ist, wenn Sie eine stabile kabelgebundene Ethernet-Verbindung benötigen. Es kann mit verschiedenen Versionen des Pi verwendet werden und die Größe der Platine ist so konzipiert, dass sie perfekt zum Zero / Zero W / Zero WH passt. Funktionen
3x USB-Anschlüsse, kompatibel mit USB2.0/1.1
1x RJ45 10/100M-Port, basierend auf dem RTL8152B-Ethernet-Chip
Eingebaute Multi-Anzeigen zur Überwachung des Status von Strom, Ethernet und jedem USB-Anschluss

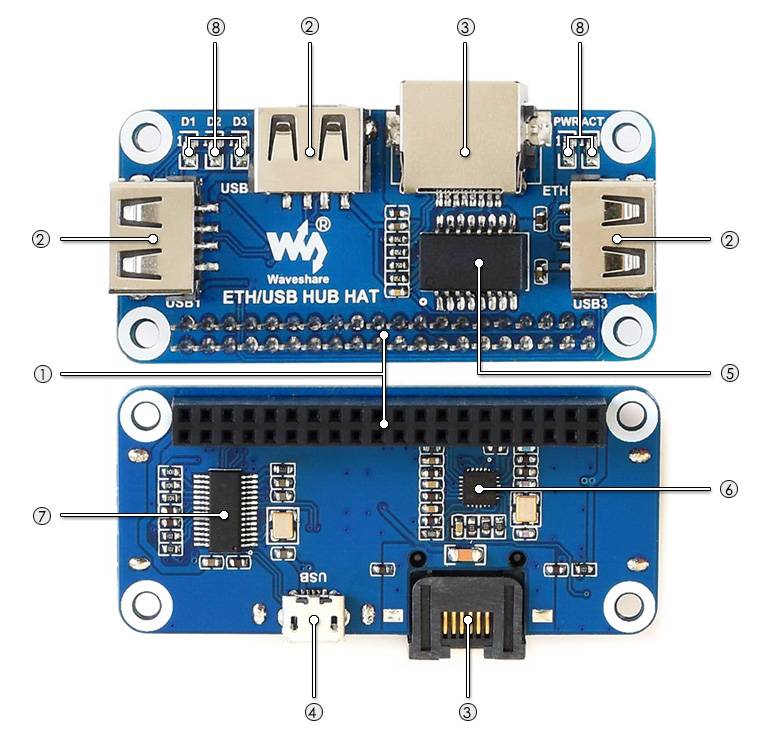

Was ist an Bord? Raspberry Pi GPIO-Schnittstelle: zum Anschluss von Raspberry Pi
Erweiterte USB-Anschlüsse: USB1–USB3
RJ45-Port: 10/100M-Ethernet-Schnittstelle

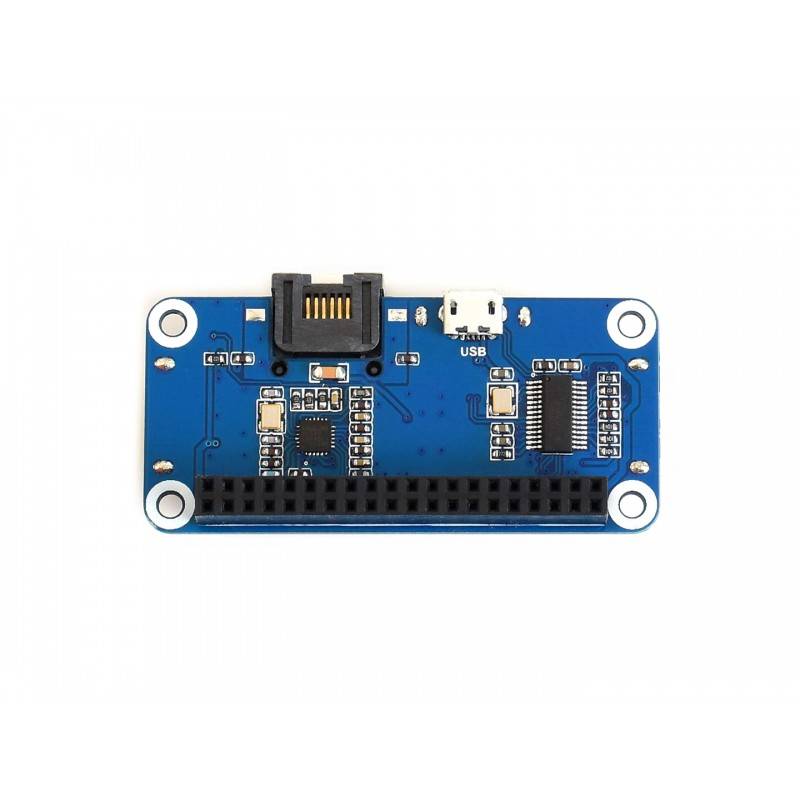

USB-HUB-Schnittstelle (unten): zum Anschließen des HUB an den USB-Anschluss des Raspberry Pi
Raspberry Pi Zero / Zero W / Zero WH: verbunden über Micro-USB-Anschluss
Raspberry Pi B+ / 2B / 3B / 3B+: verbunden über ein Micro-USB-Kabel


TS8121A: Ethernet-Wellenfilter
RTL8152B: 10/100M-Ethernet-Chip
FE1.1S: USB-HUB-Chip
LED-Anzeigen:
PWR: Betriebsanzeige
ACT: Ethernet-Anzeige
D1~D3: dedizierte Anzeige für jeweils USB1~USB3


Spezifikationen
Betriebsspannung: 5V
Abmessungen: 65 mm x 30 mm
Montagelochgröße: 3,0 mm
Gewicht: 0,068 kg

Paket ETH/USB HUB HAT x1
Micro-USB-Anschluss x1
Micro-USB-Kabel x1
RPi-Schraubenpaket (2 Stück) x1
