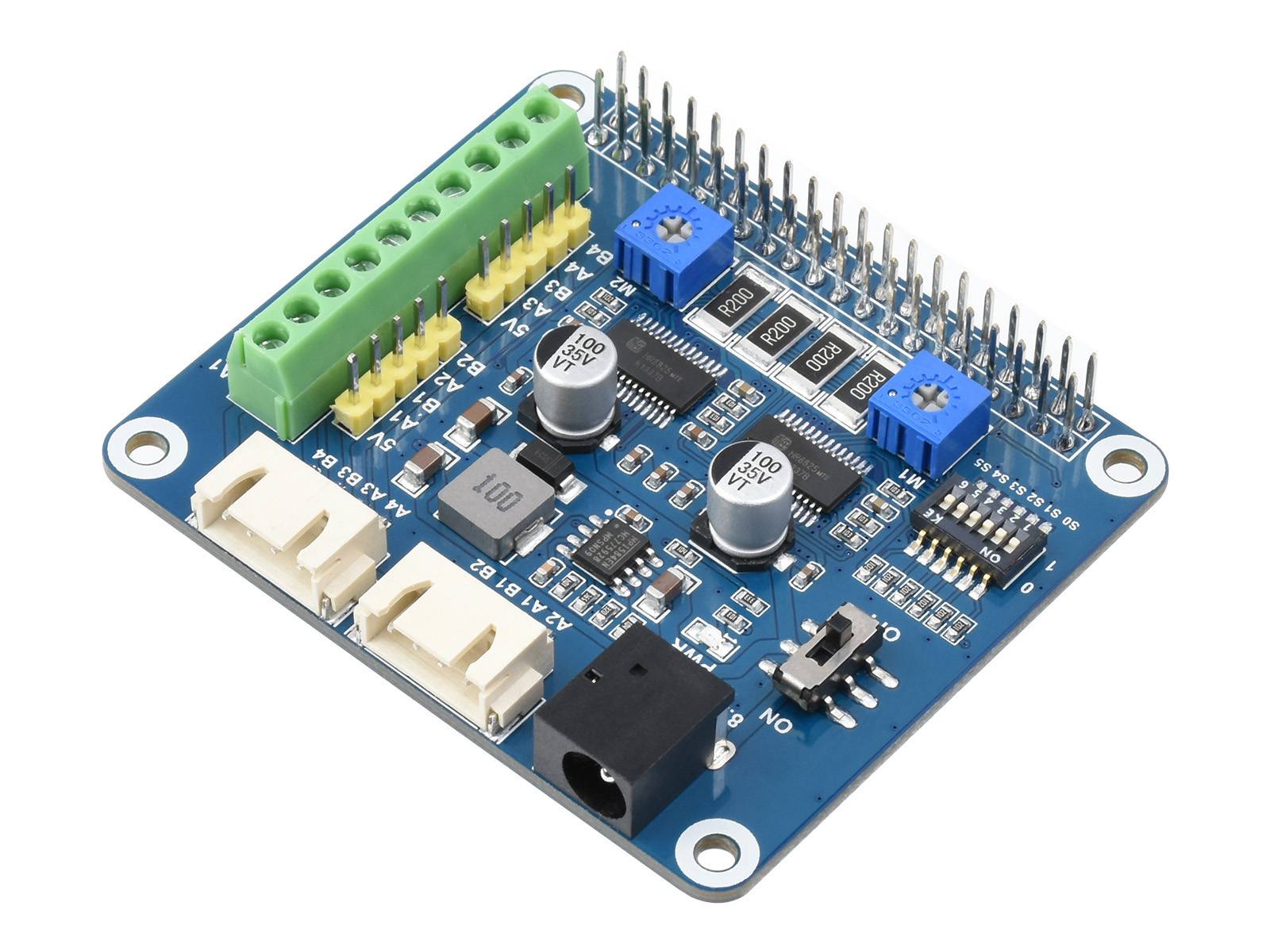

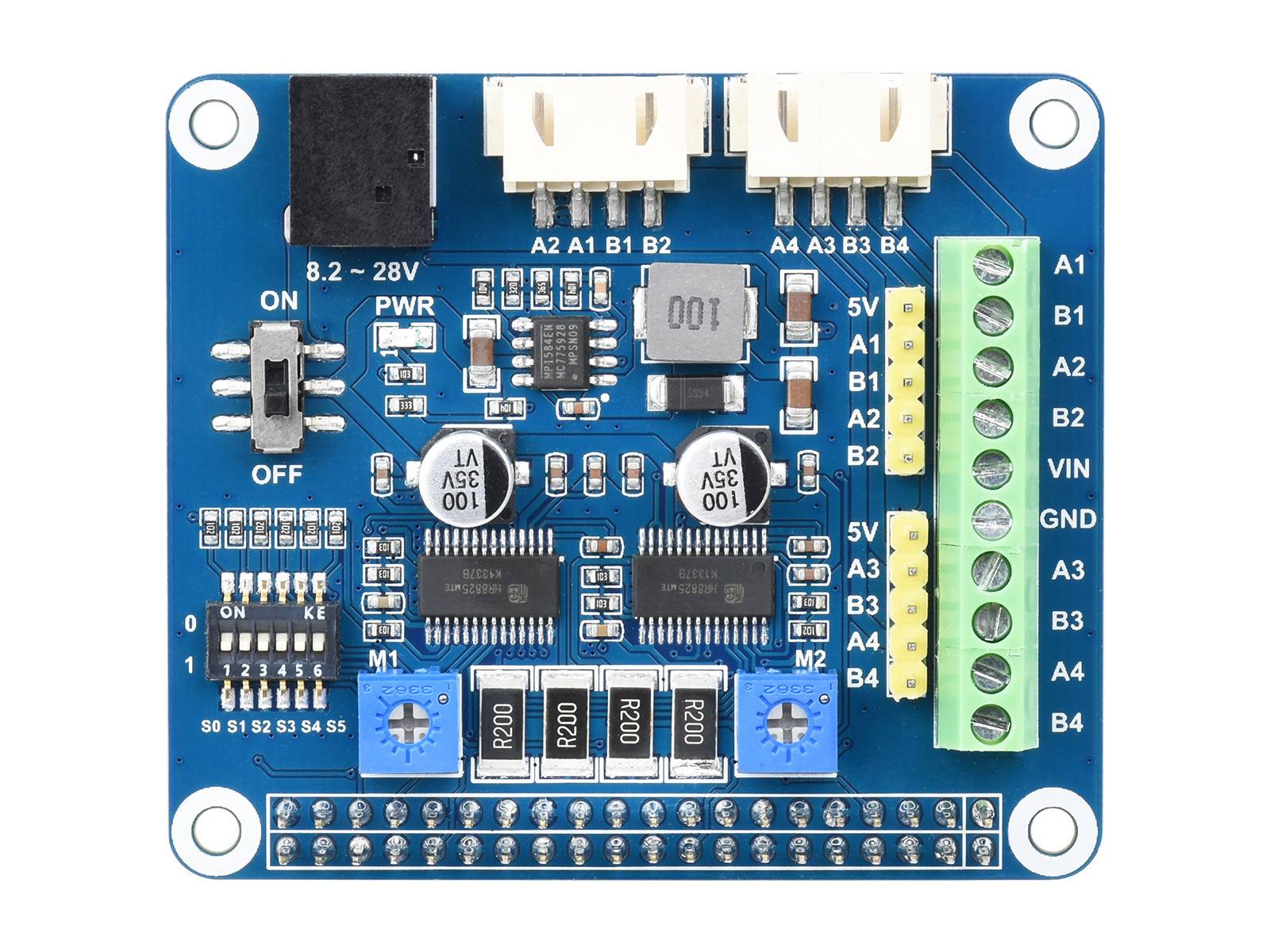

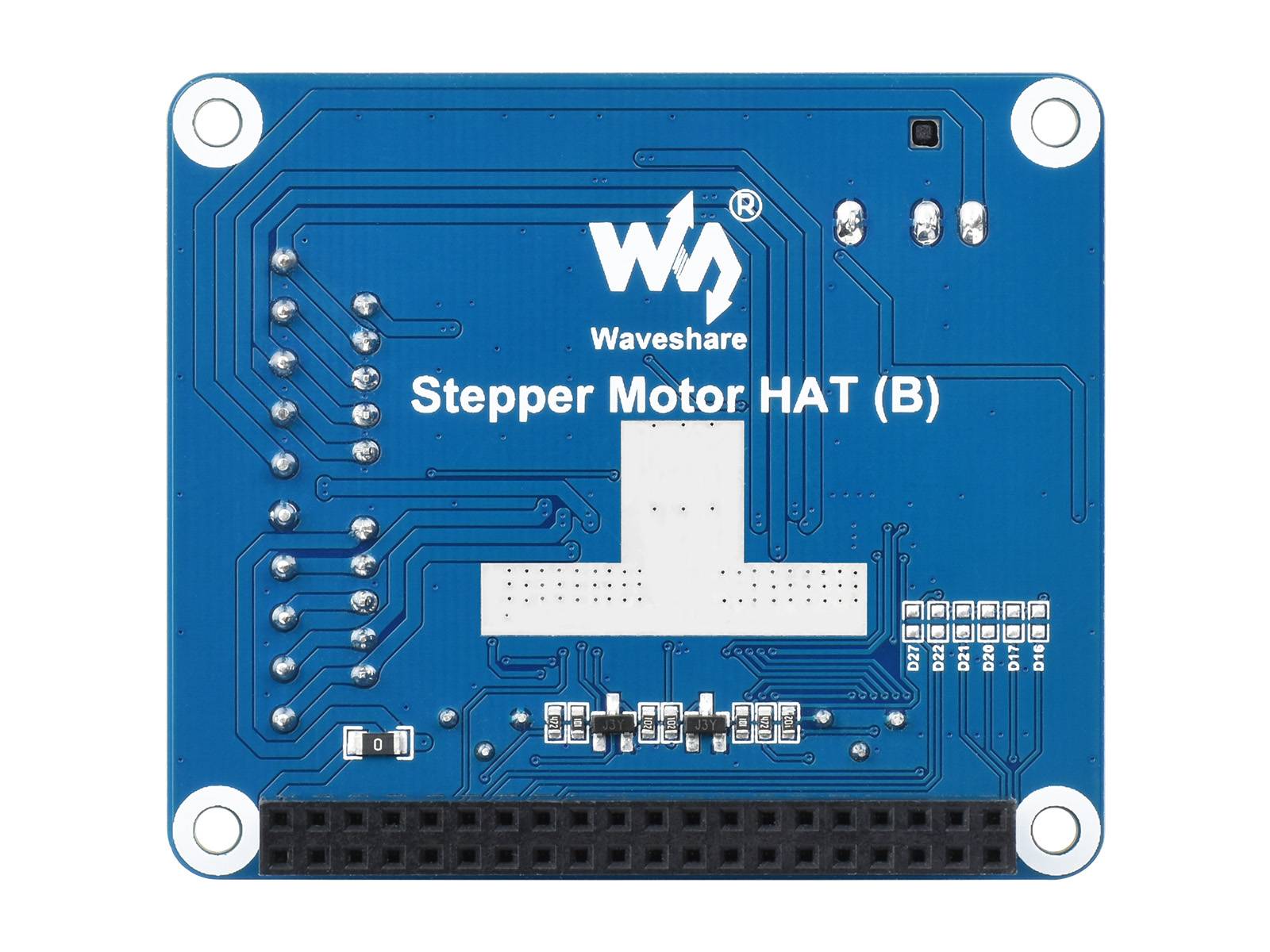

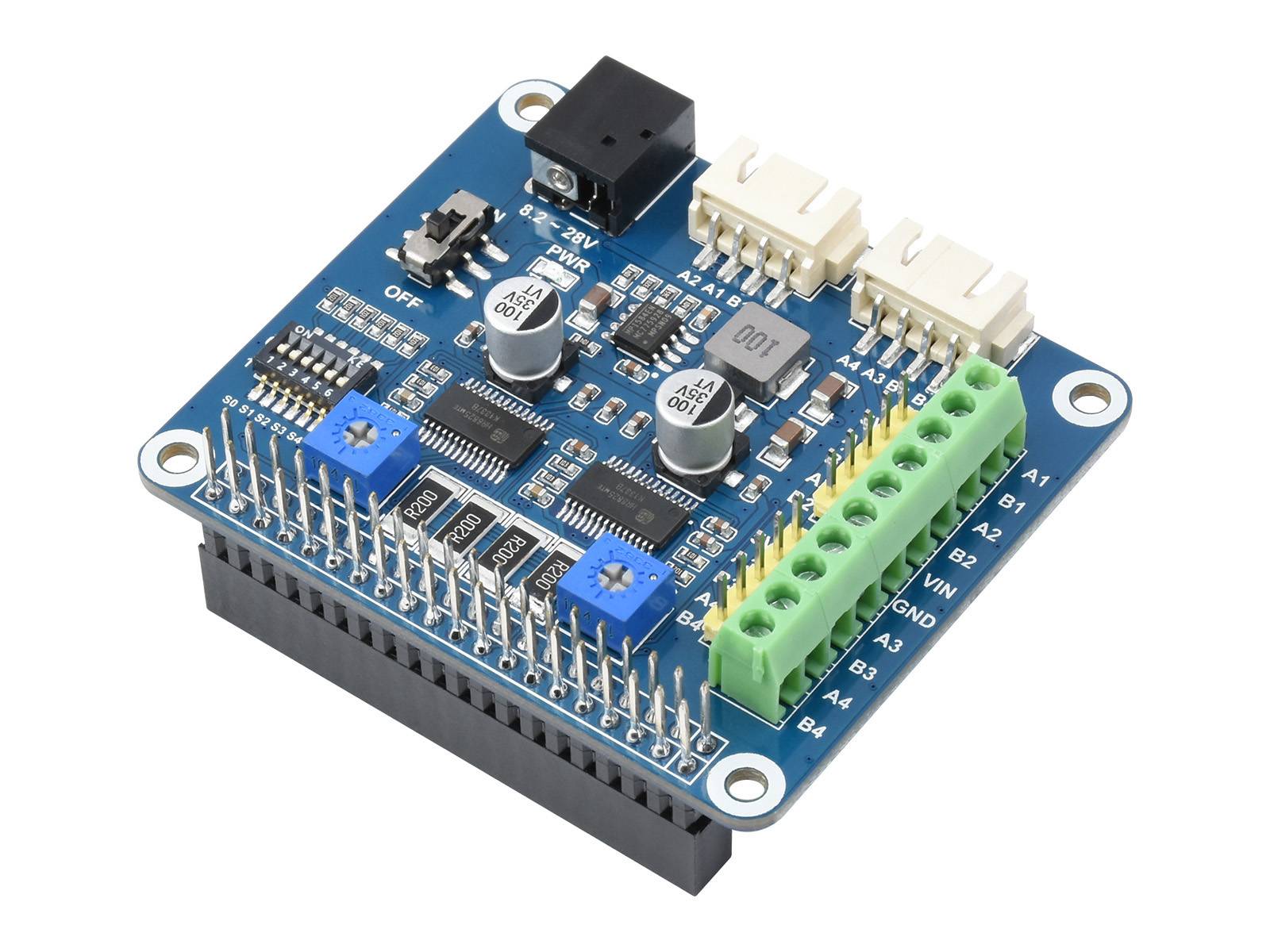

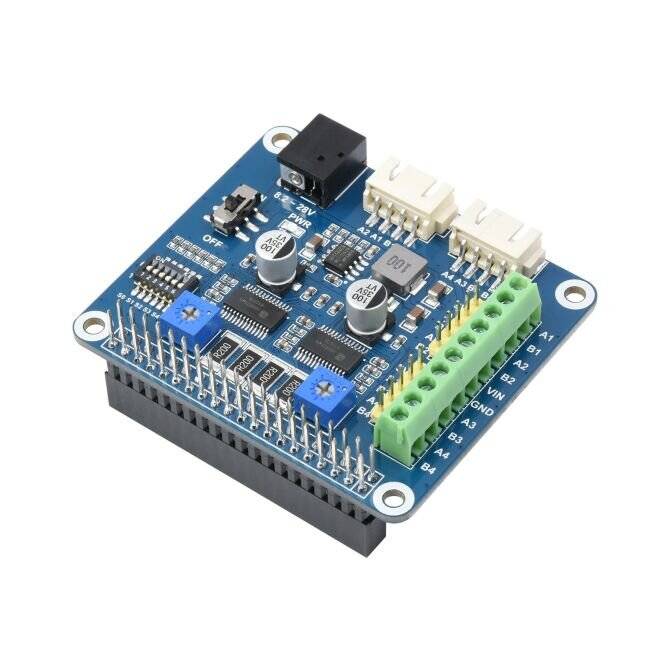

WaveShare HRB8825 Stepper Motor HAT for Raspberry Pi Drives Two Motors up to 1/32 Microstepping

HRB8825 Schrittmotor HAT für Raspberry Pi , treibt zwei Schrittmotoren an, bis zu 1/32 Mikroschritt Alternative Lösung des Schrittmotor-HAT, treibt zwei Schrittmotoren an, bis zu 1/32 Mikroschritt Für 3D-Drucker, Bildhauer, mechanischen Arm... Funktionen Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungs-Header, unterstützt Raspberry-Pi-Serienplatinen, Jetson Nano Integrierter Dual-HR8825-Motorcontroller-IC mit integriertem Mikroschritt-Indexer, treibt zwei Schrittmotoren an, einfach zu bedienen 6 verfügbare Mikroschrittmodi, konfiguriert mit den DIP-Schaltern: Vollschritt, Halbschritt, 1/4-Schritt, 1/8-Schritt, 1/16-Schritt und 1/32-Schritt Einstellbarer Motorantriebsstrom über Potentiometer, maximal 2,5 A Stromausgang Schutzfunktionen: Überstromschutz (OCP), thermische Abschaltung (TSD), VM-Unterspannungssperre (UVLO) Integriert einen 5-V-Regler, ermöglicht die Stromversorgung des Raspberry Pi Onboard-Multi-Connector-Optionen für Schrittmotoren in verschiedenen Spezifikationen Kommt mit Entwicklungsressourcen und Handbuch (Beispiele in BCM2835, WiringPi und Python) Spezifikationen Motorsteuerung:HR8825 Motorantriebsspannung:8,2V~28V Motorantriebsstrom:2,5A Logikspannung:3,3V Montagelochgröße: 3,0mm Abmessung: 65 × 56 mm Raspberry Pi 40PIN GPIO-Kompatibilität Entwickelt für Raspberry Pi-Boards / Jetson Nano Integrierter 2-Kanal-HR8825-Motortreiberchip: Eingebauter Konverter für einfache Steuerung, kann zwei Schrittmotoren antreiben 6 verfügbare Mikroschrittmodi: Konfigurierbar über die DIP-Schalter: Vollschritt, Halbschritt, 1/4-Schritt, 1/8-Schritt, 1/16-Schritt und 1/32-Schritt Integrierte verschiedene Schrittmotorschnittstellen Was ist an Bord Raspberry Pi GPIO-Schnittstelle Kann mit verschiedenen Raspberry Pi HATs verbunden werden Motorschnittstelle Drei verschiedene Spezifikationen der Motorschnittstelle, einfach zu bedienen MP1482 Power Chip Externe Stromversorgung kann in 5V Spannung umgewandelt werden, um den Raspberry Pi mit Strom zu versorgen HR8825 Motortreiberchip Kann zwei Schrittmotoren antreiben Externe Stromversorgungsschnittstelle 8,2 V ~ 28 V DC-Stromeingang Motor-Netzschalter Sie können wählen, ob das Modul den Raspberry Pi mit Strom versorgt DIP-Schalter Zur Einstellung von 6 verschiedenen Schrittauflösungen Potentiometer Einstellbarer Motorantriebsstrom WIKI: waveshare.com/wiki/Stepper_Motor_HAT_(B) Lieferumfang Schrittmotor-HUT (B) x1 RPi-Schraubenpaket (2 Stück) x1 Aluminiumkühlkörper x1
