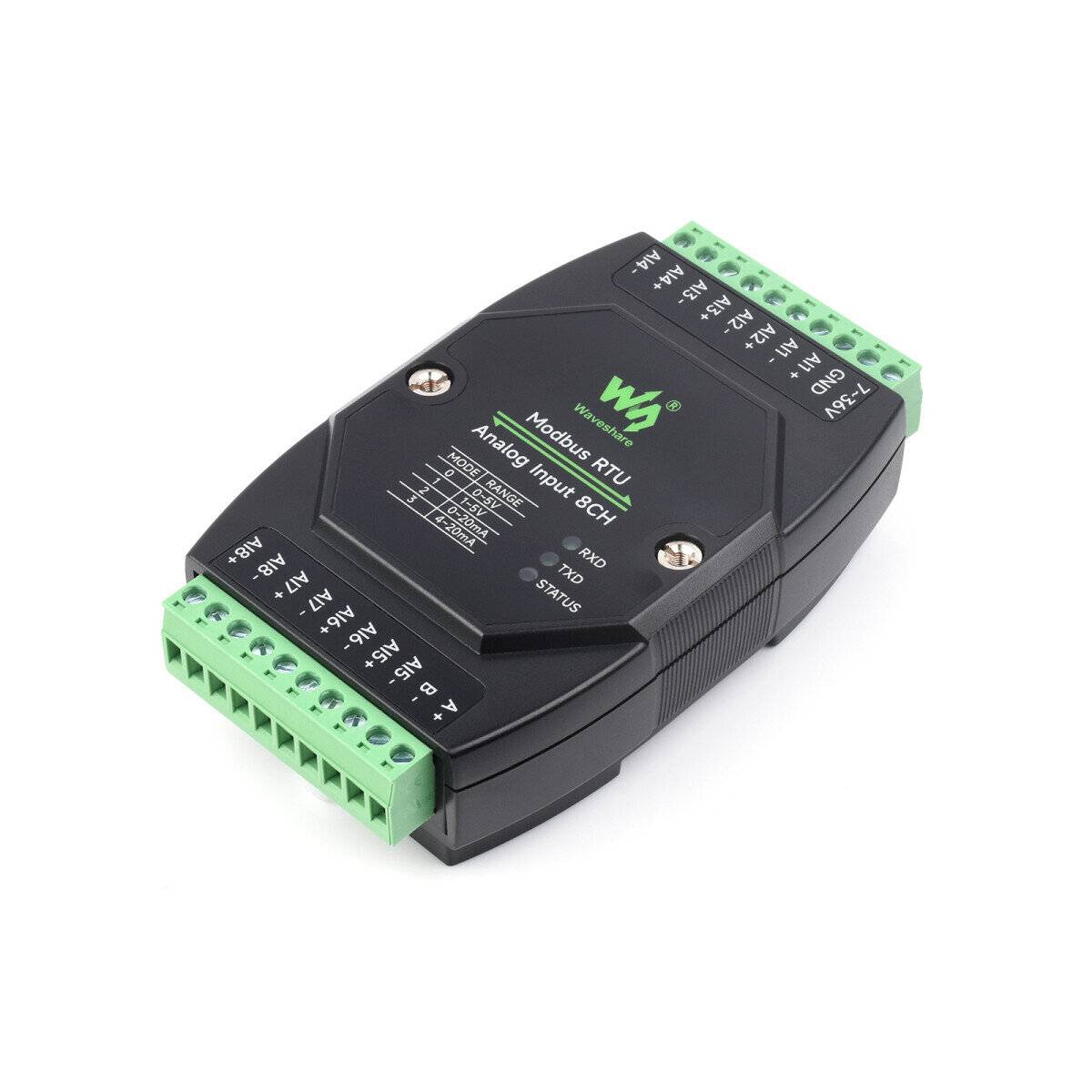

WaveShare Industrial 8CH Analog Acquisition Module Default voltage mode (0~10V)

Modbus RTU Analog Input 8CH (B) ist ein analoges Erfassungsmodul nach Industriestandard, das mehrere Bereiche und die gleichzeitige 8-Kanal-Erfassung unterstützt. Übernimmt das Modbus-RTU-Protokoll mit integrierten Schutzschaltungen wie Stromisolierung, magnetische Isolierung, rücksetzbare Sicherung und TVS. Konfigurierbare Geräteadresse (1–255), mehrere Geräte können auf dem RS485-Bus kaskadiert werden Onboard-Spannungsregler, unterstützt 7–36 V Weitbereichsstromversorgung Onboard-Unibody-Stromversorgungsisolierung, sorgt für eine stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss Onboard-Unibody-Magnetisolierung ermöglicht Signalisolierung, hohe Zuverlässigkeit und starke Entstörung Rückstellbare Sicherung und TVS (Transient Voltage Suppressor) an Bord unterdrücken effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, bieten Überstrom-/Überspannungsschutz, Blitzschutz und Schutz vor Überspannungen. antielektrostatisch Unterstützt hochpräzise 12-Bit-Erfassung mit mehreren Bereichseingangsmodi, unterstützt Single-Ended-/Differenzeingang, unterstützt gleichzeitige Spannungs- und Stromerfassung Verwendet hochpräzise Widerstände und einen driftfreien, hochpräzisen Operationsverstärker für eine genauere Datenerfassung Eingebauter digitaler Oversampling-Filteralgorithmus, integrierter Watchdog, für stabile Ausgabe ohne Abstürze Schienenmontiertes Gehäusedesign, unterstützt Stapelkombination, einfach zu installieren und sicherer zu verwenden 3x LEDs zur Anzeige des MCU-Status und des Signalübertragungsstatus Versionsoptionen Modbus RTU Analogeingang 8CH:Unterstützt vier Bereiche (konfigurierbar): 0–5 V/1–5 V, 0–20 mA (Standard) / 4–20 mA Modbus RTU Analogeingang 8CH (B): Unterstützt vier Bereiche (konfigurierbar): 0–10 V (Standard)/2–10 V, 0–20 mA/4–20 mA Spezifikationen Modell:Modbus RTU Analogeingang 8CH (B) Kommunikationsschnittstelle: RS485 Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 Standardkommunikationsformat: 9600, N, 8, 1 Modbus-Protokoll: Standard-Modbus-RTU-Protokoll Stromversorgung: DC 7~36V Abtastgenauigkeit: 12-Bit-Auflösung, Genauigkeit ?3 % Datenaktualisierungsrate: 25 Hz Eingangsmodus: Unterstützt Single-Ended-/Differenzeingang, unterstützt die gleichzeitige Erfassung von Spannung und Strom Standardmodus: 8-Kanal-Spannungsmodus, 0–10 V Bereich 0~10V/2~10V 0~20mA/4~20mA Stromabtastwiderstand: 499 ? Wiki: Lieferumfang Das Netzteil dieses Produkts ist nicht im Lieferumfang enthalten. Es wird empfohlen, bei Bedarf ein 12-V-Netzteil zu kaufen. Modbus RTU Analogeingang 8CH (B) x1 Stromversorgungs-Klemmenadapter x1 Überbrückungskappe 10 Stück x1
