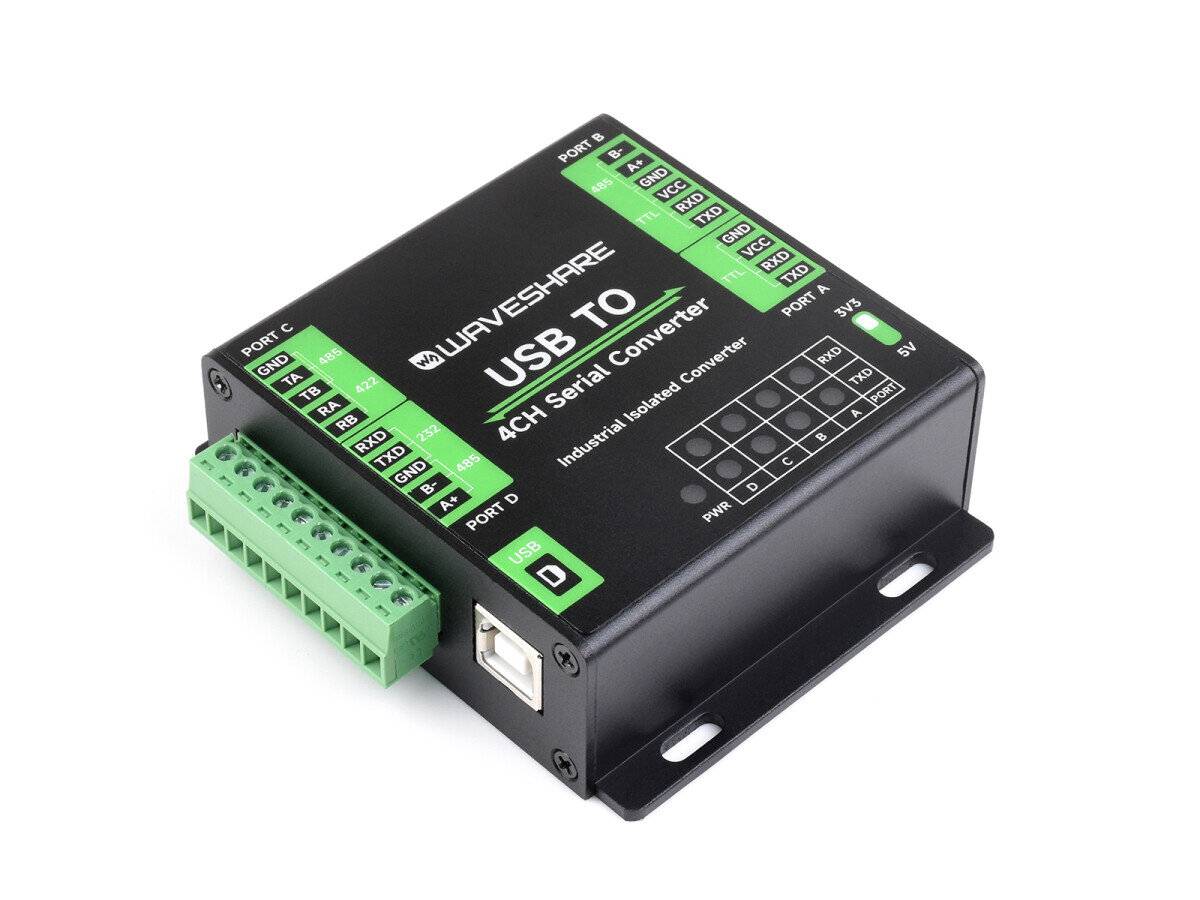

WaveShare Industrial USB to 4CH Serial Converter FT4232HL Supports USB to RS232/485/422/TTL

Industrieller USB-zu-4-Kanal-Seriell-Konverter , Original-FT4232HL -Chip, unterstützt USB zu RS232/485/422/TTL, mehrere Geräte anwendbar, Multi-OS-kompatibel. Übernimmt den Original-FT4232HL-Chip, schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität Unterstützt den multifunktionalen seriellen 4-Kanal-USB-Anschluss, praktisch zum Erweitern oder Debuggen verschiedener industrieller serieller Anschlussgeräte Unterstützt USB zu 1-Kanal-TTL + 1-Kanal-TTL/RS485 + 1-Kanal-isoliertem RS485/422 + 1-Kanal-isoliertem RS232/485 Onboard-Unibody-Stromversorgungsisolierung, sorgt für eine stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss Die integrierte digitale Unibody-Isolierung ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Entstörung und geringen Stromverbrauch. Onboard TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, ist blitzsicher und sicher. ESD-Schutz Integrierte Selbstwiederherstellungssicherung und Schutzdioden sorgen für stabile Strom-/Spannungsausgänge, bieten Überstrom-/Überspannungsschutz und verbessern die Stoßsicherheitsleistung Vollautomatische Transceiver-Schaltung ohne Verzögerung sorgt für eine schnelle und stabile Kommunikation zwischen dem USB-Port und verschiedenen Schnittstellen, ohne sich gegenseitig zu stören Onboard-TTL-Seriell-3,3-V-/5-V-Spannungsumsetzer, Konfiguration des TTL-Pegels über Schalter 9 LEDs zur Anzeige der Stromversorgung und des Transceiver-Status Hochwertige USB-B-Anschlüsse, problemloses Einstecken/Ziehen Metallgehäuse in Industriequalität, unterstützt Wandmontage, solide und schön, einfach zu installieren USB Betriebsspannung: 5V Anschluss: USB-B Schutz: 200-mA-Sicherung mit Selbstwiederherstellung, isolierter Ausgang PORT A (nur TTL) - TTL (UART) Betriebsspannung: 3,3V / 5V (konfigurierbar über Schalter) Anschluss: Schraubklemme Schutz: Klemmschutzdiode, Überspannungs-/Unterspannungsschutz, stoßfest Übertragungsmodus: Punkt-zu-Punkt Baudrate 300 Bit/s ~ 12 Mbit/s PORT B (TTL/RS485 Wählen Sie einen) - TTL (UART) Betriebsspannung: 3,3V / 5V (konfigurierbar über Schalter) Anschluss: Schraubklemmenschutz, Schutzdiode, Überspannungs-/Unterspannungsschutz, stoßfest Übertragungsmodus: Punkt-zu-Punkt Baudrate: 300Bit/s ~ 12Mbps - RS485 Anschluss: Schraubklemme Richtungssteuerung: Hardware-Automatiksteuerung Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz Widerstand: Onboard reservierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktiviert Übertragungsmodus: Punkt-zu-Multipunkte (485-Modus bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden) Baudrate: 300 bps ~ 921600 bps PORT C (RS485/422 Wählen Sie einen) - isolierte RS485/422 Anschluss: Schraubklemme Richtungssteuerung: Hardware-Automatiksteuerung Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz, Leistungsisolierung und Signalisolierung Widerstand: Onboard reservierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktiviert Übertragungsmodus: Punkt-zu-Multipunkte (485-Modus: bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden? 422-Modus: bis zu 256 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden mehr) Baudrate: 300 bps ~ 921600 bps PORT D (RS232/485 Wählen Sie einen aus) - isoliertes RS232 Anschluss: Schraubklemme Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz, Leistungsisolierung und Signalisolierung Übertragungsmodus: Punkt-zu-Punkt Baudrate: 300 bps ~ 921600 bps - isoliertes RS485 Anschluss: Schraubklemme Richtungssteuerung: Hardware-Automatiksteuerung Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz, Leistungsisolierung und Signalisolierung Widerstand: Onboard reservierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktiviert Übertragungsmodus: Punkt-zu-Mehrpunkte (485-Modus bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden) Baudrate: 300 bps ~ 921600 bps Indikatoren PWR Rote Betriebsanzeige, leuchtet, wenn eine USB-Verbindung besteht und Spannung erkannt wird TXD Grüne TX-Anzeige, leuchtet, wenn der USB-Anschluss Daten sendet RXD Blaue RX-Anzeige, leuchtet, wenn die Geräteanschlüsse Daten zurücksenden Betriebssystem Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7 WIKI: Lieferumfang USB-zu-4-Kanal-Seriell-Konverter x1 USB-Kabel ~1,2m x1 Schraubendreher x1
