Waveshare IO Board Typ B für Raspberry Pi CM4 Module, PoE, 4 USB-Ports, Dual-HDMI, PCIe

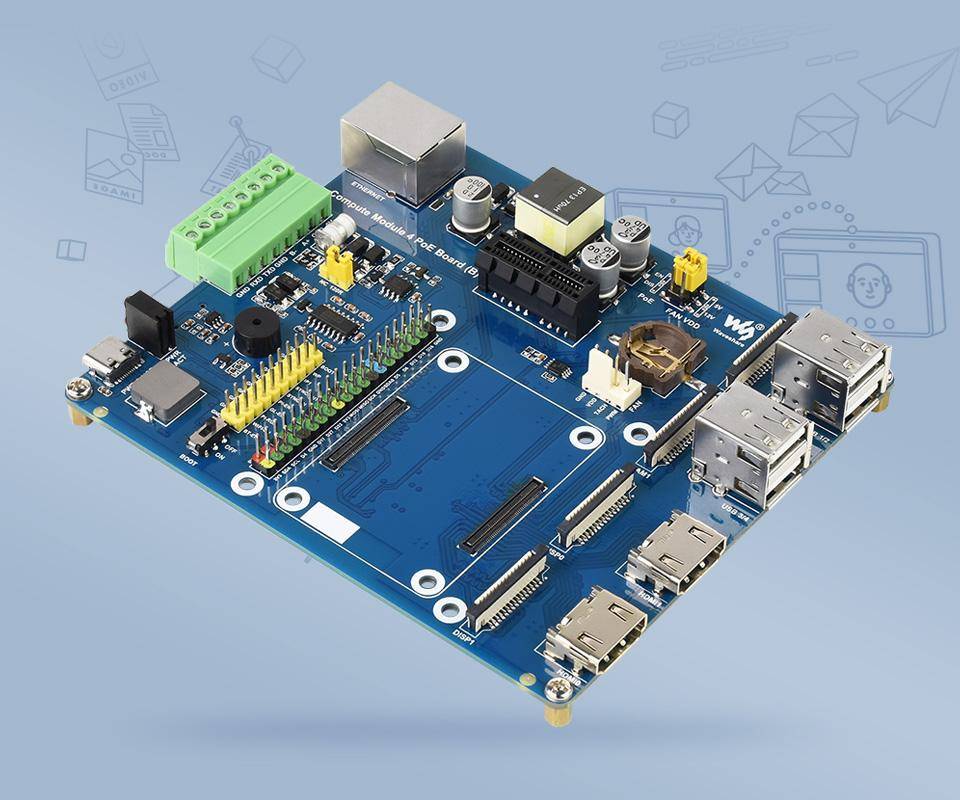

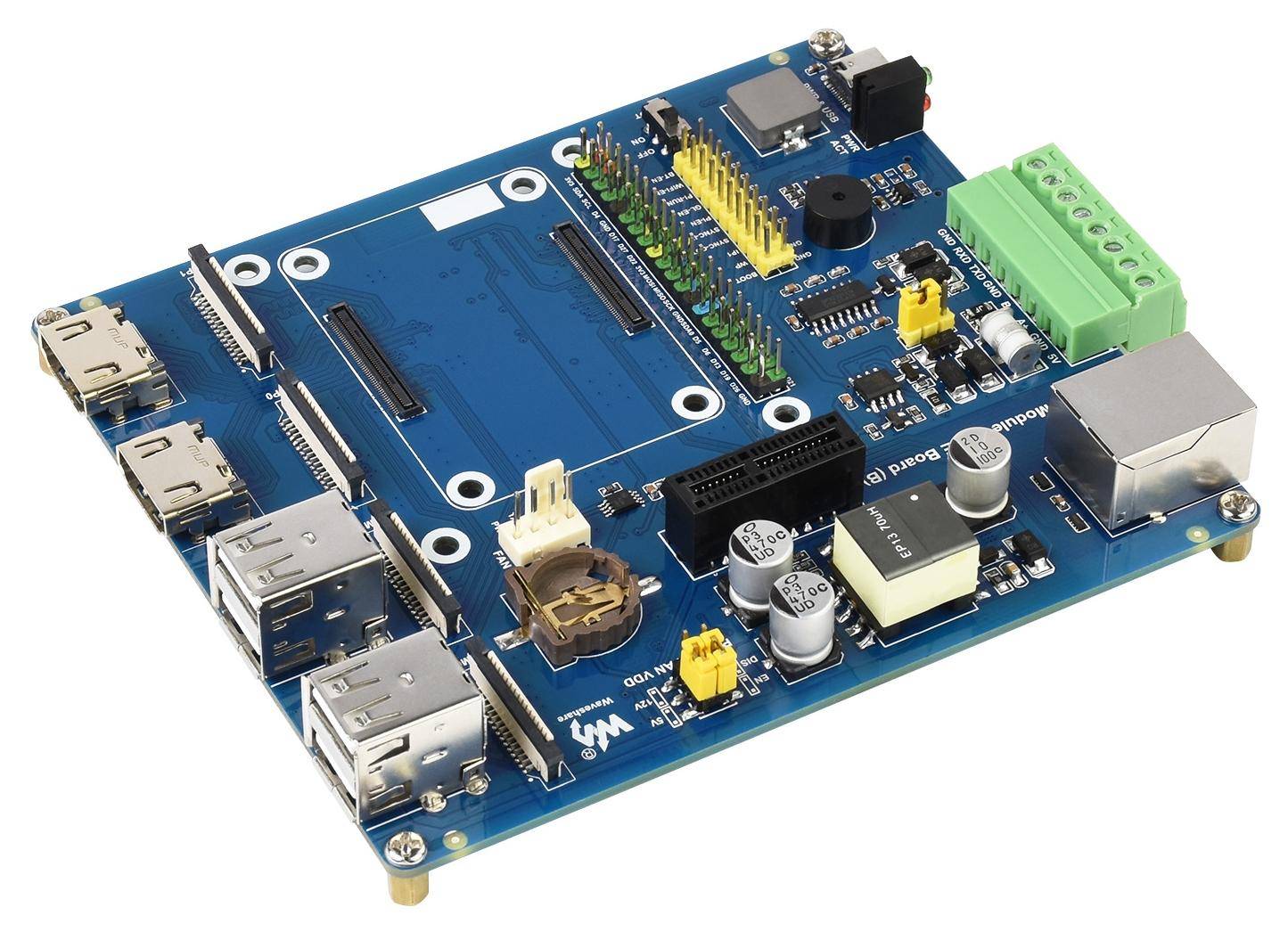

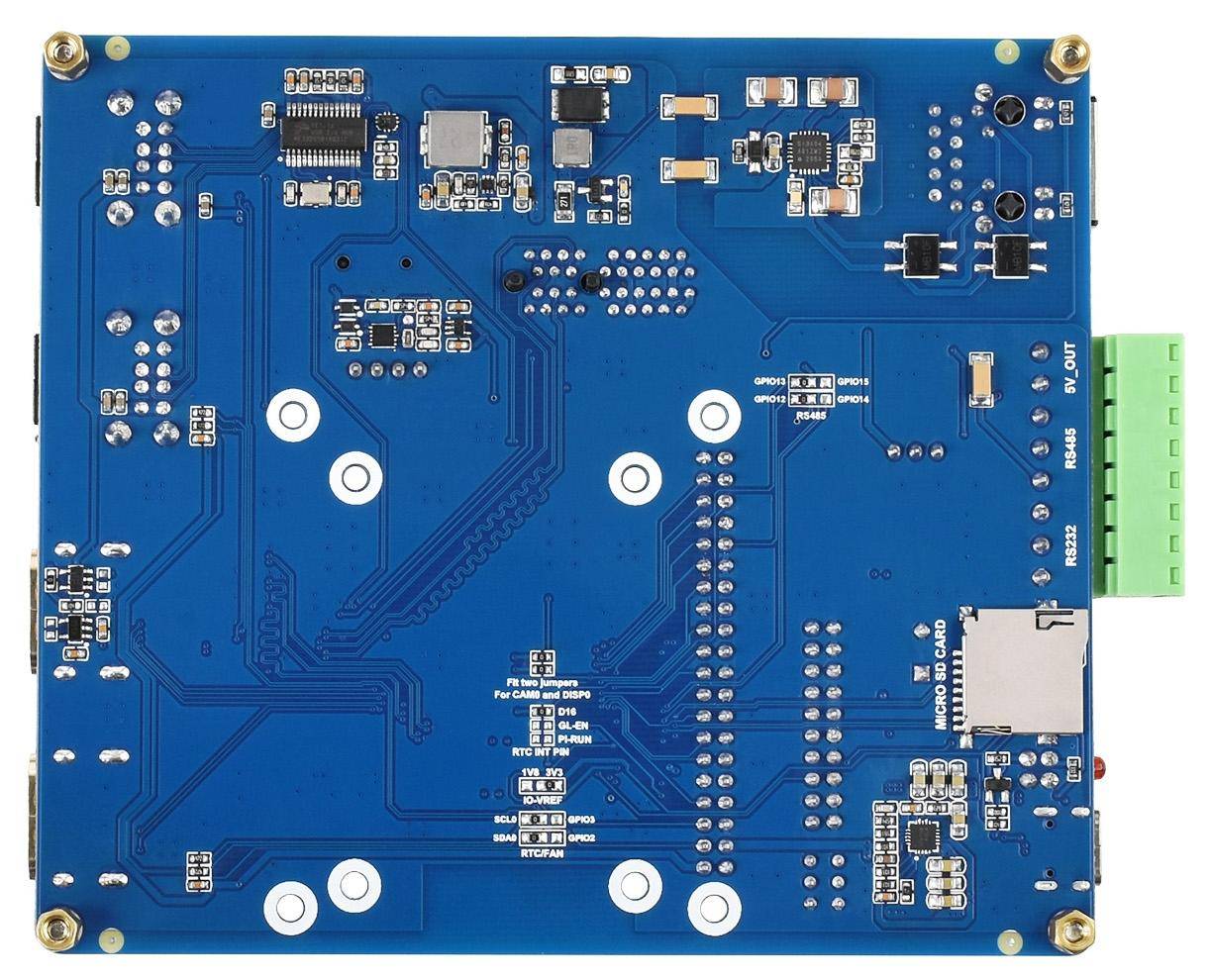

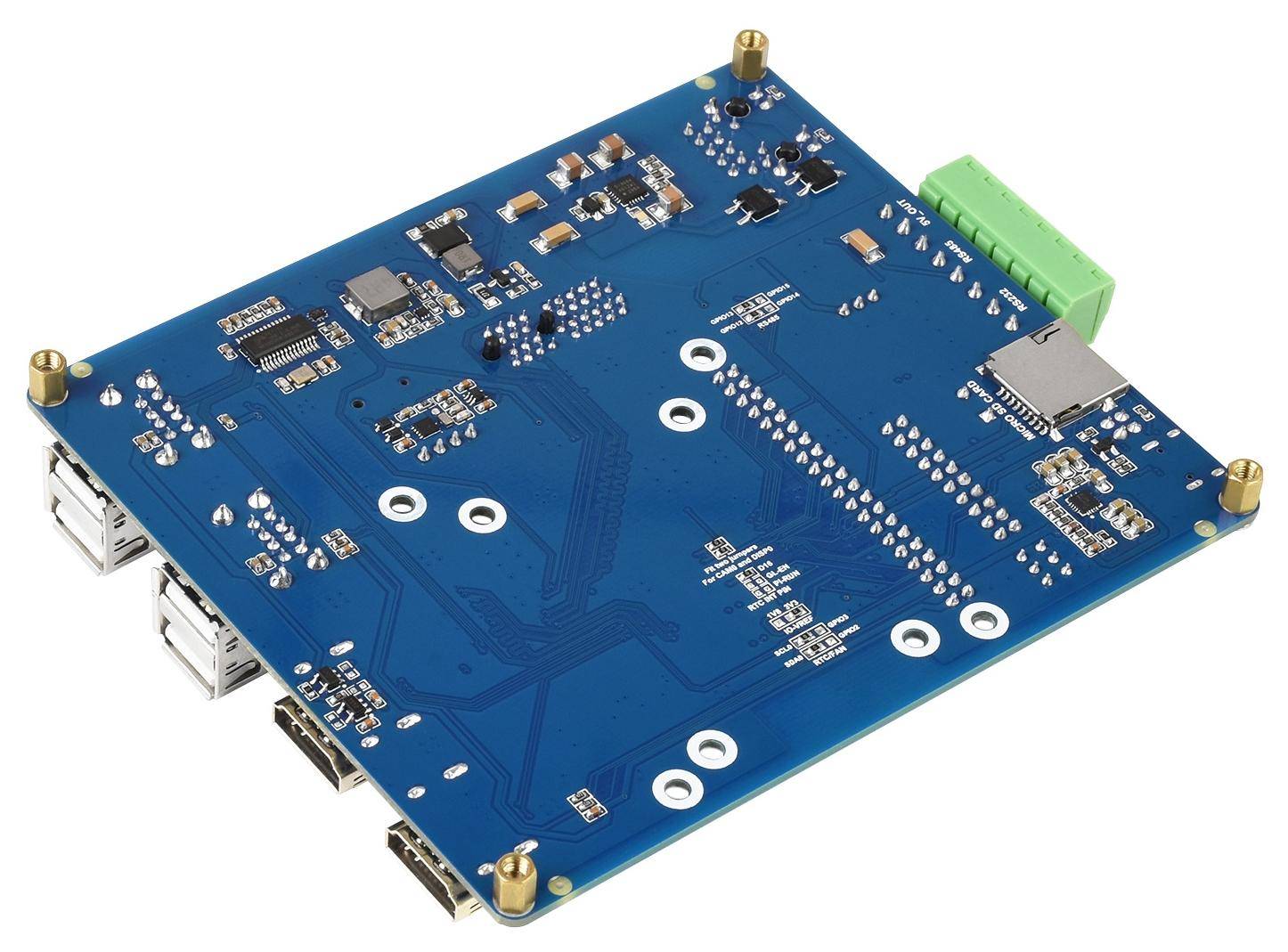

Waveshare Raspberry Pi Compute Module 4 IO Board mit PoE-Funktion (Typ B)
Dieses PoE-Basisboard ist kompatibel mit allen Varianten des Raspberry Pi Compute Module 4 und eignet sich sowohl für Entwicklungszwecke als auch für die Integration in Endprodukte.

Das Waveshare Raspberry Pi Compute Module 4 IO Board mit PoE-Funktion (Typ B) bietet eine umfangreiche Auswahl an Schnittstellen und Funktionen, die speziell für das Compute Module 4 entwickelt wurden. Es unterstützt Gigabit-Ethernet mit integriertem PoE, zwei HDMI-Ports für 4K-Ausgabe, RTC mit Batterieunterstützung und zahlreiche weitere Funktionen, die eine flexible Nutzung ermöglichen.

Dieses Board bietet eine standardisierte CM4-Sockel-Schnittstelle, die mit allen Varianten des Compute Module 4 kompatibel ist. Mit vielfältigen Anschlussmöglichkeiten wie CSI, DSI, HDMI, USB, Ethernet, PCIe, RS232 und RS485 eignet es sich für unterschiedlichste Anwendungen.

Merkmale im Überblick

Standard CM4-Sockel, kompatibel mit allen Varianten des Compute Module 4
Gigabit-Ethernet RJ45-Anschluss mit integriertem 802.3af-konformem PoE-Schaltkreis (5V/2,5A)
Raspberry Pi 40PIN GPIO-Header, RS485 und RS232 (nicht isoliert), PCIe Gen 2 × 1
Vier USB 2.0 Type-A-Anschlüsse
Zwei MIPI DSI-Display-Ports (15-poliger 1,0mm FPC-Anschluss)
Zwei MIPI CSI-2 Kamera-Ports (15-poliger 1,0mm FPC-Anschluss)
Zwei HDMI-Anschlüsse, unterstützen 4K 30fps Ausgabe
Echtzeituhr (RTC) mit Batteriefach und Wake-Up-Funktion für das Compute Module 4
MicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC)
Lüfteranschluss mit Geschwindigkeitssteuerung und Messfunktion (5V/12V)
Stromversorgung über 5V

Kompatibilität

Alle Varianten des Raspberry Pi Compute Module 4

Technische Daten

CM4-Sockel: Geeignet für alle Varianten des Compute Module 4
Netzwerk: Gigabit-Ethernet RJ45-Anschluss, 802.3af-konformer PoE-Schaltkreis (5V/2,5A)
Anschlüsse: Raspberry Pi 40PIN GPIO-Header, RS485 (nicht isoliert), RS232 (nicht isoliert), PCIe Gen 2 × 1
USB: Vier USB 2.0 Type-A-Anschlüsse
Display: Zwei MIPI DSI-Ports, 15-poliger 1,0mm FPC-Anschluss
Kamera: Zwei MIPI CSI-2 Kamera-Ports, 15-poliger 1,0mm FPC-Anschluss
Videoausgabe: Zwei HDMI-Ports, unterstützen 4K 30fps
RTC: Echtzeituhr mit Batteriefach
Speicher: MicroSD-Kartensteckplatz für Compute Module 4 Lite
Lüfteranschluss: 5V/12V, Geschwindigkeitsteuerung und Messung
Stromversorgung: 5V
Abmessungen: 124,5 × 108,8mm

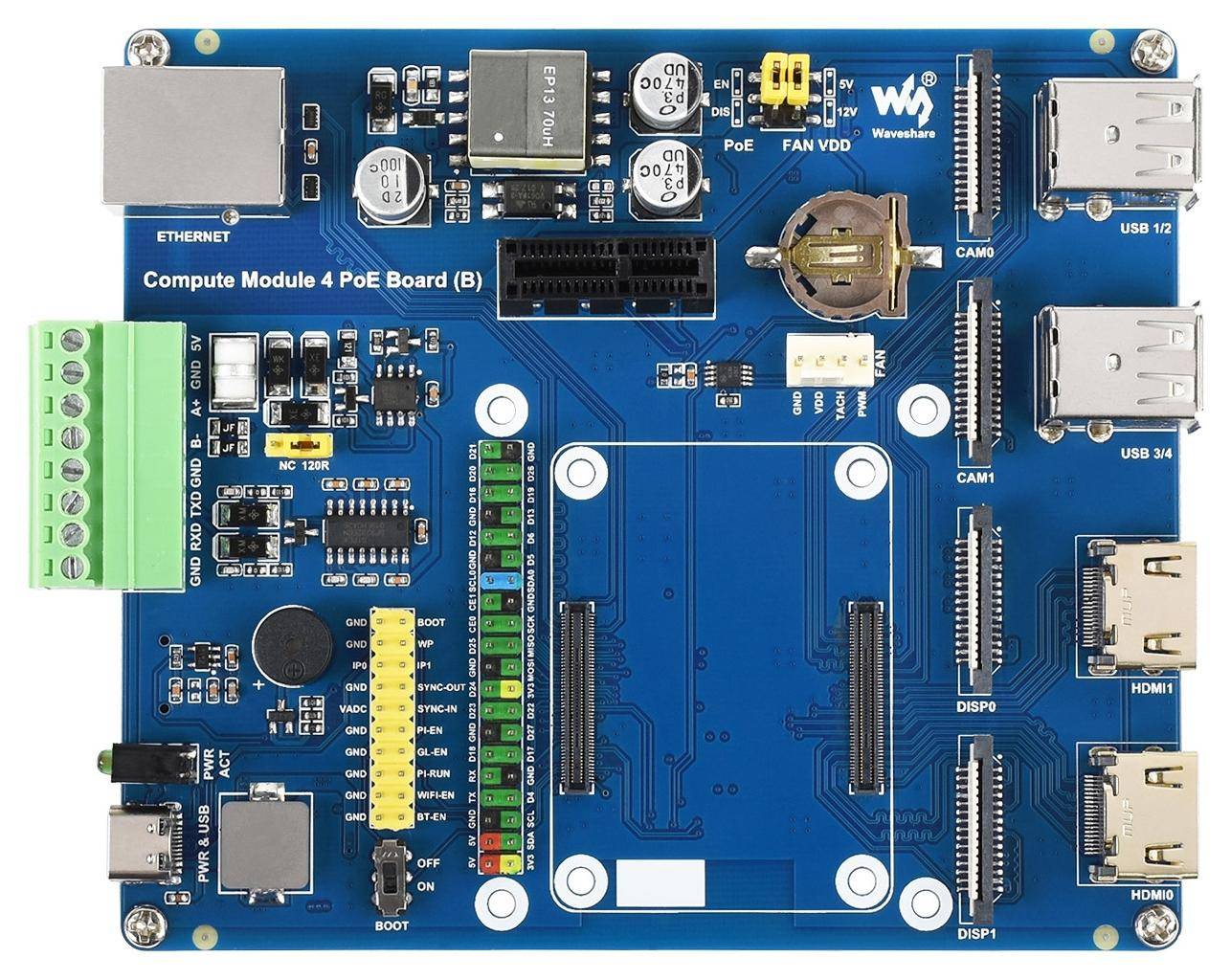

Übersicht der Komponenten


CM4-Sockel
Geeignet für alle Varianten des Compute Module 4
40PIN GPIO-Header
BOOT-Auswahl
ON: Das Compute Module 4 wird über die USB-C-Schnittstelle gestartet
OFF: Das Compute Module 4 wird über eMMC oder Micro-SD-Karte gestartet
Verschiedene Funktionspins
USB Type-C Stromversorgung/Programmierung
5V/2,5A Stromversorgung, ermöglicht auch das Flashen von Betriebssystem-Images auf Compute Module 4 eMMC-Varianten
Statusanzeigen
ACT: Betriebsstatusanzeige des Raspberry Pi
PWR: Stromanzeige des Raspberry Pi
DISP
2x MIPI DSI Display-Ports
CAM
2x MIPI CSI Kamera-Ports
USB2.0-Anschlüsse
4x USB2.0-Anschlüsse für verschiedene USB-Geräte
HDMI-Anschlüsse
2x HDMI-Anschlüsse, unterstützen duale 4K 30fps-Ausgabe
RTC-Batteriehalter
Unterstützt CR1220-Knopfzellen
Lüfteranschluss
Für den Anschluss eines Lüfters, ermöglicht Geschwindigkeitsregelung und Messung
PCIe Gen 2 × 1-Sockel
Zum Anschluss von PCIe Gen 2 × 1-Modulen
Gigabit-Ethernet-Anschluss
Gigabit-Ethernet RJ45 mit PoE-Unterstützung, kompatibel mit 10/100/1000M
DC 5V-Ausgang
RS485
Mit 600W Blitzschutz, Überspannungsschutz und 15KV ESD-Schutz, optionaler 120R-Ausgleichswiderstands-Jumper
RS232
Mit TVS-Diode, Überspannungsschutz und ESD-Schutz
Signalgeber (Buzzer)
FAN_VDD/PoE-Auswahl
Spannung des Kühlventilators: 12V oder 5V
PoE: aktivieren (EN) oder deaktivieren (DIS)
FE1.1S
USB-Erweiterungschip
PCF52063ATL
RTC-Chip
RTC/FAN
I2C-Bus-Umschalter:
SDA0/SCL0: I2C-10 wird mit CSI/DSI geteilt
GPIO3/2: I2C-1 wird mit dem 40PIN-Header geteilt
IO-Logikpegel-Auswahl
Stellt den IO-Logikpegel des Compute Module 4 auf 3,3V oder 1,8V ein
RTC-Interrupt-Konfiguration
PI-RUN: Compute Module 4 wird bei RTC-Interrupt neu gestartet
GN-EN: Compute Module 4 schaltet sich bei RTC-Interrupt aus
D4: D4-Pin wird bei RTC-Interrupt ausgelöst
Micro-SD-Kartensteckplatz
Einlegen einer Micro-SD-Karte mit vorinstalliertem System, um Compute Module 4 Lite zu starten
Sonstige Daten

Farbcodierter Raspberry Pi 40PIN GPIO-Header
Unterstützung für verschiedene Peripheriegeräte wie CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485

Lieferumfang

1x Waveshare IO Board für CM4 Module mit PoE-Funktion (Typ B)

Links

Wiki: Compute Module 4 PoE Board (B)
