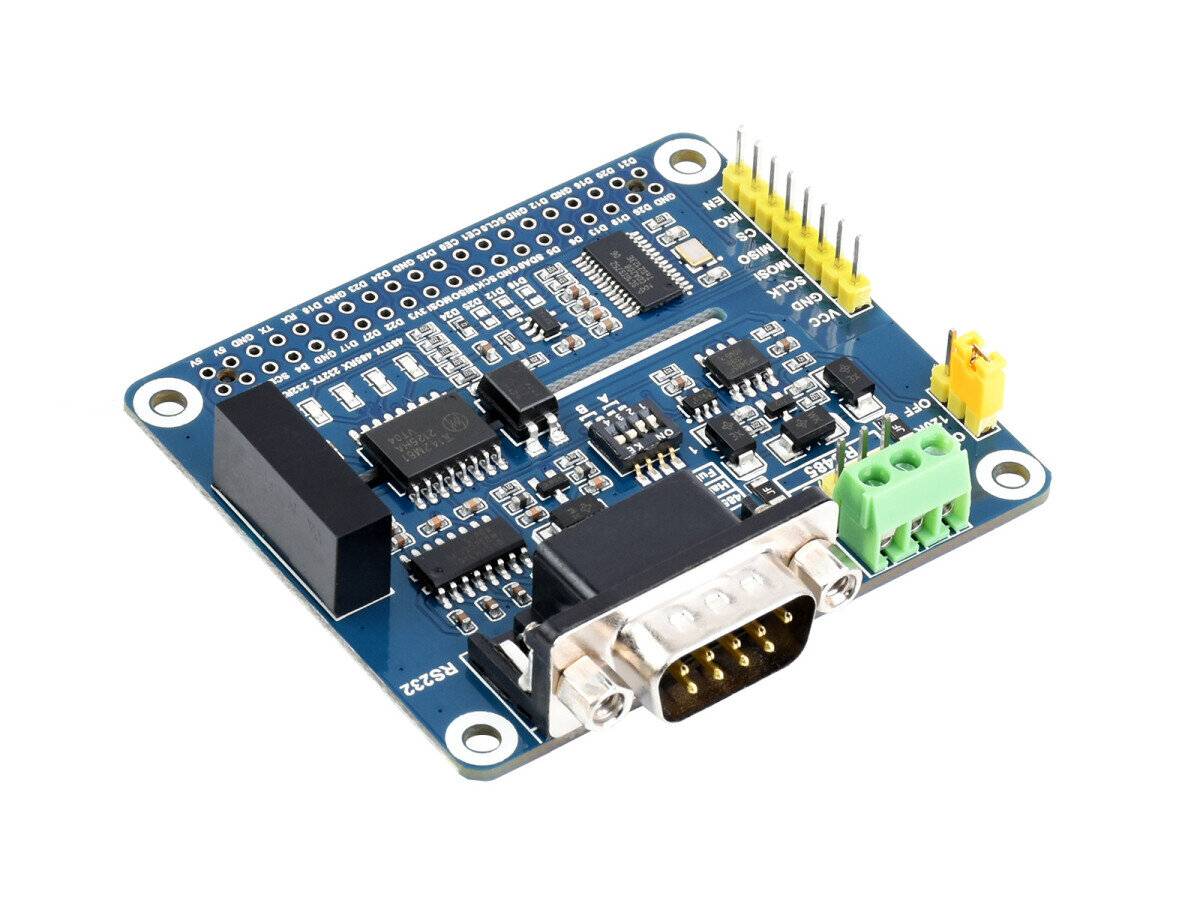

WaveShare Isolated RS485 RS232 Expansion HAT for Raspberry Pi SPI Control

RS485 RS232 HAT ist eine isolierte RS485- und RS232-Erweiterungskarte, die speziell von Waveshare für Raspberry Pi entwickelt wurde. Es übernimmt SC16IS752+SP3485, SP3232-Schema, eingebaute Stromisolierung, ADI-Magnetkopplungsisolierung und TVS und andere Schutzschaltungen. Funktionen auf einen Blick Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry-Pi-Serie Übernimmt das Kombinationsschema von SC16IS752, SP3485 und SP3232, konvertiert SPI zu einem RS485 und einem RS232 Eingebaute rückstellbare Sicherung und Schutzdioden, sorgen für eine stabile Ausgabe von RS485-Strom und -Spannung, verhindern Überstrom und Überspannung, verbessern die Stoßfestigkeit Onboard TVS (Transient Voltage Suppressor), kann Überspannungen und transiente Spitzenspannungen im Stromkreis effektiv unterdrücken, blitzsicher & Anti-Elektrostatik Breakout-SPI-Steuerpins zum Verbinden mit Arduino und anderen Host-Steuerplatinen Kommt mit Entwicklungsressourcen und Handbuch (Beispiele in C und Python) Spezifikationen Uart-Erweiterungschip:SC16IS752 Kommunikationsschnittstelle:SPI RS485-Transceiver:SP3485 RS232-Transceiver:SP3232 Datenrate:Bis zu 921.600Bit/s Betriebsspannung: 5V Montagelochgröße: 3,0mm Abmessungen: 65mm x 56,5mm Gewicht:0,033kg WIKI: Lieferumfang RS485 RS232 HAT x1 2X20PIN-Header x1 Abstandshalterpaket (2 Stück) x1
