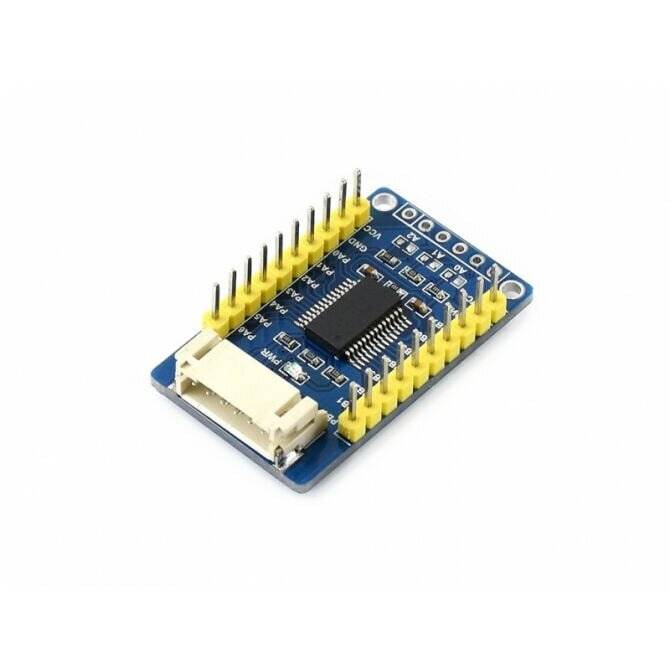

WaveShare MCP23017 IO Expansion Board, Expands 16 I/O Pins

Das MCP23017 IO Expansion Board erweitert 2 Signalpins als 16 I/O-Pins basierend auf dem I2C -Bus, es können bis zu 8 MCP23017 IO Expansion Board gleichzeitig verwendet werden, wodurch bis zu 128 I/O-Pins zur Verfügung stehen, es ist mit beiden 3 kompatibel.3V und 5V Pegel. Spezifikation: I2C gesteuert, erweitert 2 Signalpins als 16 I/O Pins I2C Adresse konfigurierbar durch Kurzschließen der A0/A1/A2 Jumper Bietet zwei Anschlussmöglichkeiten: Pp.0 Anschluss und/oder Lötpads, ermöglicht das Stapeln mehrerer I2C-Module Bordspannungsumsetzer, kompatibel mit 3.3V/5V Pegel Kommen mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / micro:bit / Arduino / STM32) Technische Daten: Betriebsspannung: 5V/3.3V Schnittstelle: I2C Interrupt Pins: INTA, INTB Erweiterungs-E/As: 16 Abmessung: 38mm × 23mm Baugröße: 2,0mm Interface Definition VCC:Power supply, 3.3V/5V GND:Ground SDA:I2C data line SCL:I2C clock line INTA:PA group interrupt output INTB:PB group interrupt output Package List: 1x MCP23017 IO Expansion Board 1xPH2.0 20cm 6Pin
