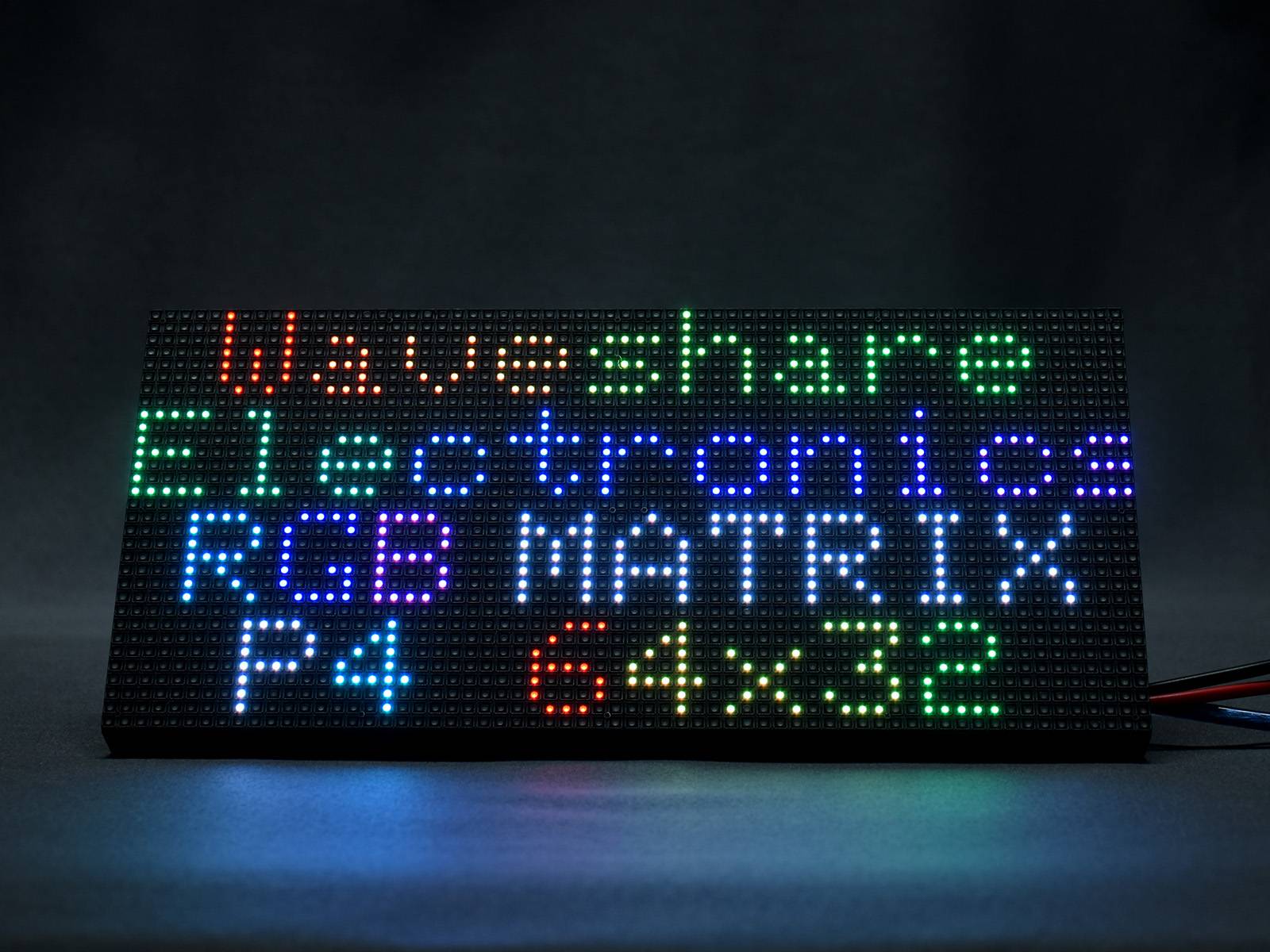

WaveShare RGB Full-Color LED Matrix Panel 64x32 2.5mm Pitch

RGB-Vollfarb-LED-Matrix-Panel, 2,5-mm-Raster, 64 x 32 Pixel, einstellbare Helligkeit, 2048 einzelne RGB-LEDs, unterstützt Raspberry Pi/Raspberry Pi Pico/ ESP32 / Arduino...
Spezifikationen
- Abmessungen: 160 mm x 80 mm
- Pixel: 64 x 32 = 2048 PUNKTE
- Abstand: 2,5 mm
- Pixelform: 1R1G1B
- Betrachtungswinkel: ?140 °
- Steuerungstyp: Synchronisierung
- Fahren: 1/16-Scan
- Kopfzeile: HUB75
- Stromversorgung: 5 V/2,5 A (VH4-Header-Eingang)
- Leistung: ?12 W
PIN-Definition
- +5 V: 5 V-Eingangsleistung
- GND: Masse
- R1: R höhere Bitdaten
- R2: R untere Bitdaten
- G1: G höhere Bitdaten
- G2: G untere Bitdaten
- B1: B-Daten mit höheren Bits
- B2: B untere Bitdaten
- A: Eine Zeilenauswahl
- B: Auswahl der B-Linie
- C: C-Zeilenauswahl
- D: D-Linienauswahl
- E: E-Zeilenauswahl
- CLK: Uhreingang
- LAT/STB: Verriegelungsstift
- OE: Ausgabe aktivieren
verkettbares Design
Multi-LED-Matrix-Panel kann über den HUB75-Eingangs-/Ausgangs-Header zu einem größeren Panel verkettet werden
Jedes RGB-LED-Matrix-Panel benötigt eine eigenständige Stromversorgung mit 5 V/2,5 A oder mehr, wenn es mit dem Display verkettet ist.
WIKI: www.waveshare.com/wiki/RGB-Matrix-P2.5-64x32
Lieferumfang
- RGB-Matrix-P2.5-64x32 LED-Matrix und Zubehör x1
- Netzanschlussadapter x1
- 16P-Draht ~30cm x1
Es wird empfohlen, es mit einem 5V 4A Netzteil zu verwenden
