Waveshare Solar Power Manager Modul D, 5V/3A Ausgang, MPPT, USB Type-C, für 6V-24V Solarpanels
Hst.-Teile-Nr.:
Bestell-Nr.:
Beschreibung
Waveshare Solar Power Manager Modul (D), Unterstützt 6V~24V Solarpanel und Type-C Netzteil, 5V/3A geregelter Ausgang
Das Solar Power Management Modul (D) ist speziell für 6V~24V Solarpanels konzipiert. Es kann die 3.7V wiederaufladbare Lithiumbatterie über Solarpanel oder Type-C-Anschluss laden und bietet einen geregelten 5V/3A Ausgang (unterstützt mehrere Protokolle wie PD/QC/FCP/PE/SFCP).
Das Modul verfügt über eine MPPT (Maximum Power Point Tracking) Funktion und mehrere Schutzschaltungen, wodurch es effizient, stabil und sicher arbeiten kann. Es eignet sich für solarbetriebene, stromsparende IoT- und andere Umweltschutzprojekte.
Merkmale im Überblick
Unterstützt MPPT (Maximum Power Point Tracking) Funktion, maximiert die Effizienz des Solarpanels
Unterstützt Solarpanel / Type-C Netzteil zum Laden der Batterie
Für 6V~24V Solarpanel, unterstützt selbstadaptierende Eingangsspannung über DC-002 Buchse oder Schraubklemme, mit Eingangsschutz gegen Verpolung
Mehrere LED-Anzeigen zur Überwachung des Status von Solarpanel und Batterien
Mehrere Schutzschaltungen: Überladung / Tiefentladung / Überhitzung / Überstrom, stabil und sicher zu verwenden
Technische Daten
SOLAR IN: 6V ~ 24V
AUFLADEN: Solarpanel, Netzteil, USB
BATTERIE: 3x 18650 Li-ion Batterie (NICHT enthalten)
USB EINGANG: 5V (TYPE-C, mit PD Schnellladeunterstützung)
AUSGANG: 5V / 3A (TYPE-C, Schraubklemme)
AUFLADEABSCHALTESPANNUNG: 4.2V ± 1％
ÜBERENTLADESCHUTZSPANNUNG: 3.0V ± 1％
SOLAR PANEL AUFLADEEFFIZIENZ: ~78%
USB AUFLADEEFFIZIENZ: ~93%
BATTERIEN BOOST AUSGANGSEFFIZIENZ: ~90%
RUHESTROM (MAX): <30mA
GEHÄUSE: N/A
BETRIEBSTEMPERATUR: -40℃ ~ 85℃
ABMESSUNGEN (MM): 45.0 × 40.0 × 10.1

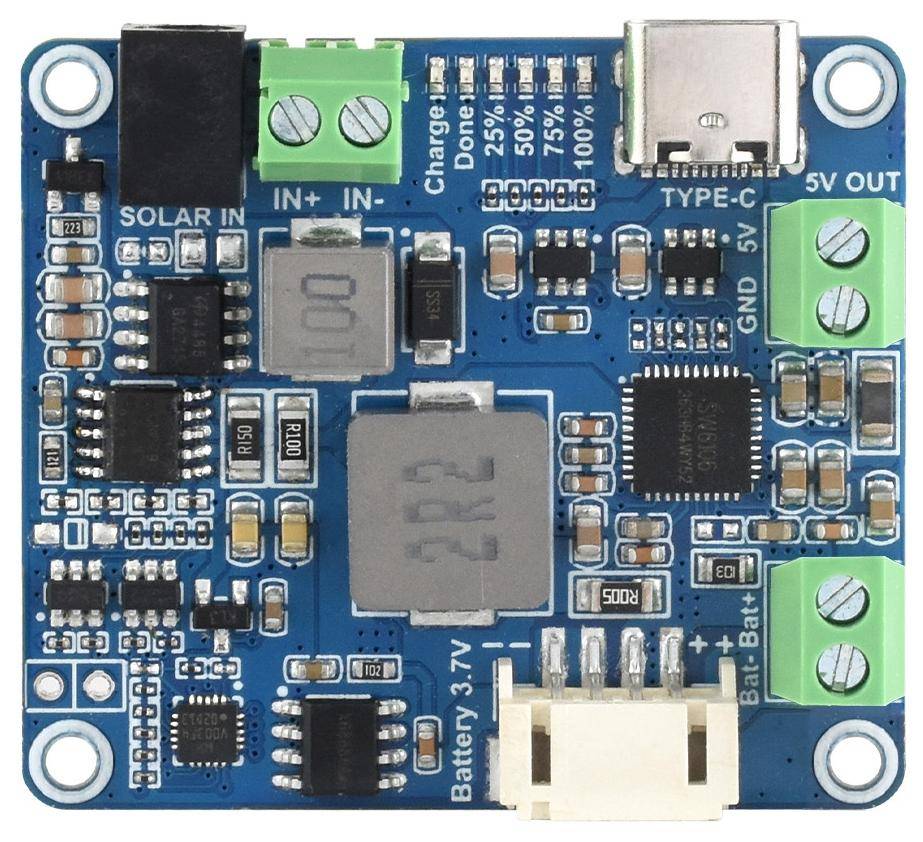

Was ist an Bord
1. Solarladungseingang:
Geladen durch Solarpanel über DC-002 Buchse oder Schraubklemme, selbstadaptierende Eingangsspannung
2. Type-C Ladungseingang:
Geladen durch 5V Netzteil über Type-C Anschluss oder 5V Ausgang für externes Gerät
3. Stromausgang:
Schraubklemme: 5V/3A Ausgang
4. Batterieschnittstellen:
Zum Anschluss einer 3.7V wiederaufladbaren Li-Batterie über Schraubklemme oder PH2.0 4P Anschluss
5. SW6106:
USB-Strommanagement-Chip, für USB-Ladung und 5V/3A Boost-Ausgang
6. CN3791:
Solarstrommanagement-Chip, für Solarpanel-Ladung und Buck-Eingang
7. XB8886A:
Schutz vor Überladung / Tiefentladung der Li-Batterie
8. Batteriekapazitätsanzeigen:
Leuchten beim Laden oder bei Lastanschluss und schalten sich nach 30s aus, wenn keine Last angeschlossen ist
9. Solarladungsanzeigen:
Laden: leuchtet bei Solarpanel-Ladung
Fertig: leuchtet, wenn die Batterie durch das Solarpanel vollständig geladen ist
Sonstige Daten
Batteriehalter enthalten
Unterstützt mehrere Protokolle wie PD/QC/FCP/PE/SFCP

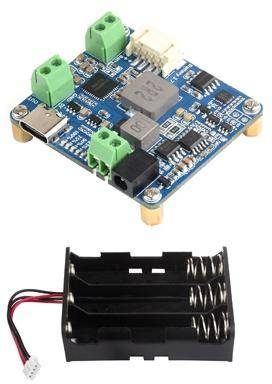

Lieferumfang
1x Solar Power Management Modul (D)
1x Batteriehalter enthalten
Links
WIKI
Das Solar Power Management Modul (D) ist speziell für 6V~24V Solarpanels konzipiert. Es kann die 3.7V wiederaufladbare Lithiumbatterie über Solarpanel oder Type-C-Anschluss laden und bietet einen geregelten 5V/3A Ausgang (unterstützt mehrere Protokolle wie PD/QC/FCP/PE/SFCP).
Das Modul verfügt über eine MPPT (Maximum Power Point Tracking) Funktion und mehrere Schutzschaltungen, wodurch es effizient, stabil und sicher arbeiten kann. Es eignet sich für solarbetriebene, stromsparende IoT- und andere Umweltschutzprojekte.
Merkmale im Überblick
Unterstützt MPPT (Maximum Power Point Tracking) Funktion, maximiert die Effizienz des Solarpanels
Unterstützt Solarpanel / Type-C Netzteil zum Laden der Batterie
Für 6V~24V Solarpanel, unterstützt selbstadaptierende Eingangsspannung über DC-002 Buchse oder Schraubklemme, mit Eingangsschutz gegen Verpolung
Mehrere LED-Anzeigen zur Überwachung des Status von Solarpanel und Batterien
Mehrere Schutzschaltungen: Überladung / Tiefentladung / Überhitzung / Überstrom, stabil und sicher zu verwenden
Technische Daten
SOLAR IN: 6V ~ 24V
AUFLADEN: Solarpanel, Netzteil, USB
BATTERIE: 3x 18650 Li-ion Batterie (NICHT enthalten)
USB EINGANG: 5V (TYPE-C, mit PD Schnellladeunterstützung)
AUSGANG: 5V / 3A (TYPE-C, Schraubklemme)
AUFLADEABSCHALTESPANNUNG: 4.2V ± 1％
ÜBERENTLADESCHUTZSPANNUNG: 3.0V ± 1％
SOLAR PANEL AUFLADEEFFIZIENZ: ~78%
USB AUFLADEEFFIZIENZ: ~93%
BATTERIEN BOOST AUSGANGSEFFIZIENZ: ~90%
RUHESTROM (MAX): <30mA
GEHÄUSE: N/A
BETRIEBSTEMPERATUR: -40℃ ~ 85℃
ABMESSUNGEN (MM): 45.0 × 40.0 × 10.1
Was ist an Bord
1. Solarladungseingang:
Geladen durch Solarpanel über DC-002 Buchse oder Schraubklemme, selbstadaptierende Eingangsspannung
2. Type-C Ladungseingang:
Geladen durch 5V Netzteil über Type-C Anschluss oder 5V Ausgang für externes Gerät
3. Stromausgang:
Schraubklemme: 5V/3A Ausgang
4. Batterieschnittstellen:
Zum Anschluss einer 3.7V wiederaufladbaren Li-Batterie über Schraubklemme oder PH2.0 4P Anschluss
5. SW6106:
USB-Strommanagement-Chip, für USB-Ladung und 5V/3A Boost-Ausgang
6. CN3791:
Solarstrommanagement-Chip, für Solarpanel-Ladung und Buck-Eingang
7. XB8886A:
Schutz vor Überladung / Tiefentladung der Li-Batterie
8. Batteriekapazitätsanzeigen:
Leuchten beim Laden oder bei Lastanschluss und schalten sich nach 30s aus, wenn keine Last angeschlossen ist
9. Solarladungsanzeigen:
Laden: leuchtet bei Solarpanel-Ladung
Fertig: leuchtet, wenn die Batterie durch das Solarpanel vollständig geladen ist
Sonstige Daten
Batteriehalter enthalten
Unterstützt mehrere Protokolle wie PD/QC/FCP/PE/SFCP
Lieferumfang
1x Solar Power Management Modul (D)
1x Batteriehalter enthalten
Links
WIKI
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
