Waveshare Triple IPS LCD Display HAT für Raspberry Pi: 3 Displays, 40PIN, 1,3 Zoll + 2 x 0,96 Zoll

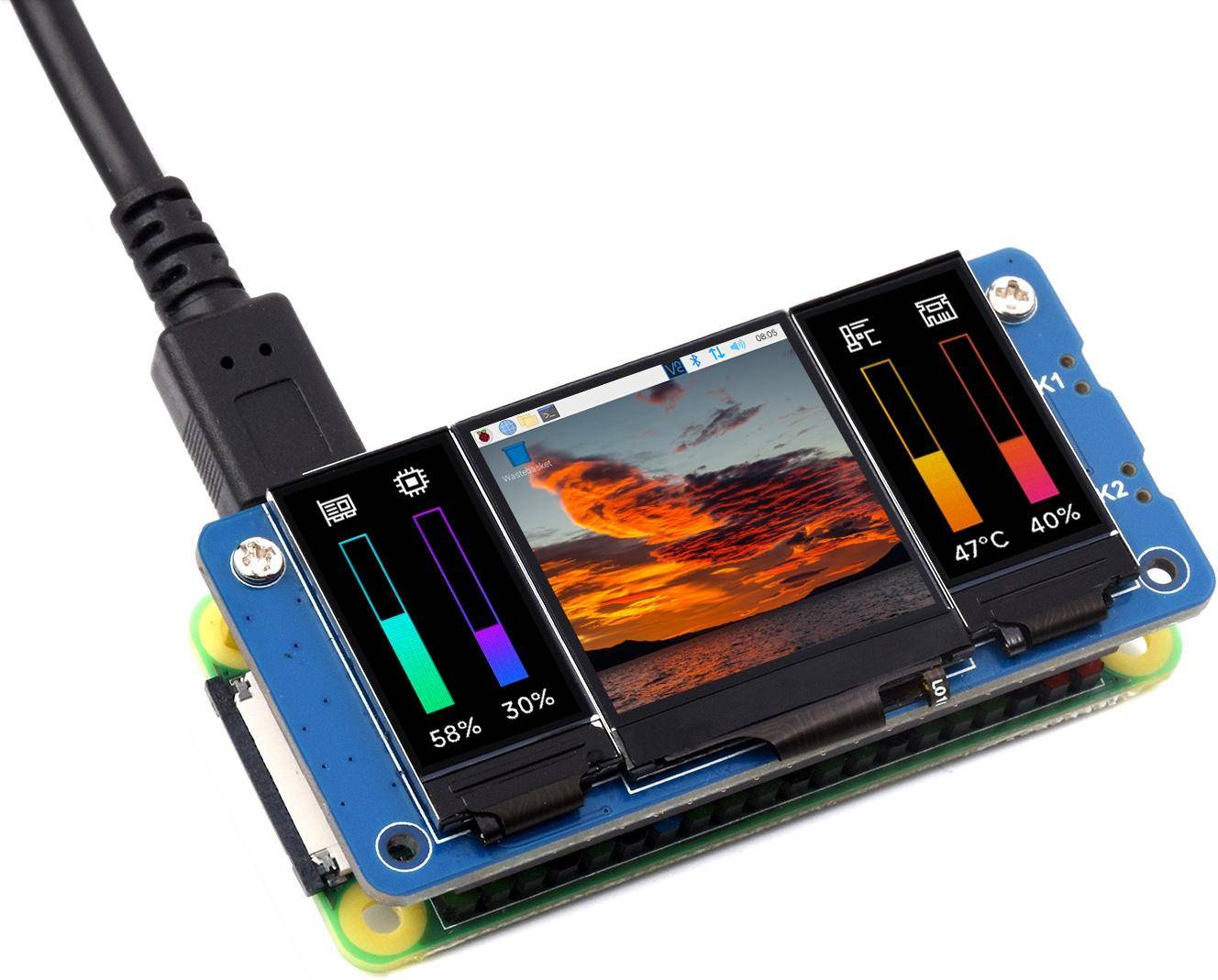

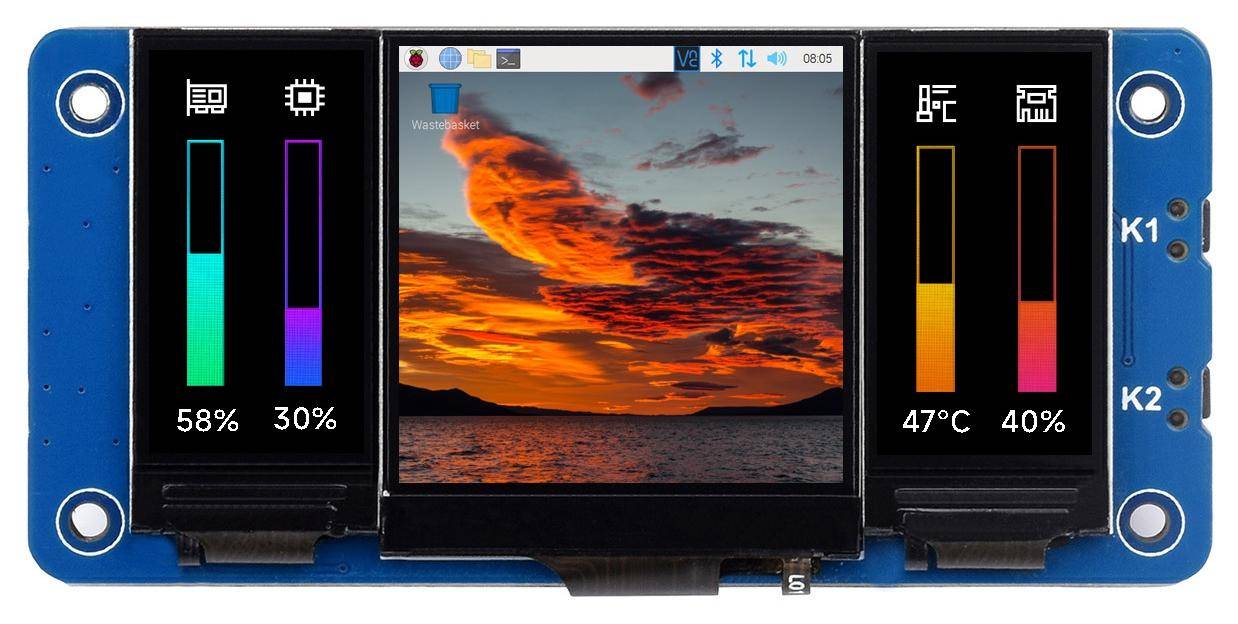

Waveshare Triple LCD HAT für Raspberry Pi: Hauptbildschirm mit 1.3 Zoll IPS LCD und zwei sekundären 0.96 Zoll IPS LCDs
Der Waveshare Triple LCD HAT für Raspberry Pi verfügt über einen 1.3 Zoll Hauptbildschirm und zwei 0.96 Zoll sekundäre Bildschirme. Er ist mit allen Raspberry Pi-Serienplatinen kompatibel und bietet durch SPI-Kommunikation eine 65K-Farbanzeige.

Merkmale im Überblick

Standard Raspberry Pi 40PIN GPIO Header, kompatibel mit Raspberry Pi Serienplatinen
Stromversorgung: 3.3V
Arbeitsstrom: 840mA
Abmessungen: 65.00 x 31.00(mm)
1.3 Zoll IPS LCD Hauptbildschirm mit ST7789 Treiberchip, SPI-Schnittstelle, 240×240 Auflösung
Dual 0.96 Zoll LCD sekundäre Bildschirme mit ST7735S Treiberchip, 160×80 Auflösung
Onboard 2x benutzerdefinierte Tasten für erweiterte Anwendungen

Technische Daten

Display: 1.3 Zoll IPS LCD (Haupt), Dual 0.96 Zoll IPS LCD (sekundär)
Auflösung: 240×240 (Haupt), 160×80 (sekundär)
Kommunikation: SPI-Schnittstelle
Farbunterstützung: 65K Farben
Benutzerdefinierte Tasten: 2x

Anwendungsszenarien

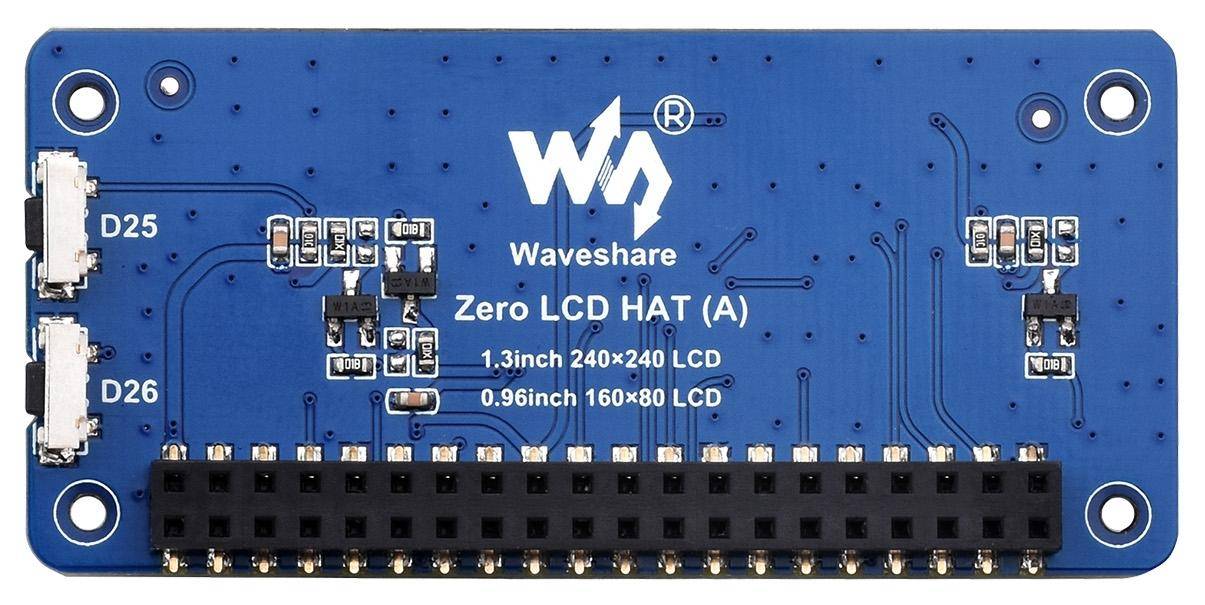

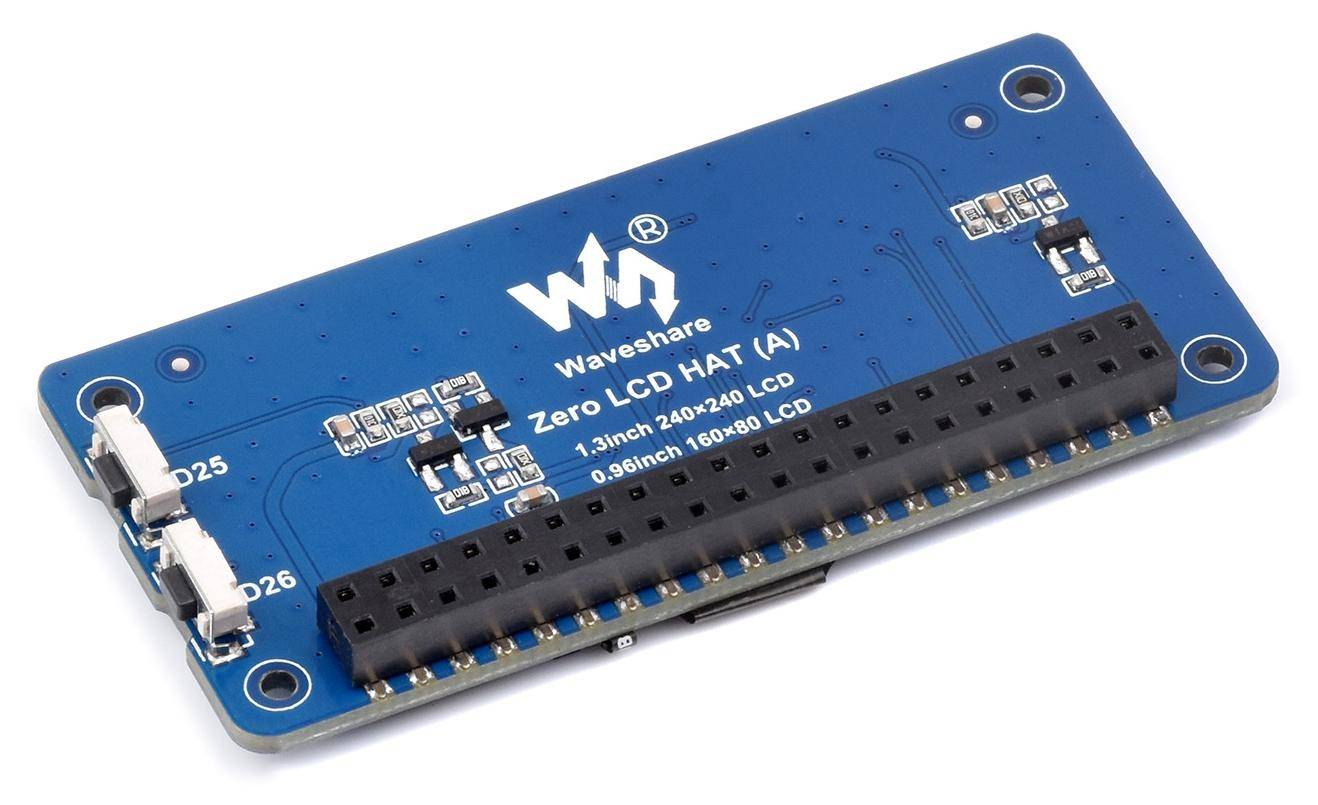

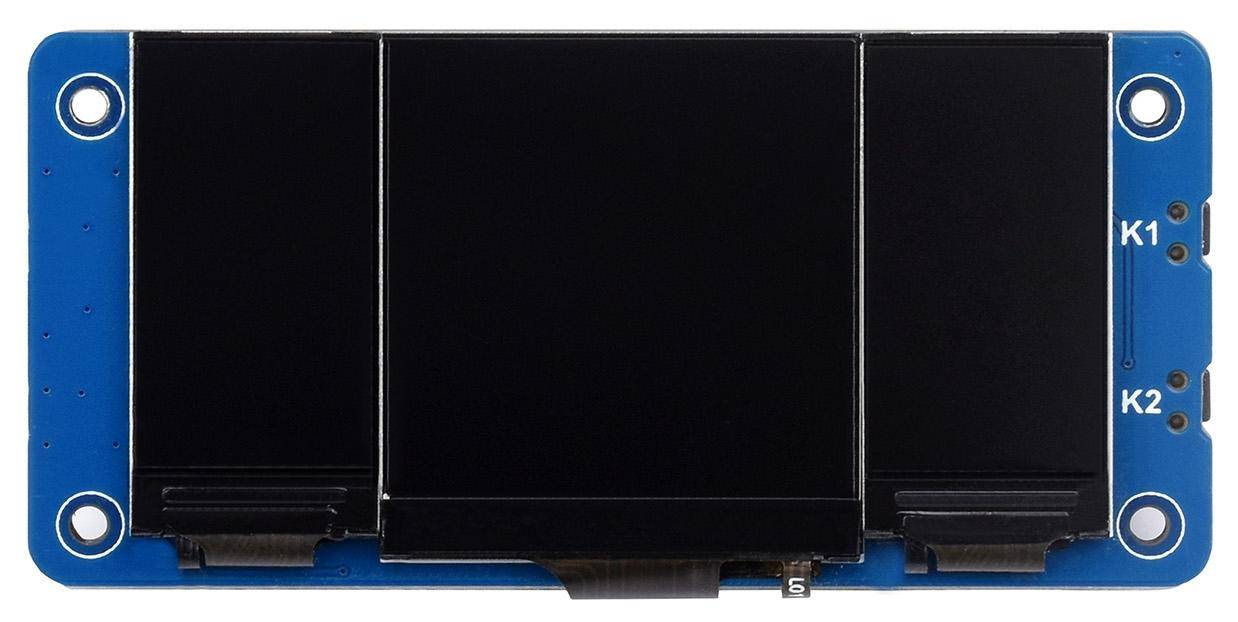

Pin-Definition und Produktansicht

Lieferumfang

1x Waveshare Zero LCD HAT (A)
1x Standoffs Pack

Wiki:
