Waveshare UPS HAT C für Raspberry Pi Zero, I2C Batterieüberwachung, Li-po 1000mAh, Schutzschaltungen

Waveshare UPS HAT C für Raspberry Pi Zero, I2C Batterieüberwachung, Li-po 1000mAh, Schutzschaltungen
Das Waveshare UPS HAT (C) ist ein spezialisiertes Modul zur unterbrechungsfreien Stromversorgung für die Raspberry Pi Zero Serie. Es unterstützt das gleichzeitige Aufladen und die Stromversorgung mit regulierten 5V-Ausgängen. Die Batterieüberwachung erfolgt in Echtzeit über den I2C-Bus, wodurch Spannung, Strom, Leistung und Restkapazität der Batterie überwacht werden können. Die integrierten Schutzschaltungen bieten Sicherheit vor Überladung, Entladung, Kurzschluss und Überstrom. Diese HAT ist einfach zu installieren und bietet eine stabile Stromversorgung für Projekte mit Raspberry Pi Zero.

Merkmale im Überblick

Unterbrechungsfreie Stromversorgung für Raspberry Pi Zero, mit automatischer Umschaltung auf Batterie.
Echtzeit-Überwachung der Batterie über I2C für Spannung, Strom, Leistung und Restkapazität.
Li-po Batterie-Aufladechip mit dynamischem Pfadmanagement für eine stabile Stromversorgung.
Schutzschaltungen gegen Überladung, Entladung, Kurzschluss und Überstrom.

Kompatibilität

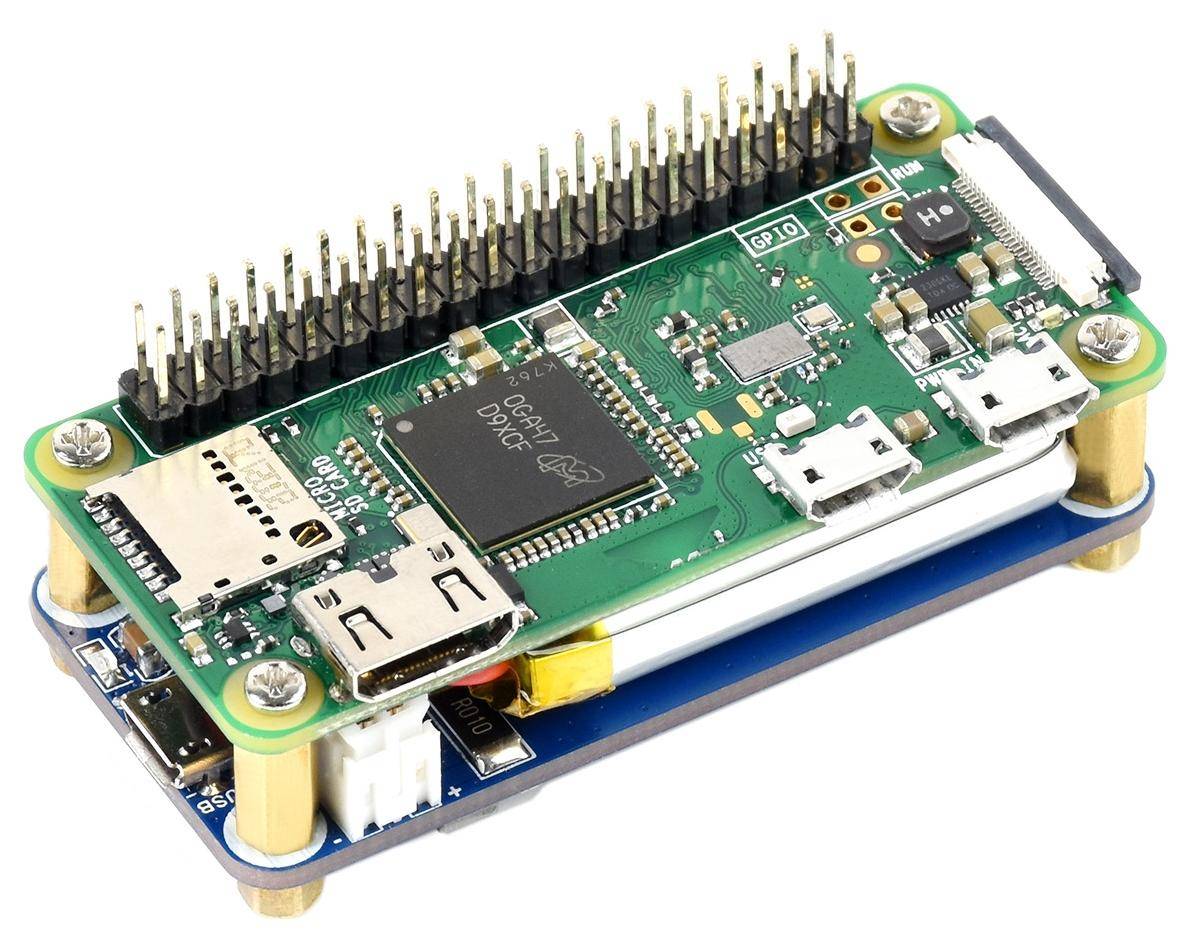

Unterstützt Raspberry Pi Zero Serie (Pinheader muss verlötet werden).
Unterstützt die Montage weiterer HATs durch Pogo-Pin-Anschlüsse.

Technische Daten

Ausgangsspannung: 5V
Ladegerät: 5V
Kontrollbus: I2C

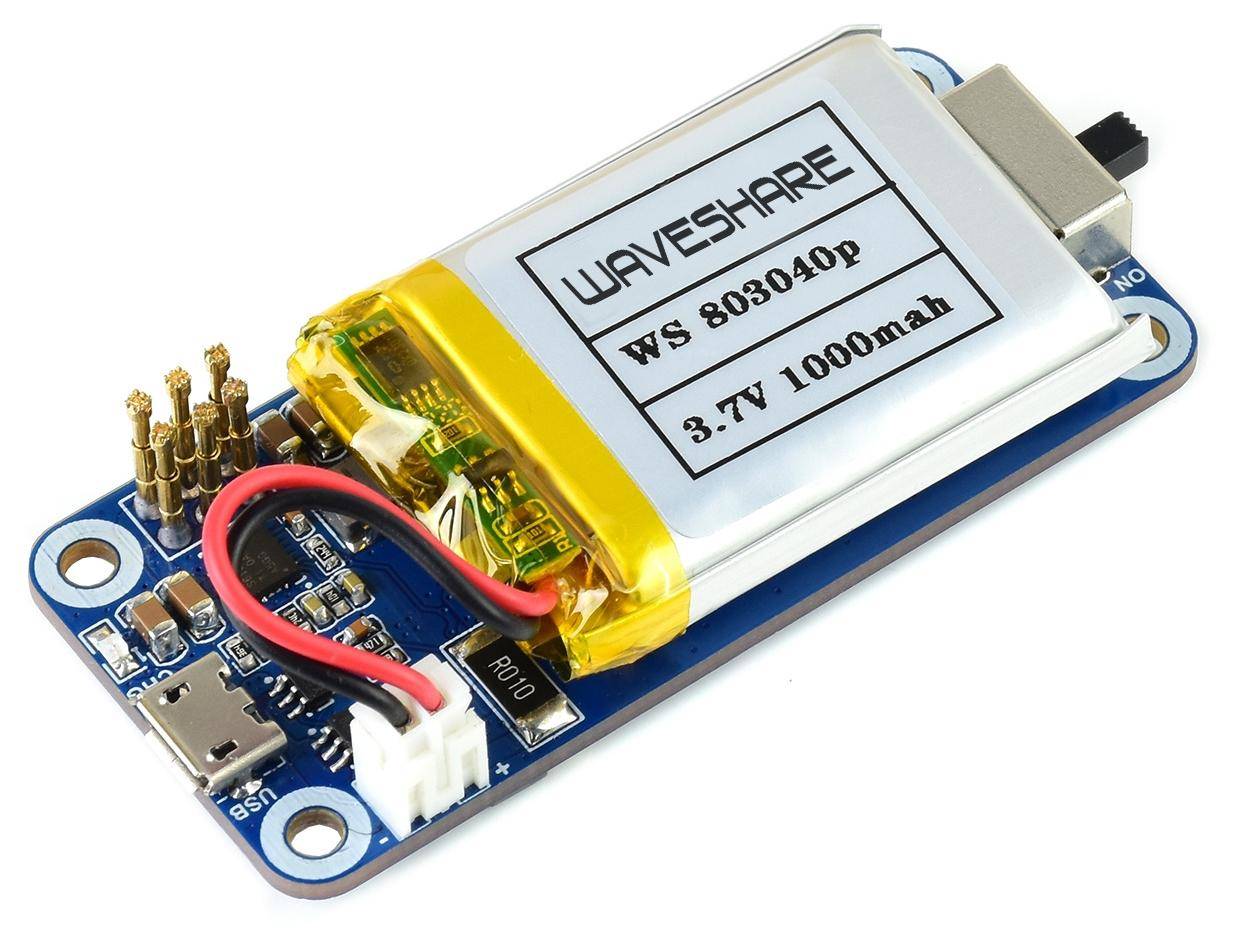

Batterie: 803040 Li-po Batterie, 1000mAh, 3.7V
Größe der Befestigungslöcher: 3,0 mm
Abmessungen: 65 × 30 mm

Sonstige Daten

Raspberry Pi Zero, Display-Modul und MicroSD-Karte sind nicht im Lieferumfang enthalten.

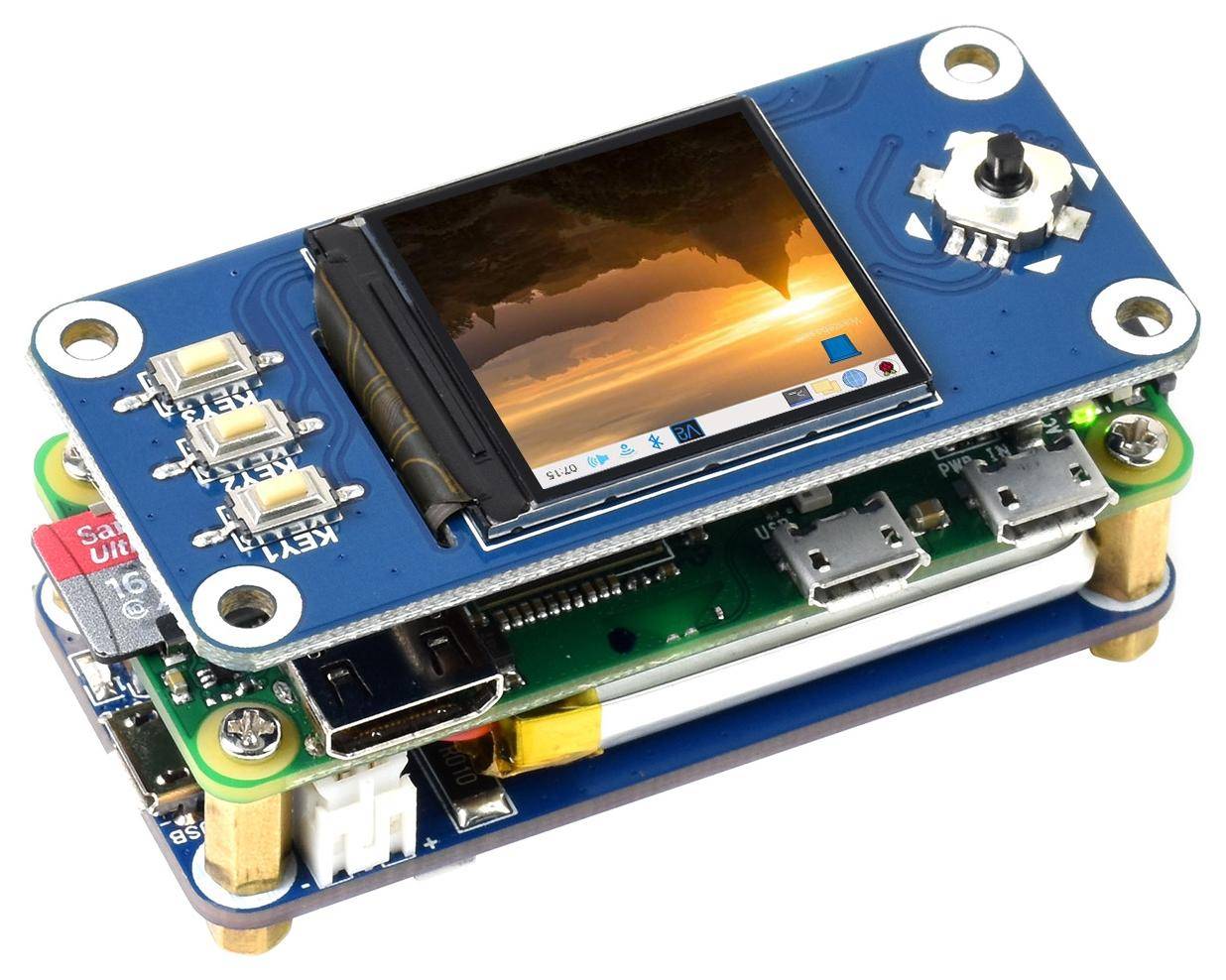

Das UPS HAT (C) ist für den Bau eines Pwnagotchi geeignet.

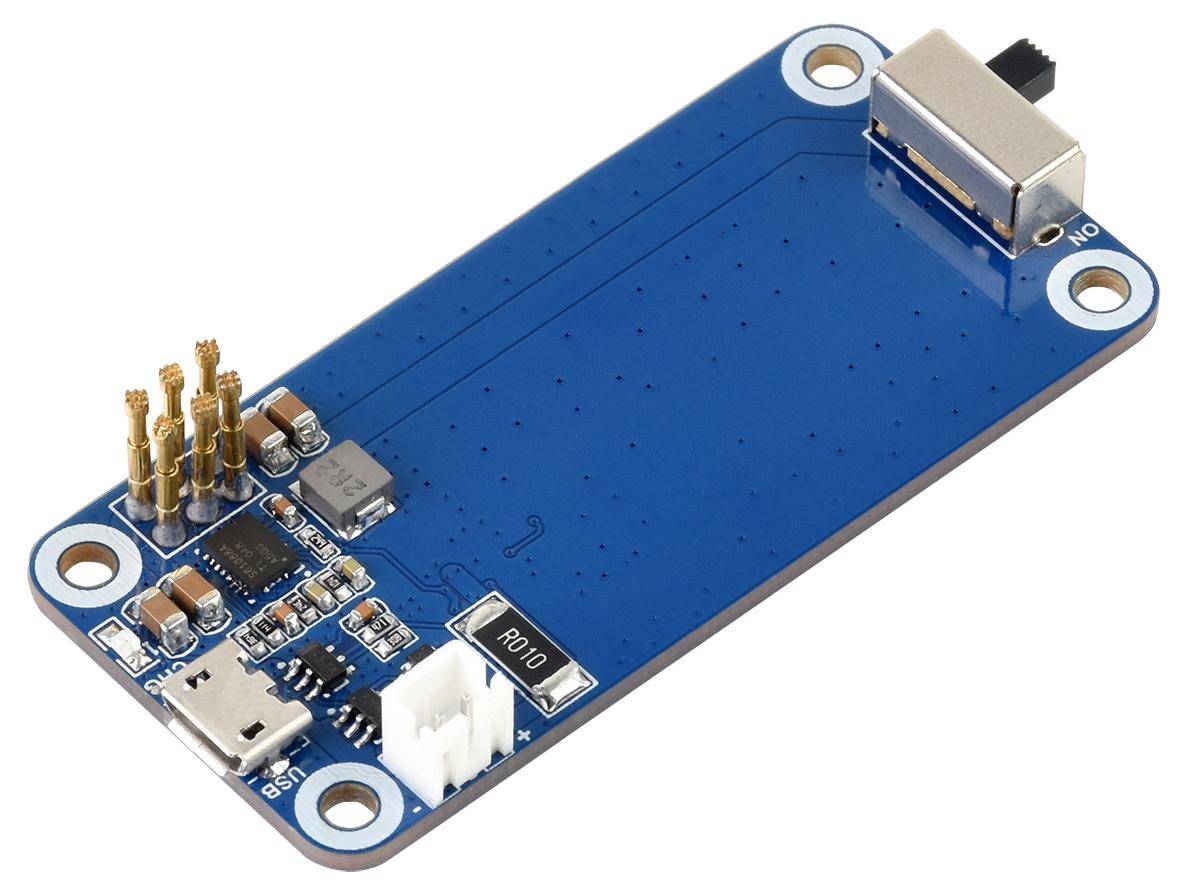

Was ist an Bord:


ETA6003: recharge manager
TPS61088: voltage boost chip
INA219: voltage/current monitor
S8261: Li-po battery protection chip
FS8205: Li-po battery protection MOS
Pogo pins: for connecting with Raspberry Pi Zero
USB recharge port: 5V charger input
Battery header: for connecting 803040 Li-po battery
Power indicator
Recharging indicator

Lieferumfang:
1x UPS HAT (C)
1x 1000mAh Li-po battery
1x Screws pack

WIKI: www.waveshare.com/wiki/UPS_HAT_(C)
