Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattensteckverbinder
Gesamtpolzahl
12
RM
3.5 mm
Inhalt
84 St.
Polzahl Gesamt
12
Datenblatt (PDF)
5 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 84 St.)
Gesamt (5,19 € / Stück)
436,13 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Set(s) verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Polzahl Gesamt 12
- Anzahl Reihen 1
- Inhalt 84 St.
Technische Daten
- Tiefe: 26.25 mm
- Isolierstoff: PA 66 GF 30
- Lagertemperatur: -25 °C - +55 °C
- Abisolierlänge: 10 mm
- Leiteranschlusstechnik: PUSH IN, Federanschluss
- Leiterabgangsrichtung: 180°
- Berührungsschutz: IP20
- Steckkraft/Pol: 5 N
- Ziehkraft/Pol: 5 N
- Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
- Farbe Betätigungselemente: orange
- Werkstoff Betätigungselement: PA 66/6
- Betätigungskraft Betätigungselement: 40 N
- Produkt-Art
Leiterplattensteckverbinder
- Gesamtpolzahl
12
- Polzahl Gesamt
12
- Anzahl Reihen
1
- RM
3.5 mm
- Nennstrom
9.5 A
- Nennstrom - gerundet
9.5 A
- DIN-Norm
DIN 5264
- Polzahl je Reihe
12
- Anschluss
Push-In-Klemme
Federklemme
- Herstellerfarbe
Schwarz
- Gehäuse-Material
PA
- Herst.-Teilenr.
1277510000
- Inhalt
84 St.
- Kontaktmaterial
Kupfer
- Breite
21 mm
- Höhe
15.2 mm
- Max. Temperatur
+120 °C
- Min. Temperatur
-50 °C
- Typ
B2CF 3.50/12/180 SN BK BX
26 AWG - 16 AWG
- Abm.
(B x H) 21 mm x 15.2 mm
- Isolations-Widerstand
100 MΩ
- Klemmbereich-Ø
0.14 mm² - 1.5 mm²
- Kontaktoberfläche Steckseite
verzinnt
- Maßangaben
21 mm x 15.2 mm x 26.25 mm
- Nennspannung
300 V
- Polzahl
12
- Querschnitt
1.5 mm²
- RoHS-konform
Ja
- Steckzyklen
25
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1952119 Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1952119 Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.
Beschreibung

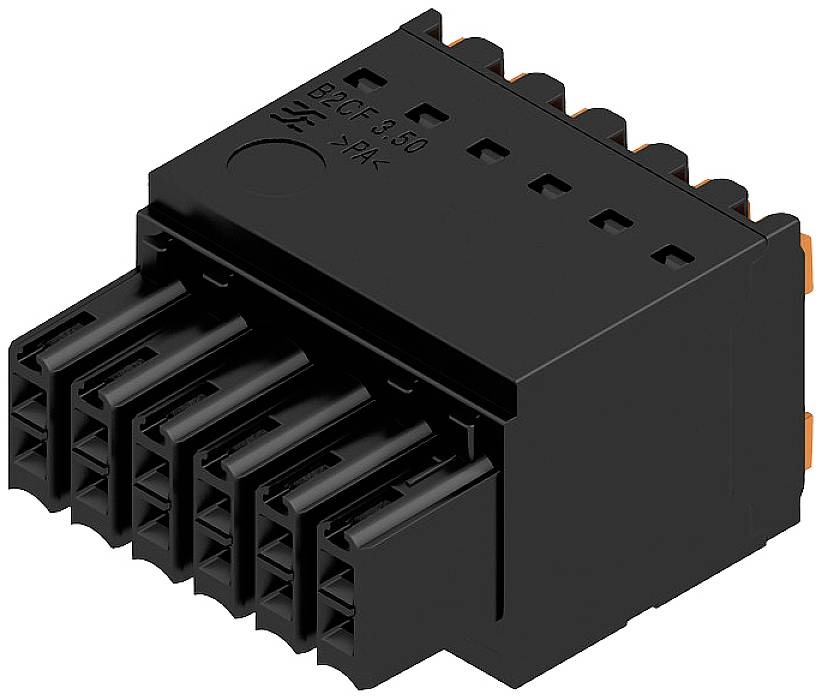

Weidmüller Verbinder 3.50mm B2CF 3.50#1277510000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277510000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:12Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277510000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067699
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277510000, Verpackungseinheit: 84 Stk., EAN: 4050118067699
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277510000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:12Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277510000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067699
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277510000, Verpackungseinheit: 84 Stk., EAN: 4050118067699
Lieferumfang
- Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277510000, Verpackungseinheit: 84 Stk., EAN: 4050118067699
