Weidmüller 1277520000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattensteckverbinder
Gesamtpolzahl
14
RM
3.5 mm
Inhalt
72 St.
Polzahl Gesamt
14
Datenblatt (PDF)
5 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 72 St.)
Gesamt (6,06 € / Stück)
436,13 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Set(s) verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Polzahl Gesamt 14
- Anzahl Reihen 1
- Inhalt 72 St.
Unser Service für Sie
Technische Daten
- Tiefe: 26.25 mm
- Isolierstoff: PA 66 GF 30
- Lagertemperatur: -25 °C - +55 °C
- Abisolierlänge: 10 mm
- Leiteranschlusstechnik: PUSH IN, Federanschluss
- Leiterabgangsrichtung: 180°
- Berührungsschutz: IP20
- Steckkraft/Pol: 5 N
- Ziehkraft/Pol: 5 N
- Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
- Farbe Betätigungselemente: orange
- Werkstoff Betätigungselement: PA 66/6
- Betätigungskraft Betätigungselement: 40 N
- Produkt-Art
Leiterplattensteckverbinder
- Gesamtpolzahl
14
- Polzahl Gesamt
14
- Anzahl Reihen
1
- RM
3.5 mm
- Nennstrom
9.5 A
- Nennstrom - gerundet
9.5 A
- DIN-Norm
DIN 5264
- Polzahl je Reihe
14
- Anschluss
Push-In-Klemme
Federklemme
- Herstellerfarbe
Schwarz
- Gehäuse-Material
PA
- Herst.-Teilenr.
1277520000
- Inhalt
72 St.
- Kontaktmaterial
Kupfer
- Breite
24.5 mm
- Höhe
15.2 mm
- Max. Temperatur
+120 °C
- Min. Temperatur
-50 °C
- Typ
B2CF 3.50/14/180 SN BK BX
26 AWG - 16 AWG
- Abm.
(B x H) 24.5 mm x 15.2 mm
- Isolations-Widerstand
100 MΩ
- Klemmbereich-Ø
0.14 mm² - 1.5 mm²
- Kontaktoberfläche Steckseite
verzinnt
- Maßangaben
24.5 mm x 15.2 mm x 26.25 mm
- Nennspannung
300 V
- Polzahl
14
- Querschnitt
1.5 mm²
- RoHS-konform
Ja
- Steckzyklen
25
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1948793 Weidmüller 1277520000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1948793 Weidmüller 1277520000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.
Beschreibung

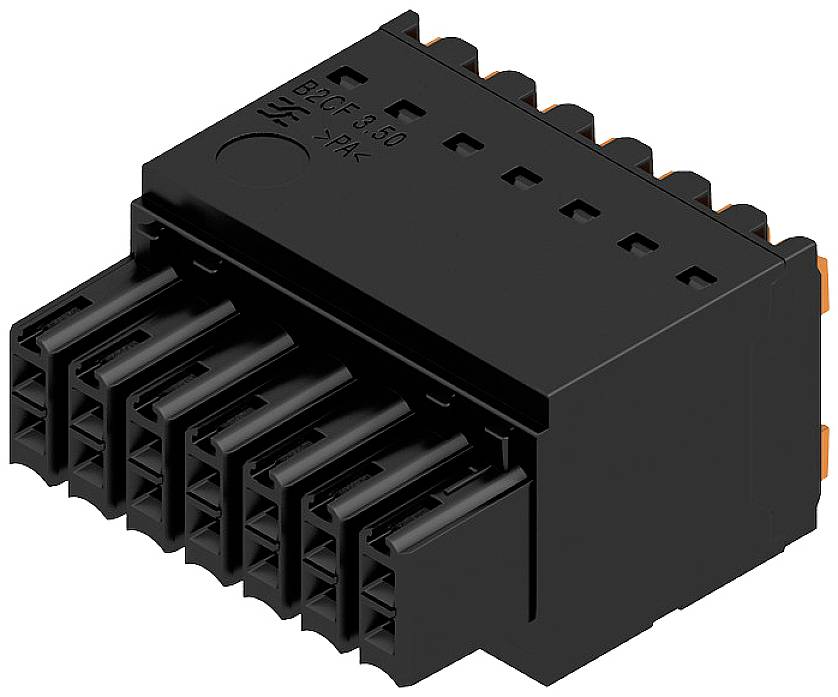

Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277520000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:14Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067798
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000, Verpackungseinheit: 72 Stk., EAN: 4050118067798
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277520000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:14Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067798
Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000, Verpackungseinheit: 72 Stk., EAN: 4050118067798
Lieferumfang
- Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000, Verpackungseinheit: 72 Stk., EAN: 4050118067798
