Weidmüller 1351240000 VPU II 2 R PV 1000V DC Überspannungsschutz-Ableiter steckbar 12.5 kA 1 St. kaufen

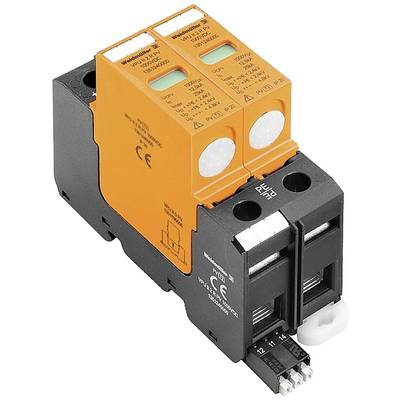

Ein Überspannungsschutzgerät mit zwei orangefarbenen Modulen und schwarzen Basis, gekennzeichnet mit technischen Spezifikationen und CE-Marke.

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (151,25 € / Stück)

163,86 €

-8 %

151,25 €

Inkl. 0% MwSt. gem §12 Abs. 3 UStG.

Kostenfreier Versand

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Abisolierlänge: 8 mm
Abisolierlänge Bemessungsanschluss: 15 mm
Anschlussart: PUSH IN
Anzugsdrehmoment, max.: 3 Nm
Anzugsdrehmoment, min.: 2 Nm
Bauform: Installationsgehäuse; 2 TE, Insta IP20
Befestigungsmaß Höhe: 75 mm
Klemmbereich, max.: 35 mm²
Klemmbereich, min.: 1,5 mm²
Kurzschlussfestigkeit ISCPV: 200 A
Lagertemperatur: -40 °C bis 80 °C
Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 25 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.: 50 mm²
Nettogewicht: 288 g
Optische Funktionsanzeige: grün = ok, rot = Ableiter defekt, auswechseln
Tragschiene: TS 35
Überspannungskategorie: III
Verschmutzungsgrad: 3

Produkt-Art: Überspannungsschutz-Ableiter steckbar

Ableitstrom: 12.5 kA

Nennspannung: 1000 V

Betriebstemperatur: -40 °C bis +70 °C

: IP20

Herst.-Teilenr.: 1351240000

Typ: Typ II

Herstellerfarbe: Schwarz
Orange

Normen: EN 50539-11

Abm.: (B x H x T) 35.6 x 106 x 69 mm

Breite: 35.6 mm

Höhe: 106 mm

Tiefe: 69 mm

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1951513 Weidmüller 1351240000 VPU II 2 R PV 1000V DC Überspannungsschutz-Ableiter steckbar 12.5 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951513 Weidmüller 1351240000 VPU II 2 R PV 1000V DC Überspannungsschutz-Ableiter steckbar 12.5 kA 1 St.

Beschreibung

Der VARITECTOR Überspannungsschutz der Serien VPU PV I (Typ I) und VPU PV II (Typ II) schützt Photovoltaikanlagen und deren Komponenten wirkungsvoll vor Störeinkopplungen durch Blitz- und Überspannungen, sogar deutlich unter den Grenzen, die durch die Isolationskoordination nach EN 60664-3 / DIN VDE 0110-3 vorgegeben sind. Dadurch werden die Infrastruktur sowie auch Umrichter-Systeme vor Überspannung geschützt und die Anlagenverfügbarkeit erhöht.
Die Ableiter sind nach der Produktnorm IEC 50539-11 / DIN EN 50539-11 geprüft und können in Anlagen entsprechend des Applikationsstandards IEC 50539-12 / DIN EN 50539-12 sowie gemäß IEC 60364-7-712 Errichten von Photovoltaik-Versorgungssystemen installiert werden.
