Weidmüller 2466980000 Schaltnetzgerät 24 V/DC 5 A 120 W Inhalt 1 St. kaufen

Weidmüller PROtop Netzteil, 24V DC, industrielles Design, schwarzes Gehäuse mit orangefarbenem Frontlabel, seitliche Anschlüsse.

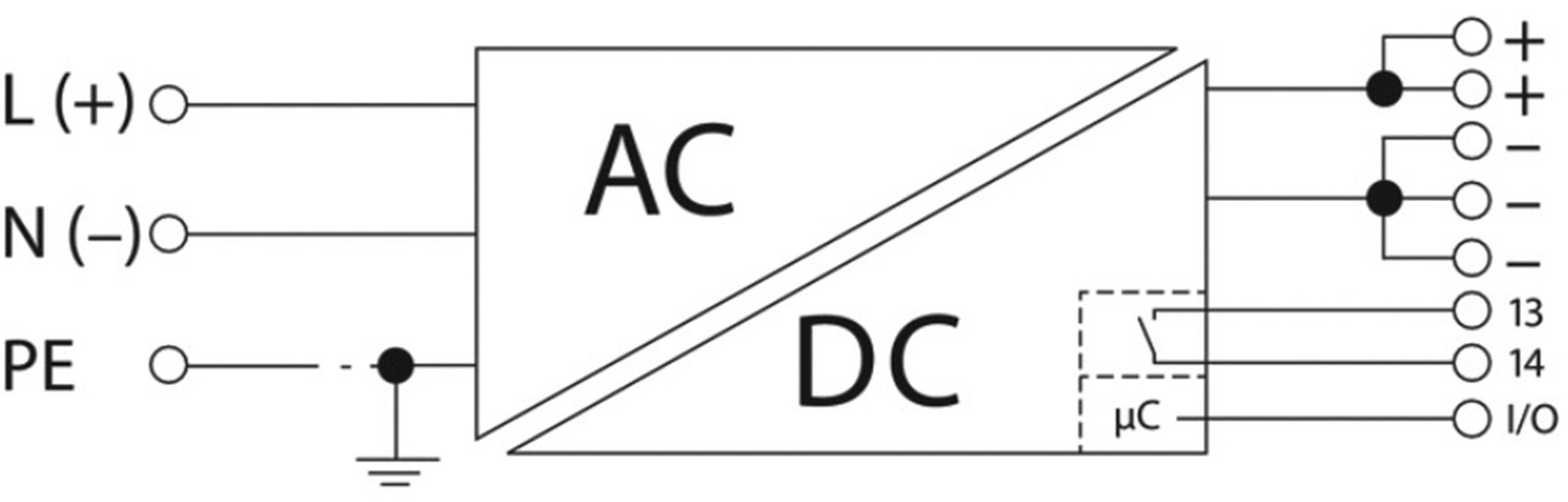

Schaltskizze eines AC-DC-Wandlers: Links werden L (Live), N (Neutral) und PE (Erde) angeschlossen. Rechts sind DC-Ausgänge und ein Mikrocontroller (µC) eingezeichnet.

Diagramm zeigt den Lastanteil in Prozent von 130% bei -25°C auf 60% bei 70°C, sinkend linear mit steigender Temperatur.

1/3

Datenblatt (PDF)

5 Stück

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (172,25 € / Stück)

€

nur 29,90 €

Nur noch 5 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Schaltnetzgerät PROtop 1-phasig

Conformal Coating: G3
Lackierte Leiterplatte
Höherer Betriebstemperaturbereich: -40 bis +70 °C
Kann damit unabhängig vom Ex-Bereich auch für höhere Umgebungsanforderungen eingesetzt werden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Lagertemperatur: -40 °C - +85 °C
Einschaltstrom: max. 5 A
Frequenzbereich AC: 45 Hz - 65 Hz
Überspannungsschutz Eingang: Varistor
Anstiegszeit: < 100 ms
Anzahl Klemmen: 5 (+ + / - - -)
Gehäuseausführung: Metall, korrosionsbeständig

Ausführung: Stromversorgung, Schaltnetzgerät, 24 V

Eingangsspannung (nominal): 100-240 V/AC
120 - 340 V/DC

Produkt-Art: Schaltnetzgerät

Eingangsspannung (min.): 85 V/AC
48 V/DC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 85 - 277 V/AC, 48 - 410 V/DC

Eingangsspannung (max.): 410 V/DC
277 V/AC

Ausgangsstrom (max.): 5 A

Ausgangsstrom (max.) - gerundet: 5 A

: 120 W

Phasen: 1

Ausgangsspannung (nom.): 24 V/DC

Anschluss: Schraubklemme
Stecker

Abm.: (L x B x H) 125 x 35 x 130 mm

Gewicht: 850 g

Ausgangsspannung (max.): 28.8 V/DC

Ausgangsspannung (min.): 22.5 V/DC

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (max.) (Derating): +70 °C

Betriebstemperatur (min.) (Derating): -40 °C

Betriebstemperatur (min.): -40 °C

Herst.-Teilenr.: 2466980000

Inhalt: 1 St.

MTBF: 1000000 h

Breite: 35 mm

Höhe: 130 mm

Länge: 125 mm

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Typ: PRO TOP1 120W 24V 5A EX

Wirkungsgrad: 91 %

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Produkt-Art

Eingangsspannung (min.)

Weidmüller 2466980000 Schaltnetzgerät 24 V/DC 5 A 120 W Inhalt 1 St.

Bestell-Nr.:1950774

Dieser Artikel

120 W

Schraubklemme

410 V/DC

24 V/DC

100-240 V/AC

5 A

Schaltnetzgerät

85 V/AC

Weidmüller 2466870000 Schaltnetzgerät 24 V/DC 5 A 120 W Inhalt 1 St.

Bestell-Nr.:1661558

120 W

PUSH IN mit Betätigungselement

410 V/DC

24 V/DC

100-240 V/AC

5 A

Schaltnetzgerät

85 V/AC

Weidmüller 2466880000 Schaltnetzgerät 24 V/DC 10 A 240 W Inhalt 1 St.

Bestell-Nr.:1661559

240 W

PUSH IN mit Betätigungselement

410 V/DC

24 V/DC

100-240 V/AC

10 A

Schaltnetzgerät

85 V/AC

Weidmüller 2466890000 Schaltnetzgerät 24 V/DC 20 A 480 W Inhalt 1 St.

Bestell-Nr.:1661560

480 W

Push-In-Klemme

410 V/DC

24 V/DC

100-240 V/AC

20 A

Schaltnetzgerät

85 V/AC

Weidmüller 2466900000 Schaltnetzgerät 24 V/DC 40 A 960 W Inhalt 1 St.

Bestell-Nr.:1661561

960 W

Push-In-Klemme

410 V/DC

24 V/DC

100-240 V/AC

40 A

Schaltnetzgerät

85 V/AC

Weidmüller 2466920000 Schaltnetzgerät 48 V/DC 20 A 960 W Inhalt 1 St.

Bestell-Nr.:1661562

960 W

Push-In-Klemme

410 V/DC

48 V/DC

100-240 V/AC

20 A

Schaltnetzgerät

85 V/AC

Weidmüller 2467030000 Schaltnetzgerät 48 V/DC 10 A 480 W Inhalt 1 St.

Bestell-Nr.:1661563

480 W

Push-In-Klemme

410 V/DC

48 V/DC

100-240 V/AC

10 A

Schaltnetzgerät

85 V/AC

Weidmüller 2466850000 Schaltnetzgerät 24 V/DC 3 A 72 W Inhalt 1 St.

Bestell-Nr.:1661581

72 W

PUSH IN mit Betätigungselement

410 V/DC

24 V/DC

100-240 V/AC

3 A

Schaltnetzgerät

85 V/AC

Weidmüller 2467040000 Schaltnetzgerät 48 V/DC 10 A 480 W Inhalt 1 St.

Bestell-Nr.:1949639

480 W

Schraubklemme

410 V/DC

48 V/DC

100-240 V/AC

10 A

Schaltnetzgerät

85 V/AC

Weidmüller 2467080000 Schaltnetzgerät 24 V/DC 10 A 240 W Inhalt 1 St.

Bestell-Nr.:1949640

240 W

PUSH IN mit Betätigungselement

800 V/DC

24 V/DC

3 x 400 - 500 V/AC

10 A

Schaltnetzgerät

320 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 1950774 Weidmüller 2466980000 Schaltnetzgerät 24 V/DC 5 A 120 W Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950774 Weidmüller 2466980000 Schaltnetzgerät 24 V/DC 5 A 120 W Inhalt 1 St.

Beschreibung

High-End-Stromversorgungen müssen auch in rauer Industrieumgebung effizient arbeiten und zuverlässig funktionieren. Dazu sind hohe Leistungsreserven, lange Lebensdauer und optimaler Schutz vor Überspannungen, Vibrationen und extremen Temperaturbedingungen erforderlich.
Die neue DCL-Technologie verleiht PROtop einen überragenden Dynamikbereich. Dieser kann wahlweise zur zuverlässigen Auslösung von Leitungsschutzschaltern oder auch für kraftvolle Motorstarts genutzt werden.
