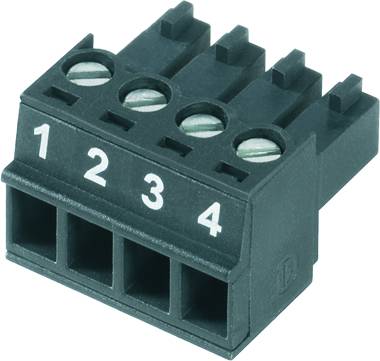

Weidmüller Buchsengehäuse-Kabel BC/SC Polzahl Gesamt 4 Rastermaß: 3.81 mm 1792790000 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchsengehäuse-Kabel
Bauform
Buchse, gerade
Anzahl Reihen
1
Serie
BC/SC
RM
3.81 mm
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
96,63 €
3
3% = 2,68 €
93,95 €
5
4% = 3,57 €
93,06 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 50 St.)
Gesamt (1,93 € / Stück)
96,63 €
zzgl. MwSt.
Nur noch 5 Set(s) verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Leiterplattensteckverbinder
- Inhalt: 50 St.
- Anzahl Reihen: 1
- Polzahl Gesamt: 4
Technische Daten
- Produkt-Art
Buchsengehäuse-Kabel
- Bauform
Buchse, gerade
- Anzahl Reihen
1
- Steckverbindersystem
wire-to-board
- Serie
BC/SC
- RM
3.81 mm
- Polzahl je Reihe
4
- Polzahl Gesamt
4
- Breite
16.10 mm
- Nennstrom
10 A
- Nennstrom - gerundet
10 A
- Inhalt
50 St.
- AWG max.
16
- AWG min.
28
- Abisolierlänge (max.)
7.00 mm
- Abm.
(L x B x H) 11.10 x 16.10 x 15.24 mm
- Anschluss
Schraubklemme
Stecker
- Gehäuse-Material
PA GF
- Herst.-Teilenr.
1792790000
- Industrieverpackung
Ja
- Kontaktmaterial
Cu-Legierung, verzinnt
- Kontaktoberfläche Steckseite
verzinnt
- Nennspannung
300 V
- Höhe
15.24 mm
- Länge
11.10 mm
- max. Querschnitt
1.50 mm²
- min. Querschnitt
0.20 mm²
- RoHS-konform
Ja
- Steckrichtung
Senkrecht zur Leiterplatte
- Typ
BCZ 3.81/04/180 SN BK BX
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 194608 Weidmüller Buchsengehäuse-Kabel BC/SC Polzahl Gesamt 4 Rastermaß: 3.81 mm 1792790000 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 194608 Weidmüller Buchsengehäuse-Kabel BC/SC Polzahl Gesamt 4 Rastermaß: 3.81 mm 1792790000 50 St.
Beschreibung
Leiterplattensteckverbinder. Buchsenstecker, 3,81 mm, Polzahl: 4, 180 °, Zugbügelanschluss, Klemmbereich, Bemessungsanschluss, max.: 1,5 mm², Box. Buchsenleisten mit Schraubanschluss in Zugbügeltechnik für Leiteranschluss. für die freie Gestalltung der Anschlussebene sind drei Leiter Abgangsrichtung verfügbar: 180 ° Leiter gerade zur Steckrichtung, 90 ° Leiter senkrecht nach oben zur Steckrichtung, 270 ° Leiter senkrecht nach unten zur Steckrichtung. für die unterschiedlichen Anforderungen an die Verbindung kann zwischen drei Gehäuseformen gewählt werden: Standardgehäuse ohne Flansch. Flansch mit Schraube (F). Flansch mit dem patentierten Weidmüller Löseriegel (LR) für werkzeugloses, belastungsloses Verriegeln und Trennen. Die Weidmüller Steckverbinder im Raster 3,81 mm (0.15 inch) sind layout-kompatibel zu gängigen Steckverbindern und bieten Platz für Bedruckung und können kodiert werden. 0,20 - 1,5 mm²; (IEC) / 28 - 16 AWG (UL) , 250 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
Lieferumfang
- Geliefert wird: Weidmüller Verbinder 3.81mm BCZ 3.81/#1792790000, Verpackungseinheit: 50 Stk., EAN: 4032248226771
