Weidmüller Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 5.08 mm 2647950000 150 St. kaufen

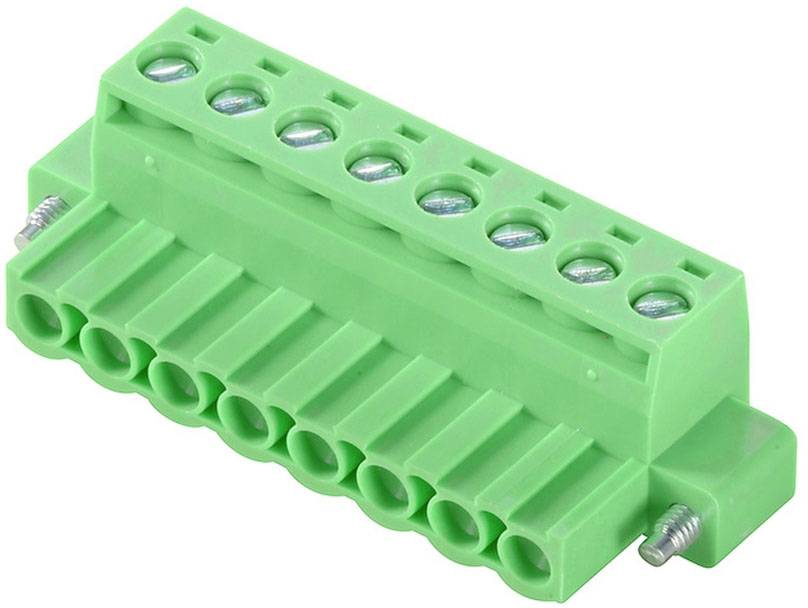

Grüner Steckverbinder mit acht Anschlussklemmen und Schraubverschlüssen oben; dient zur Verbindung elektrischer Leitungen.

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

5.08 mm

Polzahl Gesamt

Lieferung Mo., 14. Sept.

5 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl (Packungsgröße 150 St.)

Set(s)

Gesamt (1,76 € / Stück)

264,71 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 5 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Inhalt: 150 St.
Anzahl Reihen: 1
Polzahl Gesamt: 3

Unser Service für Sie

Technische Daten

Serie: CPS
Anschlussart: Feldanschluss
Isolationswiderstand: 500 MΩ
Klemmbereich: 0.2 mm² - 4 mm²
Polreihenzahl: 1
Steckzyklen: 150
Steckkraft/Pol, max.: 1.2 N
Ziehkraft/Pol, max.: 1.2 N
Anzugsdrehmoment: 0.5 Nm - 0.55 Nm
Klemmschraube: M 3
Schraubendreherklinge: 0.6 x 3.5
Brennbarkeitsklasse: V-0
Bemessungsstoßspannung: 4 kV
Überspannungskategorie: III
Anschließbare Kabeltype: Rundkabel

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

RM: 5.08 mm

Polzahl je Reihe: 3

Polzahl Gesamt: 3

Nennstrom: 15 A

Nennstrom - gerundet: 15 A

Inhalt: 150 St.

AWG max.: 12

AWG min.: 30

Abisolierlänge (max.): 7 mm

Anschluss: Schrauben
Stecker

Anschlusswinkel: 180°

Gehäuse-Material: Kunststoff

Herst.-Teilenr.: 2647950000

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 630 V

max. Querschnitt: 4 mm²

min. Querschnitt: 0.2 mm²

RoHS-konform: Ja

Steckrichtung: Waagerecht zur Leiterplatte

Max. Temperatur: +105 °C

Min. Temperatur: -40 °C

Typ: CPS 5.08/03/180F SN GN BX

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2244798 Weidmüller Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 5.08 mm 2647950000 150 St.

Beschreibung

Weidmüller Leiterplattensteckverbind. CPS 5.08/#2647950000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattensteckverbind. 320V, 15ATyp:CPS 5.08/#2647950000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:3Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,05..2,5 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-40..105 °C
Weidmüller Leiterplattensteckverbind. CPS 5.08/#2647950000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118639025

Geliefert wird: Weidmüller Leiterplattensteckverbind. 320V, 15A CPS 5.08/#2647950000, Verpackungseinheit: 150 Stk., EAN: 4050118639025
