Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St. kaufen

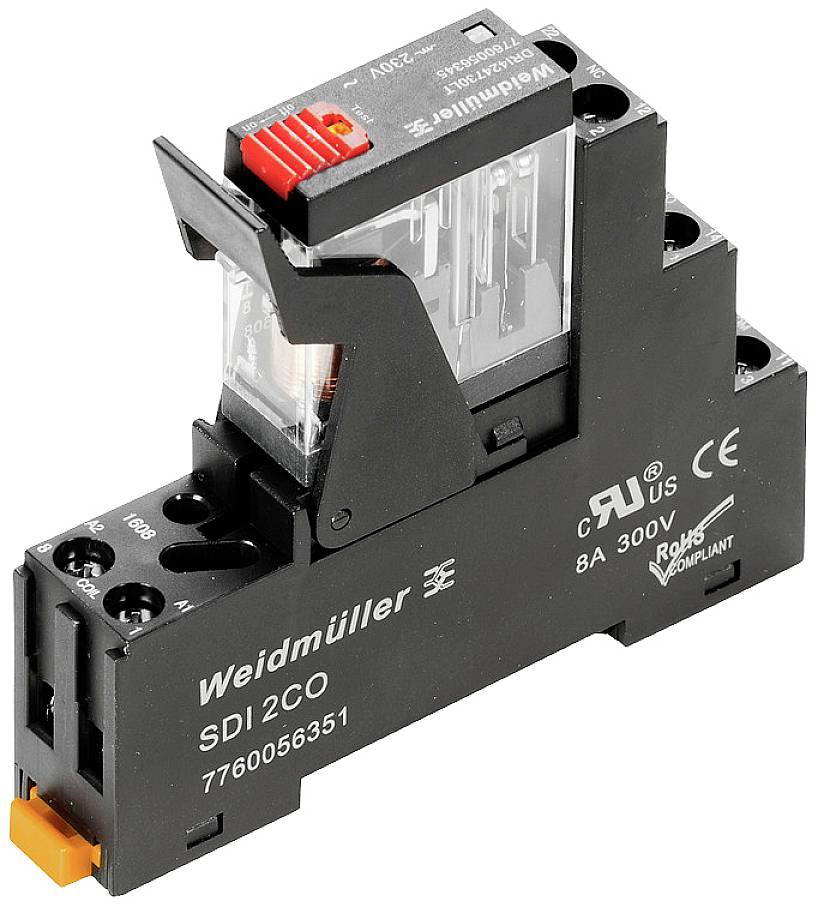

'Schwarzes Weidmüller-Relais SDI 2CO, 8A 300V, mit orangefarbenen Elementen und Beschriftung. DIN-Schienenmontage, CE- und RoHS-konform.'

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

250 V/AC

250 V/DC

Schaltstrom (max.)

10 A

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

5 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (7,90 € / Stück)

78,98 €

zzgl. MwSt.

nur 9,90 €

Nur noch 5 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Statusanzeige: LED rot
Einschaltverzögerung: ≤ 15 ms
Ausschaltverzögerung: ≤ 10 ms
min. Schaltleistung: 10 mA bei 12 V, 100 mA bei 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: IIIb
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,25 mm²
Klemmbereich, max.: 4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 4 mm²
Klingenmaß: Gr. PH1

Produkt-Art: Relaisbaustein

Typ: DRIKIT 230VAC 1CO LD/PB

Anschluss: Schraubklemme

Herstellerfarbe: Schwarz

Ansprechspannung (min.): 184 V/AC

Ansprechspannung (max.): 184 V/AC

Ansprechzeit: 15 ms

Abfallzeit: 10 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 230 V/AC

Schaltspannung (max.): 250 V/AC
250 V/DC

Schaltstrom (max.): 10 A

Max. Schaltleistung: 2500 VA
240 W

Mechanische Lebensdauer: 10 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 3 mm

Widerstand (Spule): 23500 Ω

Besonderheiten: mit Prüftaste

: IP20

Max. Temperatur: 55 °C

Min. Temperatur: -40 °C

Länge: 68 mm

Breite: 15.8 mm

Höhe: 80.2 mm

Abm.: (L x B x H) 68 x 15.8 x 80.2 mm

Inhalt: 10 St.

Gewicht: 59.4 g

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Kontaktart

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Bestell-Nr.:1950827

Dieser Artikel

250 V/AC250 V/DC

10 A

230 V/AC

1 Wechsler

Weidmüller DRIKITP 230VAC 1CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1948982

250 V/AC250 V/DC

10 A

230 V/AC

1 Wechsler

Weidmüller DRIKIT 24VDC 1CO LD Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1949123

250 V/AC250 V/DC

10 A

24 V/DC

1 Wechsler

Weidmüller DRIKITP 230VAC 2CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1949519

250 V/AC250 V/DC

5 A

230 V/AC

2 Wechsler

Weidmüller DRIKIT 230VAC 1CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1949685

250 V/AC250 V/DC

10 A

230 V/AC

1 Wechsler

Weidmüller DRIKITP 24VAC 1CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Package 10 St.

Bestell-Nr.:1950082

250 V/AC250 V/DC

10 A

24 V/AC

1 Wechsler

Weidmüller DRIKIT 24VDC 1CO LD/PB Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1950234

250 V/AC250 V/DC

10 A

24 V/DC

1 Wechsler

Weidmüller DRIKITP 115VAC 1CO LD Relaisbaustein Nennspannung: 115 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1950635

250 V/AC250 V/DC

10 A

115 V/AC

1 Wechsler

Weidmüller DRIKITP 115VAC 2CO LD Relaisbaustein Nennspannung: 115 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1950640

250 V/AC250 V/DC

5 A

115 V/AC

2 Wechsler

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1950826

250 V/AC250 V/DC

10 A

24 V/AC

1 Wechsler

Dokumente & Downloads

Datenblatt

Datenblatt 1950827 Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950827 Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Beschreibung

Weidmüller Koppelrelais 230VAC DRIKIT 23#2476800000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 230VAC 1 WechslerTyp:DRIKIT 23#2476800000Ausführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:184..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:184..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:10 ASchutzart (IP):IP20Breite:15,8 mmHöhe:80,2 mmTiefe:68 mm
Weidmüller Koppelrelais 230VAC DRIKIT 23#2476800000: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118497021

Geliefert wird: Weidmüller Koppelrelais 230VAC 1 Wechsler DRIKIT 23#2476800000, Verpackungseinheit: 10 Stk., EAN: 4050118497021

Lieferumfang

Geliefert wird: Weidmüller Koppelrelais 230VAC 1 Wechsler DRIKIT 23#2476800000, Verpackungseinheit: 10 Stk., EAN: 4050118497021
