Weidmüller DRMKITP 24VDC 4CO LD/PB Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 5 A 4 Wechsler 10 St. kaufen

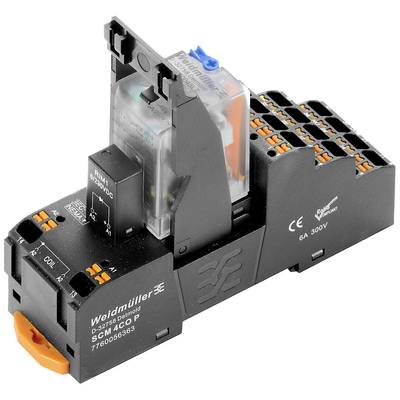

Weidmüller Relaismodul mit klarer Kunststoffabdeckung und orangefarbenen Anschlüssen. Geeignet für 6A, 300V Anwendungen.

Produkt-Art

Relaisbaustein

Kontaktart

4 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

5 A

Datenblatt (PDF)

5 Set(s)

Verkauf und Versand:

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (113,44 € / Stück)

€

nur 14,90 €

Nur noch 5 Set(s) verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Statusanzeige: LED grün
Einschaltverzögerung: < 20 ms
Ausschaltverzögerung: < 20 ms
min. Schaltleistung: 10 mA bei 12 V, 100 mA bei 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: C
Spannungsfestigkeit Eingang - Ausgang: 1,8 kVeff / 1 min
Abisolierlänge Bemessungsanschluss: 10 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 1,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
Klingenmaß: 0,4 x 2,5 mm

Produkt-Art: Relaisbaustein

Typ: DRMKITP 24VDC 4CO LD/PB

Anschluss: Push-In-Klemme

Herstellerfarbe: Schwarz

Ansprechspannung (max.): 18 V/DC

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi + 0.15 μm Au

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 1250 VA
120 W

Mechanische Lebensdauer: 20 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 3 mm

Widerstand (Spule): 630 Ω

Besonderheiten: mit Prüftaste

: IP20

Max. Temperatur: 55 °C

Min. Temperatur: -40 °C

Länge: 82.3 mm

Breite: 30.6 mm

Höhe: 101.8 mm

Abm.: (L x B x H) 82.3 x 30.6 x 101.8 mm

Inhalt: 10 St.

Gewicht: 110.85 g

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1951866 Weidmüller DRMKITP 24VDC 4CO LD/PB Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 5 A 4 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951866 Weidmüller DRMKITP 24VDC 4CO LD/PB Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 5 A 4 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler DRMKITP24VDC4COLD/PB

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler 24VDC 5ATyp:DRMKITP24VDC4COLD/PBAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:21,6..31,2 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:5 ASchutzart (IP):IP20Breite:30,6 mmHöhe:101,8 mmTiefe:82,29999999 mm
Weidmüller Relaiskoppler DRMKITP24VDC4COLD/PB: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118585896

Geliefert wird: Weidmüller Relaiskoppler 24VDC 5A DRMKITP24VDC4COLD/PB, Verpackungseinheit: 10 Stk., EAN: 4050118585896
