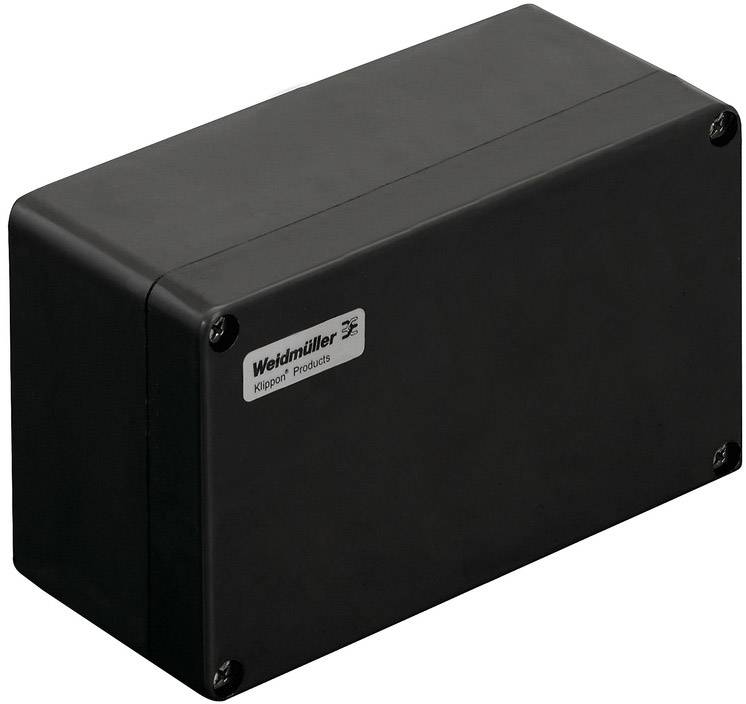

Weidmüller KLIPPON POK 122209 EX Universal-Gehäuse 220 x 120 x 90 Polyester Schwarz 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Universal-Gehäuse
Material
Polyester
Schutzart
IP66
Breite
220 mm
Höhe
120 mm
Datenblatt (PDF)
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
82,34 €
3
3% = 2,27 €
80,07 €
5
4% = 3,04 €
79,30 €
10
5% = 3,79 €
78,55 €
25
5% = 4,18 €
78,16 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (82,34 € / Stück)
82,34 €
zzgl. MwSt.
& Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Weidmüller Ex-Kunststoffgehäuse KLIPPON POK 122209 Ex
- Dose,Kasten,Klemmenkasten
Technische Daten
- Befestigungsmaß Breite: 204 mm
- Befestigungsmaß Höhe: 82 mm
- Betriebstemperatur, max.: +100 °C
- Betriebstemperatur, min.: -55 °C
- Deckelbefestigung: Schlitz-/ Kreuzschlitzschrauben
- Dichtungsmaterial: Silikon
- Drehmoment Deckelschrauben: 2,5 Nm
- Einbauhinweis: Direktmontage, Montagelaschen
- Gehäusebefestigung: Montage durch die Gehäuserückwand, Befestigungslaschen
- Höhe niedrigstbauend: 90 mm
- Materialstärke: 4,39 mm
- Materialstärke Deckel: 5 mm
- Materialstärke Gehäuse: 4,39 mm
- Normen: DIN EN 62208 - Leergehäuse Standard, IEC 60079-0, IEC 60079-7, IEC 60079-31
- Oberfläche: unbehandelt, glänzend
- Produkt-Art
Universal-Gehäuse
- Material
Polyester
IP66
- Herstellerfarbe
Schwarz
- Breite
220 mm
- Höhe
120 mm
- Gewicht
1.11 g
- Inhalt
1 St.
- Typ
KLIPPON POK 122209 EX
- Abm.
(B x H x T) 220 x 120 x 90 mm
- RoHS-konform
Ja
- Herst.-Teilenr.
1306070000
- Tiefe
90 mm
220
120 mm
90 mm
Kunststoff
IP66
1, 2
unbehandelt
21, 22
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1950587 Weidmüller KLIPPON POK 122209 EX Universal-Gehäuse 220 x 120 x 90 Polyester Schwarz 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1950587 Weidmüller KLIPPON POK 122209 EX Universal-Gehäuse 220 x 120 x 90 Polyester Schwarz 1 St.
Beschreibung
Ex-Kunststoffgehäuse KLIPPON POK 122209 Ex
Lieferumfang
- Geliefert wird: Weidmüller Gehäuse 120x220x90mm KLIPPONPOK122209EX, Verpackungseinheit: 1 Stk., EAN: 4050118108385
