Weidmüller Stiftgehäuse-Platine BL/SL 5.00 Polzahl Gesamt 24 Rastermaß: 5 mm 1840110000 20 St. kaufen

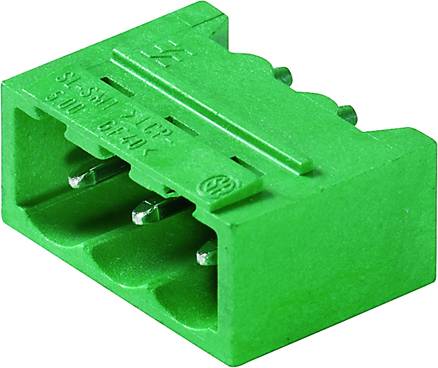

Grüner Steckverbinder mit drei Metallstiften, verwendet für elektrische Verbindungen auf Leiterplatten.

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stecker, gewinkelt

Anzahl Reihen

Serie

BL/SL 5.00

5 mm

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

20 Set(s)

Verkauf und Versand:

Elektro4000.de AGB

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt

98,29 €

zzgl. MwSt.

5,63 €

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 20 St.
Anzahl Reihen: 1
Polzahl Gesamt: 24

Unser Service für Sie

Technische Daten

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stecker, gewinkelt

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: BL/SL 5.00

RM: 5 mm

Polzahl je Reihe: 24

Polzahl Gesamt: 24

Breite: 12.0 mm

Stiftform: Rechteckig

Nennstrom: 27.50 A

Nennstrom - gerundet: 27.5 A

Inhalt: 20 St.

Abm.: (L x B x H) 120 x 12.0 x 11.7 mm

Anschluss: Print

Gehäuse-Material: LCP GF

Herst.-Teilenr.: 1840110000

Herstellerfarbe: Schwarz

Industrieverpackung: Ja

Isolationsmaterial: LCP GF

Kontaktmaterial: Kupferlegierung

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 400 V

Höhe: 11.7 mm

Länge: 120 mm

RoHS-konform: Ja

Steckrichtung: Waagerecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SL-SMT 5.00/24/90 3.2SN BK BX

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 359726 Weidmüller Stiftgehäuse-Platine BL/SL 5.00 Polzahl Gesamt 24 Rastermaß: 5 mm 1840110000 20 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 359726 Weidmüller Stiftgehäuse-Platine BL/SL 5.00 Polzahl Gesamt 24 Rastermaß: 5 mm 1840110000 20 St.

Beschreibung

Leiterplattensteckverbinder. Stiftleiste, seitlich offen, Reflow-Lötanschluss, 5,00 mm, Polzahl: 24, 90 °, Lötstiftlänge: 3,2 mm, verzinnt, schwarz, Box. Hochtemperaturfeste, 90 °; abgewinkelte, offene Stiftleiste. Verpackung in Box oder Tape. Im Tape mit 1,5 mm Lötstift optimiert für die Automatenbestückung. Lötstift 3,2 mm für Reflow- und Wellenlötanwendungen geeignet. Die Stiftleisten sind beschriftbar und können kodiert werden. 400 V (IEC) / 300 V (UL), 19 A (IEC) / 15 A (UL),.
