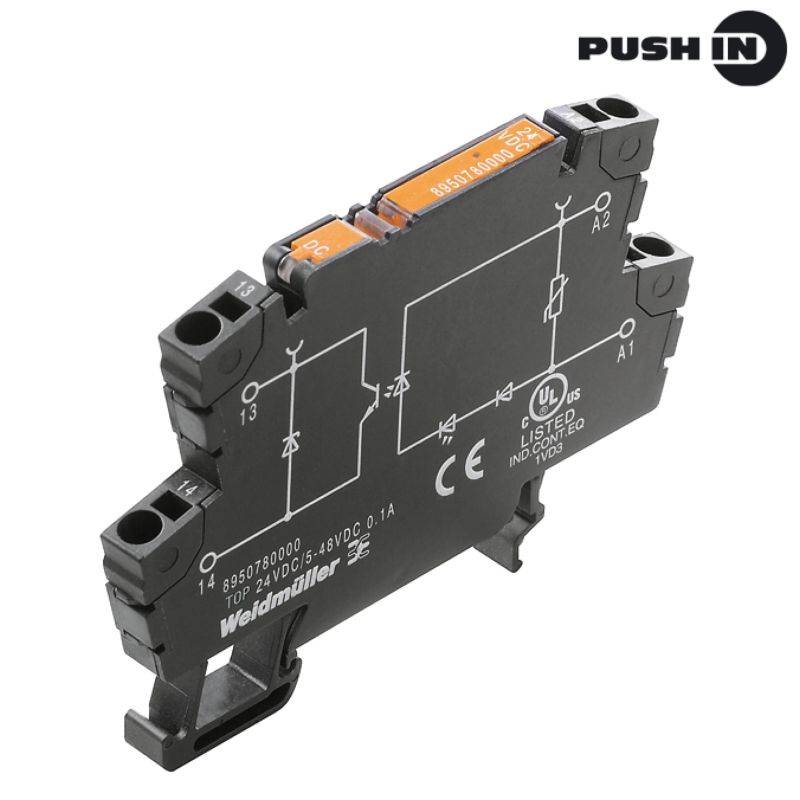

WEIDMÜLLER TOP 12VDC/48VDC 0,1A, TERMOPTO, Halbleiterrelais
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Optokopplerrelais
Steuerspannung (min.)
12 V/DC
Steuerspannung (max.)
12 V/DC
Schaltspannung (max.)
48 V/DC
Last-Strom (max.)
0.1 A
Datenblatt (PDF)
Anzahl
Min.: 10
Vielfache: 10
Gesamt
281,80 €
zzgl. MwSt.
7,69 €
Technische Daten
- Lagertemperatur, max.: 80 °C
- Lagertemperatur, min.: -40 °C
- Statusanzeige: Nein
- Einschaltverzögerung: < 13 µs
- Ausschaltverzögerung: < 42 µs
- Spannungsfall bei max. Last: < 1 V
- Leckstrom: < 10 µA
- Kurzschlussfest: Nein
- Farbe: schwarz
- Bemessungsspannung: 300 V
- Überspannungskategorie: III
- Kriech- und Luftstrecke Steuerseite - Lastseite: > 3 mm
- Stehstoßspannung: 4 kV (1,2/50 µs)
- Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
- MTTF: 2.500 Years
- Ein- / Ausschaltspannung: 9.6 V / 3 V DC
- Schutzschaltung: Varistor, Verpolungsschutz
- Lastkategorie: DC1
- min. Schaltstrom: 100 µA
- Schutzschaltung Lastseite: Freilaufdiode
- Tragschiene: TS 35
- Brennbarkeitsklasse nach UL 94: V-0
- Verschmutzungsgrad: 2
- Spannungsfestigkeit Steuerseite - Lastseite: 1,2 kVeff / 1 min
- Abisolierlänge Bemessungsanschluss: 10 mm
- Klemmbereich, Bemessungsanschluss: 1,5 mm²
- Klemmbereich, min.: 0,5 mm²
- Klemmbereich, max.: 2,5 mm²
- Leiteranschlussquerschnitt AWG, min.: AWG 20
- Leiteranschlussquerschnitt AWG, max.: AWG 14
- Leiteranschlussquerschnitt, eindrähtig, min.: 0,5 mm²
- Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 20
- Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 14
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
- Klingenmaß: 0,6 x 3,5 mm
- max. Schaltfrequenz (DC Steuerspannung): 3.000 Hz
- Produkt-Art
Optokopplerrelais
- Typ
TOP 12VDC/48VDC 0,1A
- Anschluss
Push-In-Klemme
- Steuerspannung (min.)
12 V/DC
- Steuerspannung (max.)
12 V/DC
- Steuerspannungs-Bereich
12 - 12 V/DC
- Steuerstrom (max.)
7.8 mA
- Schaltspannung (min.)
5 V/DC
- Schaltspannung (max.)
48 V/DC
- Last-Strom (max.)
0.1 A
- Max. Schaltleistung
95 mW
- Kontaktart
1 Schließer
- Min. Temperatur
-20 °C
- Max. Temperatur
+60 °C
IP20
- Breite
6.1 mm
- Höhe
79.4 mm
- Tiefe
55 mm
- Gewicht
19.6 g
- Industrieverpackung
Ja
- Dauerstrom (max.)
0.1 A
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 808216137 WEIDMÜLLER TOP 12VDC/48VDC 0,1A, TERMOPTO, Halbleiterrelais
Beschreibung
TERMOPTO, Halbleiterrelais, Nennsteuerspannung: 12 V DC ±20 % , Nennschaltspannung: 5...48 V DC, Dauerstrom: 0,1 A, PUSH IN
