Weidmüller TRS 120VACRC 1COAU C1D2 Koppelrelais 120 V/AC 6 A 1 Wechsler 10 St. kaufen

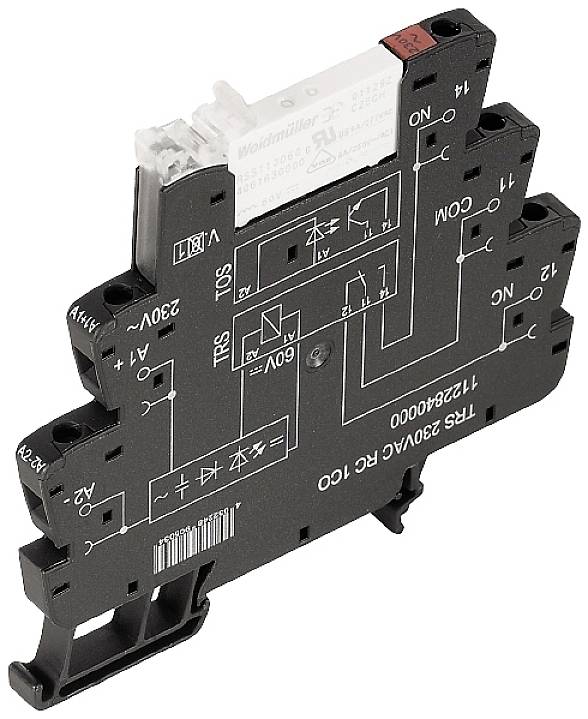

'Relais-Interface-Modul mit Schaltplan und technischen Angaben, Bild von Weidmüller. Verwendet zur elektrischen Signal- und Leistungssteuerung.'

Produkt-Art

Koppelrelais

Kontaktart

1 Wechsler

Nennspannung

120 V/AC

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Lieferung Di., 1. Dez.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (25,13 € / Stück)

251,26 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
Lagertemperatur: -40 °C...85 °C
Nennstrom AC: 7 mA
Nennleistung: 840 mVA
Ansprech-/Abfallspannung typ.: 79 V / 60 V AC
Statusanzeige: LED grün
Nennschaltspannung: 250 V AC
Einschaltstrom: 20 A / 20 ms
Schaltleistung DC (ohmsch), max.: 144 W @ 24 V
min. Schaltleistung: 1 mA @ 1 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Nein
Mechanische Schaltstellungsanzeige: Nein
Bemessungsspannung: 300 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
Stehstoßspannung: 6 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Anzugsdrehmoment, max.: 0,4 Nm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: 1 mm²
Klingenmaß: Gr. PH0
Schaltspannung DC, max.: 250 V
Ausschaltverzögerung: < 4 ms
RC-Filter: 94 Ω / 100 nF
Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
Anzugs-/Rückfallstrom, typ.: 4 mA / 2.5 mA AC
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Ja
Spulenspannung Ersatzrelais: 60 V DC

Produkt-Art: Koppelrelais

Typ: TRS 120VACRC 1COAU C1D2

Anschluss: Schrauben

Herstellerfarbe: Schwarz

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi + 5 µ Au

Nennspannung: 120 V/AC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 5 x 10⁶ Zyklen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Tiefe: 87.8 mm

Breite: 6.4 mm

Höhe: 89.6 mm

Abm.: (B x H x T) 6.4 x 89.6 x 87.8 mm

Inhalt: 10 St.

Gewicht: 34 g

RoHS-konform: Ja

Dauerstrom (max.): 6 A

Betriebsspannung: 120 V/AC

Einschalt-Strom: 20 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1914872 Weidmüller TRS 120VACRC 1COAU C1D2 Koppelrelais 120 V/AC 6 A 1 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1914872 Weidmüller TRS 120VACRC 1COAU C1D2 Koppelrelais 120 V/AC 6 A 1 Wechsler 10 St.

Beschreibung

Weidmüller Koppelrelais TRS120VACRC1COAUC1D2

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 120 V AC 10 %, 1WTyp:TRS120VACRC1COAUC1D2Ausführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:108..132 VBemessungssteuerspeisespannung Us bei AC 60 Hz:108..132 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:89,6 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRS120VACRC1COAUC1D2: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118375725

Geliefert wird: Weidmüller Koppelrelais 120 V AC 10 %, 1W TRS120VACRC1COAUC1D2, Verpackungseinheit: 10 Stk., EAN: 4050118375725
