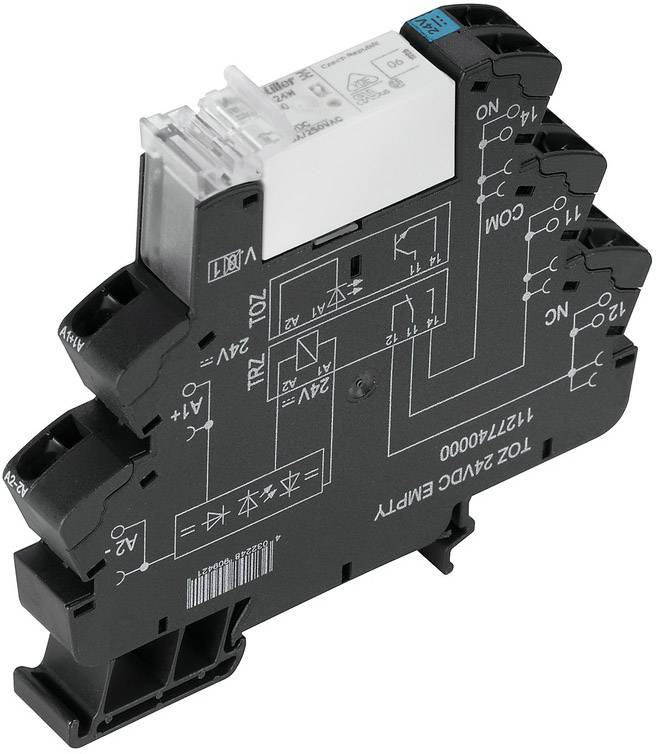

Abbildung ähnlich
Abbildung ähnlich
Weidmüller TRZ 120VAC RC 1CO 16A Koppelrelais 120 V/AC 16 A 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koppelrelais
Kontaktart
1 Wechsler
Nennspannung
120 V/AC
Schaltspannung (max.)
250 V/AC
Schaltstrom (max.)
16 A
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
231,09 €
3
2% = 5,63 €
225,46 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 10 St.)
Gesamt (23,11 € / Stück)
231,09 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
- Lagertemperatur: -40 °C...85 °C
- Nennstrom AC: 5,5 mA
- Nennleistung: 0,73 VA
- Ansprech-/Abfallspannung typ.: 65 V / 23 V AC
- Statusanzeige: LED grün
- Nennschaltspannung: 250 V AC
- Einschaltstrom: 30 A / 4 s
- Schaltleistung DC (ohmsch), max.: 384 W @ 24 V
- min. Schaltleistung: 10 mA @ 10 V, 100 mA @ 5 V
- max. Schaltfrequenz bei Nennlast: 0,1 Hz
- Tragschiene: TS 35
- Prüftaste: Nein
- Mechanische Schaltstellungsanzeige: Nein
- Bemessungsspannung: 300 V
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Spannungsfestigkeit Eingang - Ausgang: 1,2 kVeff / 5 s
- Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
- Stehstoßspannung: 6 kV (1,2/50 µs)
- Abisolierlänge Bemessungsanschluss: 8 mm
- Klemmbereich, Bemessungsanschluss: 1,5 mm²
- Klemmbereich, min.: 0,14 mm²
- Klemmbereich, max.: 2,5 mm²
- Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,14 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,14 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
- Klingenmaß: 0,6 x 3,5 mm
- Schaltspannung DC, max.: 250 V
- Ausschaltverzögerung: ≤ 7 ms
- RC-Filter: 94 Ω / 100 nF
- Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
- Anzugs-/Rückfallstrom, typ.: 3.5 mA / 1 mA AC
- Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Ja
- Spulenspannung Ersatzrelais: 110 V DC
- Produkt-Art
Koppelrelais
- Typ
TRZ 120VAC RC 1CO 16A
- Anschluss
Federklemme
- Herstellerfarbe
Schwarz
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
120 V/AC
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
16 A
- Max. Schaltleistung
4000 VA
- Mechanische Lebensdauer
30 x 106 Zyklen
- Luft-/Kriechstrecke (Spule/Kontakte)
5.5 mm
IP20
- Max. Temperatur
+60 °C
- Min. Temperatur
-40 °C
- Tiefe
87.8 mm
- Breite
12.8 mm
- Höhe
90.5 mm
- Abm.
(B x H x T) 12.8 x 90.5 x 87.8 mm
- Inhalt
10 St.
- Gewicht
55 g
- RoHS-konform
Ja
- Dauerstrom (max.)
16 A
- Betriebsspannung
120 V/AC
- Einschalt-Strom
30 A
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1913483 Weidmüller TRZ 120VAC RC 1CO 16A Koppelrelais 120 V/AC 16 A 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1913483 Weidmüller TRZ 120VAC RC 1CO 16A Koppelrelais 120 V/AC 16 A 1 Wechsler 10 St.
Beschreibung
Relaiskoppler als montierte Baugruppe bestehend aus Steckrelais und Stecksockel. Steuer- und Laststromkreis sind galvanisch getrennt.
Lieferumfang
- Geliefert wird: Weidmüller Koppelrelais 120V AC 10%,1W(AgNi) TRZ120VACRC1CO16A, Verpackungseinheit: 10 Stk., EAN: 4050118288414
