Weidmüller TRZ 24VUC 1CO AGSNO Koppelrelais 24 V DC/AC 6 A 1 Wechsler 10 St. kaufen

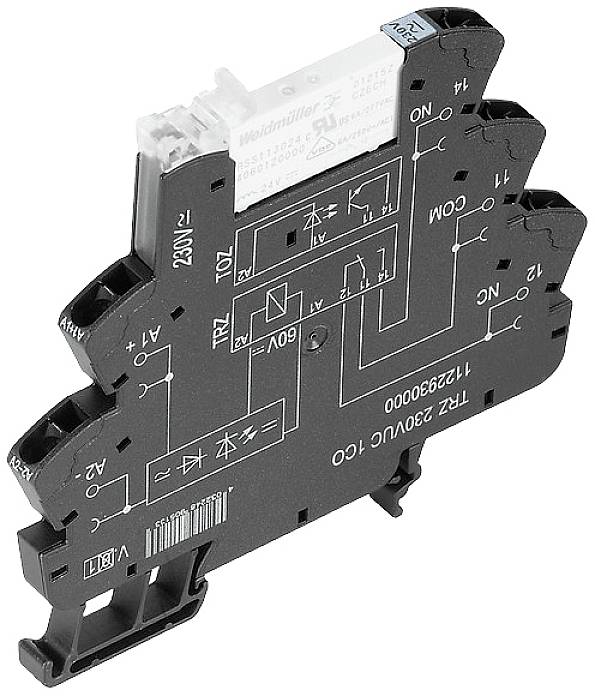

Elektrisches Relais von Weidmüller, zeigt Schaltplan auf der Vorderseite, geeignet für Spannungen von 24V und 230V.

Produkt-Art

Koppelrelais

Kontaktart

1 Wechsler

Nennspannung

24 V DC/AC

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Lieferung Mi., 30. Dez. 2026

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (13,87 € / Stück)

138,65 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
Lagertemperatur: -40 °C...85 °C
Nennstrom AC: 11,7 mA
Nennleistung: 270 mVA / 154 mW
Ansprech-/Abfallspannung typ.: 16 V / 5 V AC 20 V / 6 V DC
Statusanzeige: LED grün
Nennschaltspannung: 250 V AC
Einschaltstrom: 30 A / 20 ms
Schaltleistung DC (ohmsch), max.: 144 W @ 24 V
min. Schaltleistung: 100 mA @ 12 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Nein
Mechanische Schaltstellungsanzeige: Nein
Bemessungsspannung: 300 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
Stehstoßspannung: 6 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
Klingenmaß: 0,6 x 3,5 mm
Schaltspannung DC, max.: 250 V
Ausschaltverzögerung: ≤ 40 ms
Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
Anzugs-/Rückfallstrom, typ.: 8.5 mA / 2 mA AC 5 mA / 1 mA DC
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Ja
Spulenspannung Ersatzrelais: 24 V DC

Produkt-Art: Koppelrelais

Typ: TRZ 24VUC 1CO AGSNO

Anschluss: Federklemme

Herstellerfarbe: Schwarz

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO

Nennspannung: 24 V DC/AC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 5 x 10⁶ Zyklen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Tiefe: 87.8 mm

Breite: 6.4 mm

Höhe: 90.5 mm

Abm.: (B x H x T) 6.4 x 90.5 x 87.8 mm

Inhalt: 10 St.

Gewicht: 30.8 g

RoHS-konform: Ja

Dauerstrom (max.): 6 A

Betriebsspannung: 24 V

Einschalt-Strom: 30 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1915799 Weidmüller TRZ 24VUC 1CO AGSNO Koppelrelais 24 V DC/AC 6 A 1 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1915799 Weidmüller TRZ 24VUC 1CO AGSNO Koppelrelais 24 V DC/AC 6 A 1 Wechsler 10 St.

Beschreibung

Weidmüller Koppelrelais TRZ 24VUC 1CO AGSNO

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 24V UC 10%,1W(AgSnO)Typ:TRZ 24VUC 1CO AGSNOAusführung des elektrischen Anschlusses:FederzuganschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:21,6..26,4 VBemessungssteuerspeisespannung Us bei AC 60 Hz:21,6..26,4 VBemessungssteuerspeisespannung Us bei DC:21,6..26,4 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:AC/DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:90,5 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRZ 24VUC 1CO AGSNO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118426939

Geliefert wird: Weidmüller Koppelrelais 24V UC 10%,1W(AgSnO) TRZ 24VUC 1CO AGSNO, Verpackungseinheit: 10 Stk., EAN: 4050118426939
