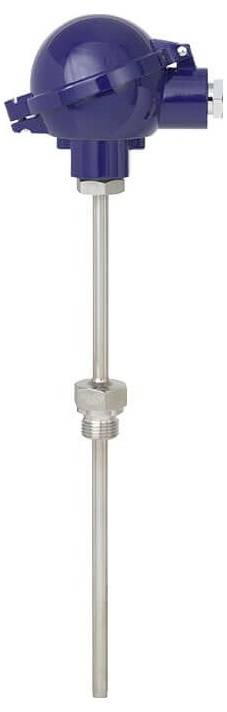

WIKA 14413425 TR10-C Widerstandsthermometer -30 bis 300 °C
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Widerstandsthermometer
Messbereich Temperatur (min.)
-30 °C
Messbereich Temperatur (max.)
300 °C
Anschluss
G 1/2"
Typ
TR10-C
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (474,79 € / Stück)
474,79 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Ausgangssignal: 4 ... 20 mA, 2-Draht-Technik
- Einheit: °C
- Prozessanschluss: G 1/2 B
- Schutzrohr: Gerade, Einschraubgewinde, Form 2G DIN 43772
- Schutzrohrwerkstoff: CrNi-Stahl 1.4571
- Bauform: Kopf
- Dichtung: Ohne
- Messbereich Anfang - Vorzeichen: Plus (inkl. 0)
- Messbereich Anfang: 0
- Messbereich Ende - Vorzeichen: Plus (inkl. 0)
- Messbereich Ende: 150
- Temperaturbereich der gewählten Klasse: -30...+300°C
- Anschlussgehäuse: BSZ, Aluminium, Kugelform, Klappdeckel
- Kabeleingang: Standard-Kabeleingang
- Gewindegröße Kabeleingang: M20 x 1,5
- Transmitter: T15, Digital-Transmitter, 4…20 mA, programmierbar
- Anschluss zum Halsrohr: M24 x 1,5
- Schutzrohrdurchmesser: 9x1 mm
- Einbaulänge [A] [U1]: 250 mm
- Halslänge [MH/N]: 130 mm
- Durchmesser Messeinsatz: 6 mm
- Mantelwerkstoff Messeinsatz: CrNi-Stahl 1.4571
- Schutzrohrgesamtlänge im Ersatzfall [L]: 395 mm
- Messeinsatzlänge im Ersatzfall [l5]: 405 mm
- Explosionsschutz / elektrische Zulassung: ATEX
- Zündschutzart: Ex ia
- Montageposition Transmitter: Messeinsatz
- Explosionsschutz: ATEX/IECEx
- Zulässige Umgebungstemperatur Transmitter: Standard -40...85°C
- Konfiguration: Kundenspezifisch konfiguriert
- Konfiguration Sensor: Pt100
- Eingangskonfiguration: 4-Leiter
- Fehlersignalisierung: Zusteuernd 3,5 mA
- Produkt-Art
Widerstandsthermometer
- Typ
TR10-C
- Ausgänge
Analog Strom
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Messbereich Temperatur (min.)
-30 °C
- Messbereich Temperatur (max.)
300 °C
- Messbereich Temperatur
-30 bis 300 °C
- Anschluss
G 1/2"
- Gehäusematerial
Aluminium
- Genauigkeitsklasse
A
- Länge
405 mm
- Durchmesser
6 mm
- Abm.
(Ø x L) 6 mm x 405 mm
- Ex Zone
1
- Inhalt
1 St.
- Anschluss
G 1/2 B
Dokumente & Downloads
Datenblatt
Datenblatt 3525129 WIKA 14413425 TR10-C Widerstandsthermometer -30 bis 300 °C
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3525129 WIKA 14413425 TR10-C Widerstandsthermometer -30 bis 300 °C
Beschreibung
TR10-C Widerstandsthermometer mit mehrteiligem Einschraub-Schutzrohr
Technische Daten nach Datenblatt: TE 60.03
Explosionsschutz / elektrische Zulassung: ATEX
Zündschutzart: Ex i
Zone 1 Gas [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4-Leiter
Klasse A, EN 60751
Temperaturbereich der gewählten Klasse: -30...+300°C
Anschlussgehäuse: BSZ, Aluminium, Kugelform, Klappdeckel
Kabeleingang: Standard-Kabeleingang
Gewindegröße Kabeleingang: M20 x 1,5
Transmitter: T15, Digital-Transmitter, 4…20 mA, programmierbar
Anschluss zum Halsrohr: M24 x 1,5
Schutzrohr: Gerade, Einschraubgewinde, Form 2G DIN 43772
Schutzrohrdurchmesser: 9x1 mm
Prozessanschluss: G 1/2 B
Schutzrohrwerkstoff: CrNi-Stahl 1.4571
Einbaulänge [A] [U1]: 250 mm
Halslänge [MH/N]: 130 mm
Durchmesser Messeinsatz: 6 mm
Mantelwerkstoff Messeinsatz: CrNi-Stahl 1.4571
Dichtung: Ohne
Montageposition Transmitter: Messeinsatz
Schutzrohrgesamtlänge im Ersatzfall [L]: 395 mm
Messeinsatzlänge im Ersatzfall [l5]: 405 mm
Digitaler Temperatur-Transmitter für Widerstandsthermometer T15
Technische Daten nach Datenblatt: TE 15.01
Ausgangssignal: 4 ... 20 mA, 2-Draht-Technik
Bauform: Kopf
Explosionsschutz: ATEX/IECEx
Zündschutzart: Ex ia
Zulässige Umgebungstemperatur Transmitter: Standard -40...85°C
Konfiguration: Kundenspezifisch konfiguriert
Konfiguration Sensor: Pt100
Eingangskonfiguration: 4-Leiter
Einheit: °C
Messbereich Anfang - Vorzeichen: Plus (inkl. 0)
Messbereich Anfang: 0
Messbereich Ende - Vorzeichen: Plus (inkl. 0)
Messbereich Ende: 150
Fehlersignalisierung: Zusteuernd 3,5 mA
Technische Daten nach Datenblatt: TE 60.03
Explosionsschutz / elektrische Zulassung: ATEX
Zündschutzart: Ex i
Zone 1 Gas [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4-Leiter
Klasse A, EN 60751
Temperaturbereich der gewählten Klasse: -30...+300°C
Anschlussgehäuse: BSZ, Aluminium, Kugelform, Klappdeckel
Kabeleingang: Standard-Kabeleingang
Gewindegröße Kabeleingang: M20 x 1,5
Transmitter: T15, Digital-Transmitter, 4…20 mA, programmierbar
Anschluss zum Halsrohr: M24 x 1,5
Schutzrohr: Gerade, Einschraubgewinde, Form 2G DIN 43772
Schutzrohrdurchmesser: 9x1 mm
Prozessanschluss: G 1/2 B
Schutzrohrwerkstoff: CrNi-Stahl 1.4571
Einbaulänge [A] [U1]: 250 mm
Halslänge [MH/N]: 130 mm
Durchmesser Messeinsatz: 6 mm
Mantelwerkstoff Messeinsatz: CrNi-Stahl 1.4571
Dichtung: Ohne
Montageposition Transmitter: Messeinsatz
Schutzrohrgesamtlänge im Ersatzfall [L]: 395 mm
Messeinsatzlänge im Ersatzfall [l5]: 405 mm
Digitaler Temperatur-Transmitter für Widerstandsthermometer T15
Technische Daten nach Datenblatt: TE 15.01
Ausgangssignal: 4 ... 20 mA, 2-Draht-Technik
Bauform: Kopf
Explosionsschutz: ATEX/IECEx
Zündschutzart: Ex ia
Zulässige Umgebungstemperatur Transmitter: Standard -40...85°C
Konfiguration: Kundenspezifisch konfiguriert
Konfiguration Sensor: Pt100
Eingangskonfiguration: 4-Leiter
Einheit: °C
Messbereich Anfang - Vorzeichen: Plus (inkl. 0)
Messbereich Anfang: 0
Messbereich Ende - Vorzeichen: Plus (inkl. 0)
Messbereich Ende: 150
Fehlersignalisierung: Zusteuernd 3,5 mA
Lieferumfang
- Geliefert wird: Wika Wiegand TR10-C,ExiPt100,4L-30.300° Kl.A,6mm,T15 250mm 14413425, Verpackungseinheit: 1 Stk., EAN:
