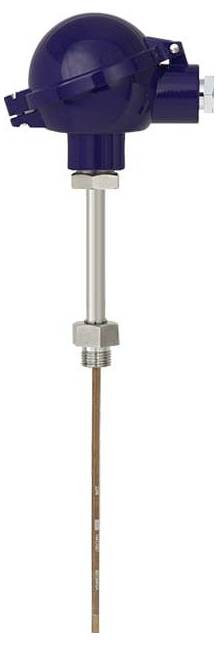

WIKA 14427615 TR10-B PT100 Widerstandsthermometer -30 bis 300 °C
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Widerstandsthermometer
Ausführung
PT100
Messbereich Temperatur (min.)
-30 °C
Messbereich Temperatur (max.)
300 °C
Anschluss
Kabelverschraubung M20
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (449,58 € / Stück)
449,58 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Ausgangssignal: 4 ... 20 mA, 2-Draht-Technik
- Einheit: °C
- Bauform: Kopf
- Dichtung: Kupfer
- Messbereich Anfang - Vorzeichen: Minus
- Messbereich Anfang: 30
- Messbereich Ende - Vorzeichen: Plus (inkl. 0)
- Messbereich Ende: 300
- Temperaturbereich der gewählten Klasse: -30...+300°C
- Anschlussgehäuse: BSZ, Aluminium, Kugelform, Klappdeckel
- Kabeleingang: Standard-Kabeleingang
- Gewindegröße Kabeleingang: M20 x 1,5
- Transmitter: T15, Digital-Transmitter, 4…20 mA, programmierbar
- Anschluss zum Halsrohr: M24 x 1,5
- Halslänge [MH/N]: 150 mm
- Durchmesser Messeinsatz: 6 mm
- Mantelwerkstoff Messeinsatz: CrNi-Stahl 1.4571
- Messeinsatzlänge im Ersatzfall [l5]: 375 mm
- Explosionsschutz / elektrische Zulassung: ATEX
- Zündschutzart: Ex ia
- Montageposition Transmitter: Messeinsatz
- Explosionsschutz: ATEX/IECEx
- Zulässige Umgebungstemperatur Transmitter: Standard -40...85°C
- Konfiguration: Kundenspezifisch konfiguriert
- Konfiguration Sensor: Pt100
- Eingangskonfiguration: 4-Leiter
- Fehlersignalisierung: Zusteuernd 3,5 mA
- Halsrohr: D = 12 x 2,5 mm
- Gewindegröße: M18x1,5
- Halsrohr Werkstoff: CrNi-Stahl 1.4571
- Einbaulänge [A] [l1/A/U2]: 200 mm
- Produkt-Art
Widerstandsthermometer
- Typ
TR10-B
- Ausführung
PT100
- Ausgänge
Analog Strom
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Messbereich Temperatur (min.)
-30 °C
- Messbereich Temperatur (max.)
300 °C
- Messbereich Temperatur
-30 bis 300 °C
- Anschluss
Kabelverschraubung M20
- Gehäusematerial
Aluminium
- Genauigkeitsklasse
A
- Länge
200 mm
- Durchmesser
6 mm
- Abm.
(Ø x L) 6 mm x 200 mm
- Ex Zone
1
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3525810 WIKA 14427615 TR10-B PT100 Widerstandsthermometer -30 bis 300 °C
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3525810 WIKA 14427615 TR10-B PT100 Widerstandsthermometer -30 bis 300 °C
Beschreibung
TR10-B Widerstandsthermometer zum Einbau in ein Schutzrohr
Technische Daten nach Datenblatt: TE 60.02
Explosionsschutz / elektrische Zulassung: ATEX
Zündschutzart: Ex i
Zone 1 Gas [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4-Leiter
Klasse A, EN 60751
Temperaturbereich der gewählten Klasse: -30...+300°C
Anschlussgehäuse: BSZ, Aluminium, Kugelform, Klappdeckel
Kabeleingang: Standard-Kabeleingang
Gewindegröße Kabeleingang: M20 x 1,5
Transmitter: T15, Digital-Transmitter, 4…20 mA, programmierbar
Anschluss zum Halsrohr: M24 x 1,5
Halsrohr: D = 12 x 2,5 mm
Gewindegröße: M18x1,5
Halsrohr Werkstoff: CrNi-Stahl 1.4571
Halslänge [MH/N]: 150 mm
Einbaulänge [A] [l1/A/U2]: 200 mm
Durchmesser Messeinsatz: 6 mm
Mantelwerkstoff Messeinsatz: CrNi-Stahl 1.4571
Dichtung: Kupfer
Montageposition Transmitter: Messeinsatz
Messeinsatzlänge im Ersatzfall [l5]: 375 mm
Digitaler Temperatur-Transmitter für Widerstandsthermometer T15
Technische Daten nach Datenblatt: TE 15.01
Ausgangssignal: 4 ... 20 mA, 2-Draht-Technik
Bauform: Kopf
Explosionsschutz: ATEX/IECEx
Zündschutzart: Ex ia
Zulässige Umgebungstemperatur Transmitter: Standard -40...85°C
Konfiguration: Kundenspezifisch konfiguriert
Konfiguration Sensor: Pt100
Eingangskonfiguration: 4-Leiter
Einheit: °C
Messbereich Anfang - Vorzeichen: Minus
Messbereich Anfang: 30
Messbereich Ende - Vorzeichen: Plus (inkl. 0)
Messbereich Ende: 300
Fehlersignalisierung: Zusteuernd 3,5 mA
Technische Daten nach Datenblatt: TE 60.02
Explosionsschutz / elektrische Zulassung: ATEX
Zündschutzart: Ex i
Zone 1 Gas [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4-Leiter
Klasse A, EN 60751
Temperaturbereich der gewählten Klasse: -30...+300°C
Anschlussgehäuse: BSZ, Aluminium, Kugelform, Klappdeckel
Kabeleingang: Standard-Kabeleingang
Gewindegröße Kabeleingang: M20 x 1,5
Transmitter: T15, Digital-Transmitter, 4…20 mA, programmierbar
Anschluss zum Halsrohr: M24 x 1,5
Halsrohr: D = 12 x 2,5 mm
Gewindegröße: M18x1,5
Halsrohr Werkstoff: CrNi-Stahl 1.4571
Halslänge [MH/N]: 150 mm
Einbaulänge [A] [l1/A/U2]: 200 mm
Durchmesser Messeinsatz: 6 mm
Mantelwerkstoff Messeinsatz: CrNi-Stahl 1.4571
Dichtung: Kupfer
Montageposition Transmitter: Messeinsatz
Messeinsatzlänge im Ersatzfall [l5]: 375 mm
Digitaler Temperatur-Transmitter für Widerstandsthermometer T15
Technische Daten nach Datenblatt: TE 15.01
Ausgangssignal: 4 ... 20 mA, 2-Draht-Technik
Bauform: Kopf
Explosionsschutz: ATEX/IECEx
Zündschutzart: Ex ia
Zulässige Umgebungstemperatur Transmitter: Standard -40...85°C
Konfiguration: Kundenspezifisch konfiguriert
Konfiguration Sensor: Pt100
Eingangskonfiguration: 4-Leiter
Einheit: °C
Messbereich Anfang - Vorzeichen: Minus
Messbereich Anfang: 30
Messbereich Ende - Vorzeichen: Plus (inkl. 0)
Messbereich Ende: 300
Fehlersignalisierung: Zusteuernd 3,5 mA
Lieferumfang
- Geliefert wird: Wika Wiegand TR10-B,ExiPt100,4L-30.300° Kl.A,6mm,T15 200mm 14427615, Verpackungseinheit: 1 Stk., EAN:
