Abbildung ähnlich
Abbildung ähnlich

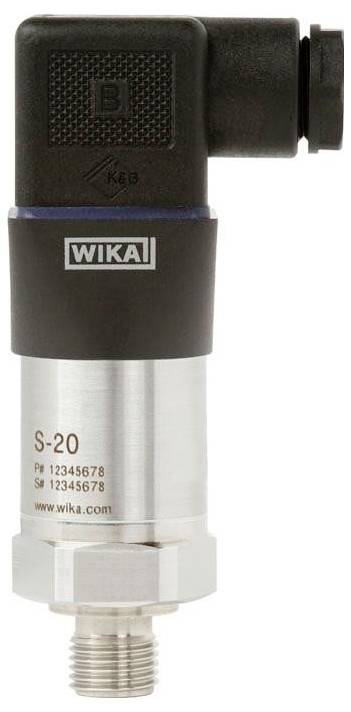

WIKA Drucksensor 1 St. S-20 0 bar bis 2.5 bar Ventilstecker ISO 4400 (Ø) 2.5 mm
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
Ventilstecker ISO 4400
Ausführung
Relativdruck
Messbereich (Druck) (max.)
2.5 bar
Typ
S-20
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
382,35 €
3
2% = 9,32 €
373,03 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (382,35 € / Stück)
382,35 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Elektrischer Anschluss: Winkelstecker DIN 175301-803 A inklusive Gegenstecker
- Prozessanschluss: G 1/2 B EN 837 ; Dichtung: Kupfer
- Zulassungen: cULus
- Test-Protokoll: NODATA
- Nichtlinearität: 0,25% BFSL
- Überdruckgrenze: 3-fach
- Kanalbohrung: D 2,5 mm
- Belegung elektrischer Ausgang: U+=1, U-=2, S+=3
- Zulässige Messstofftemperatur: -30...+100°C
- Schock- und Vibrationsfestigkeit: 100 g Schock, 20 g Vibration
- Produkt-Art
Drucksensor
- Typ
S-20
- Anschluss
Ventilstecker ISO 4400
- Ausführung
Relativdruck
- Ausgänge
Analog Spannung
- Ausgangssignal (min.)
0 V
- Ausgangssignal (max.)
10 V
- Genauigkeit
0.25 %
- Messbereich (Druck) (min.)
0 bar
- Messbereich (Druck) (max.)
2.5 bar
- Messbereich (Druck)
0 bar bis 2.5 bar
- Min. Temperatur
-30 °C
- Max. Temperatur
+100 °C
- Durchmesser
2.5 mm
- Abm.
(Ø) 2.5 mm
- Inhalt
1 St.
- Anschluss
G 1/2 B EN 837 ; Dichtung: Kupfer
Dokumente & Downloads
Datenblatt
Datenblatt 3525441 WIKA Drucksensor 1 St. S-20 0 bar bis 2.5 bar Ventilstecker ISO 4400 (Ø) 2.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3525441 WIKA Drucksensor 1 St. S-20 0 bar bis 2.5 bar Ventilstecker ISO 4400 (Ø) 2.5 mm
Beschreibung
Hochwertiger Druckmessumformer für allgemeine industrielle AnwendungenTyp S-20Nichtlinearität: 0,25% BFSLMessbereich: 0...2,5 barProzessanschluss: G 1/2 B nach EN 837Dichtung: Kupferzulässige Messstofftemperatur: -30...+100°CAusgangssignal: 0 ... 10 V, 3-LeiterHilfsenergie: DC 12...35 VElektrischer Anschluss: Winkelstecker DIN 175301-803 AKonfektionierung elektrischer Anschluss: inklusive GegensteckerPerformance Level: ohneBelegung elektrischer Ausgang: U+=1, U-=2, S+=3Zulassungen: cULusÜberlastsicherheit: 3-fachAbgleichtemperatur: 15 ... 25 °CSchock- und Vibrationsfestigkeit: 100 g Schock, 20 g VibrationTest-Protokoll: mit Test-ProtokollTechnische Daten: gemäß WIKA Datenblatt PE 81.61Kundenspezifisch: WIKA Standard - Spezifikation gemäß DatenblattEinfuhrdokumentation GUS-Staaten: ohne
Lieferumfang
- Geliefert wird: Wika Wiegand Druckmessumf S-20 3L 0.2,5bar 0.10V -30° 14071200, Verpackungseinheit: 1 Stk., EAN:
