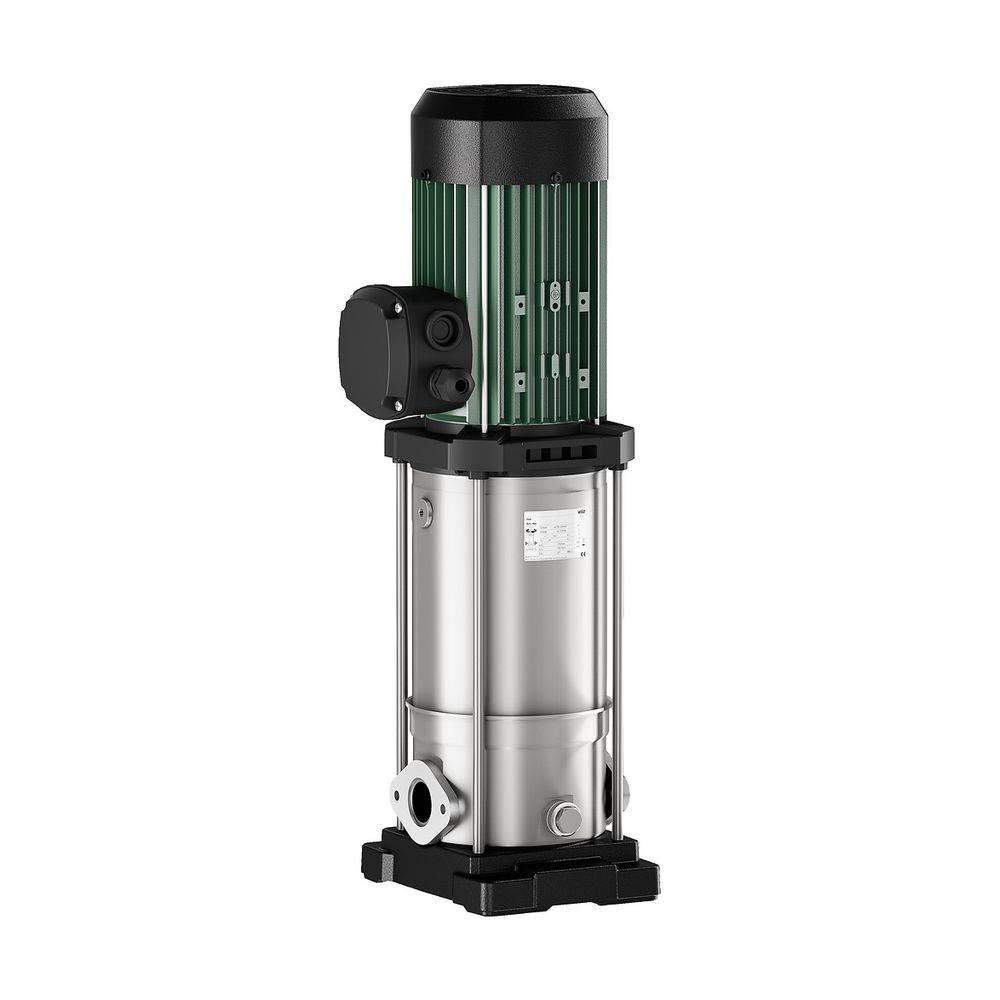

Wilo Medana Hochdruck-Kreiselpumpe CV1-L.1009-1/E/E/16O, 4,2kW, 400V, G 1 1/2", PN 16
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
2.185,29 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Druckerhöhung, Pumpen
- Hersteller-Produktgruppe: Wilo-Medana CV1-L
- Hersteller-Artikelnummer: 4240529
- Nennstrom: 7,8
- Gewicht: 41,4
- Anzahl der Phasen: 3
- Max. Volumenstrom: 15,6
- Max. Förderhöhe: 115,3
- Flanschform: oval
- Drehzahl: 2900
- Umgebungstemperatur: -15 - 50
- Bemessungsspannung: 230 - 400
- Werkstoff des Anschlusses: rostfreier Stahl
- Einbaulänge: 242
- Frequenz: 50 Hz
- Schutzart (IP): IP55
- Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
- Motorausgangsleistung (P2): 4,2
- Mindesteffizienzindex (MEI): 0,7
- Anschlussstandard Einlassseite: ISO 228-1
- Anschlussstandard Auslassseite: ISO 228-1
- Normmotor: nein
- Motor-Energieeffizienzklasse: IE3
- Selbstansaugend: nein
- Max. Arbeitsdruck: 16
- Werkstoff des Pumpengehäuses: rostfreier Stahl
- Pumpenhöhe: 143
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4301)
- Mediumtemperatur (Dauerbetrieb): -20 - 120
- Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
- Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
- Rohraußendurchmesser, Anschluss Einlassseite: 40
- Rohraußendurchmesser, Anschluss Auslassseite: 40
- Werkstoffgüte Anschluss: Edelstahl 304 (1.4301)
- Anschluss Auslassseite: Flansch
- Druckstufe Flanschanschluss Einlassseite: PN 16
- Druckstufe Flanschanschluss Auslassseite: PN 16
- Volumenstrom (BEP): 9,446
- Förderhöhe bei Volumenstrom (BEP): 922,516269
- Trinkwasserkonform nach UBA: Ja
- Betriebsspannung
400 V
- Förderhöhe (max.)
115.3 m
- Förderdruck (max.)
11.53 bar
- Ausführung
Medana CV1-L.1009-1/E/E/16O
- Leistungsaufnahme (P1)
4200 W
- Gewicht
41.4 kg
4.2 kW
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 928039986 Wilo Medana Hochdruck-Kreiselpumpe CV1-L.1009-1/E/E/16O, 4,2kW, 400V, G 1 1/2", PN 16
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 928039986 Wilo Medana Hochdruck-Kreiselpumpe CV1-L.1009-1/E/E/16O, 4,2kW, 400V, G 1 1/2", PN 16
Beschreibung
Die normalsaugende mehrstufige Pumpe Wilo-Medana CV1-L deckt die grundlegenden Kundenbedürfnisse ab und erreicht eine hohe Hydraulikleistung. Das kompakte und robuste Design mit korrosionsbeständigen Komponenten ermöglicht den Einsatz in Trinkwasseranwendungen. Sie kann bei Umgebungstemperaturen bis 50°C eingesetzt werden und bietet ein großes Einsatzgebiet für die Pumpenintegration in Systeme.
Betriebsdaten Produktdaten Min. Medientemperatur: -20 oC
Max. Medientemperatur: 120 oC
Max. Umgebungstemperatur: 50 oC
Maximaler Betriebsdruck: 16 bar
Maximaler Zulaufdruck: 6 bar
Mindesteffizienzindex (MEI): 0.7
Motordaten Spannungstoleranz: Motornennleistung: 4200 W
Motor-Effizienzklasse: Nennstrom: 7.8 A
Nenndrehzahl: 2900 U/Min
Motorwirkungsgrad: 88.2
Motorwirkungsgrad: 88.8
Motorwirkungsgrad: 88.3
Isolationsklasse: F
Schutzart: Werkstoffe Pumpengehäuse: rostfreier Stahl
Laufrad: rostfreier Stahl
Welle: rostfreier Stahl
Wellendichtung: BQ1E3GG
Material Dichtung: EPDM
Einbaumaße Saugseitiger Rohranschluss: G 11/2
Druckseitiger Rohranschluss: G 11/2
Bestellinformationen Fabrikat: Produktbezeichnung: Medana CV1
L.1009-1/E/E/16O Gewicht netto ca.: 41.4 kg
Artikelnummer: 4240529
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauform.
Pumpe in kompakter Bauart mit durchgehender Motor-Pumpenwelle und drehrichtungsunabhängiger Gleitringdichtung. Stufenkammern, Lauf- und Leiträder sind aus Edelstahl. Pumpen-Grundplatte aus kataphoresebeschichtetem Gusseisen mir Ovalflanschanschlüssen.
Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann zudem in Feuerlöschanlagen, Waschanlagen, Bewässerung sowie für die Regenwassernutzung verwendet werden.
Besonderheiten/Produktvorteile
Geeignet für Trinkwasseranwendungen und spezielle Anwendungen dank Edelstahlkonstruktion
Platzsparendes, kompaktes und robustes Pumpendesign
Geeignet für den Einsatz bei Umgebungstemperaturen von bis zu 50 °C und erweitertem Anwendungsbereich, insbesondere für die Systemintegration
Lieferumfang
Mehrstufige vertikale Pumpe Wilo-Medana CV1-L
Ovalgegenflansche aus Edelstahl Rp 1 bis Rp 2" mit dazugehörigen Schrauben, Muttern und Dichtungen
Einbau- und Betriebsanleitung
Bauart
Pumpe in Inline-Bauart mit durchgehender Motor-/Pumpenwelle
Pumpenhydraulik und Pumpengehäuse aus 1.4301 (AISI 304)
Pumpenlaufräder, Stufenkammern, Welle und Pumpengehäuse aus 1.4404 (AISI316L) Edelstahl auf Anfrage. Pumpengehäuse aus 1.4404 (AISI316L) nur erhältlich mit DIN-Rundflansch
Ovalflanschanschluss
DIN-Rundflansch oder Victaulic-Anschluss erhältlich auf Anfrage
Wechselstrom- oder Drehstrommotor
Motorschutz ist optional für 3~-Motoren verfügbar. Diese Option ist für den Einsatz mit externem Frequenzumrichter erforderlich
Wechselstrommotor ausgestattet mit Kondensator mit integriertem thermischem Motorschutz (inkl. automatischer Wiedereinschaltung)
Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)
Bypass-Sets sind als Zubehör erhältlich
Betriebsdaten
Fördermedium: Wasser
Produktdaten
Min. Medientemperatur: -20 °C
Max. Medientemperatur: 120 °C
Min. Umgebungstemperatur: -15 °C
Max. Umgebungstemperatur: 50 °C
Maximaler Betriebsdruck: 16 bar
Maximaler Zulaufdruck: 6 bar
Mindesteffizienzindex (MEI): 0.7
Motordaten
Netzanschluss: 3~400 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung: 4200 W
Motor-Effizienzklasse: IE3
Nennstrom: 7.8 A
Nenndrehzahl: 2900 U/Min
Motorwirkungsgrad 50%: 88.2 %
Motorwirkungsgrad 75%: 88.8 %
Motorwirkungsgrad 100%: 88.3 %
Isolationsklasse: F
Schutzart: IP55
Werkstoffe
Pumpengehäuse: Edelstahl
Laufrad: Edelstahl
Welle: Edelstahl
Wellendichtung: BQ1EGG
Material Dichtung: EPDM
Material Stufenkammer: Edelstahl

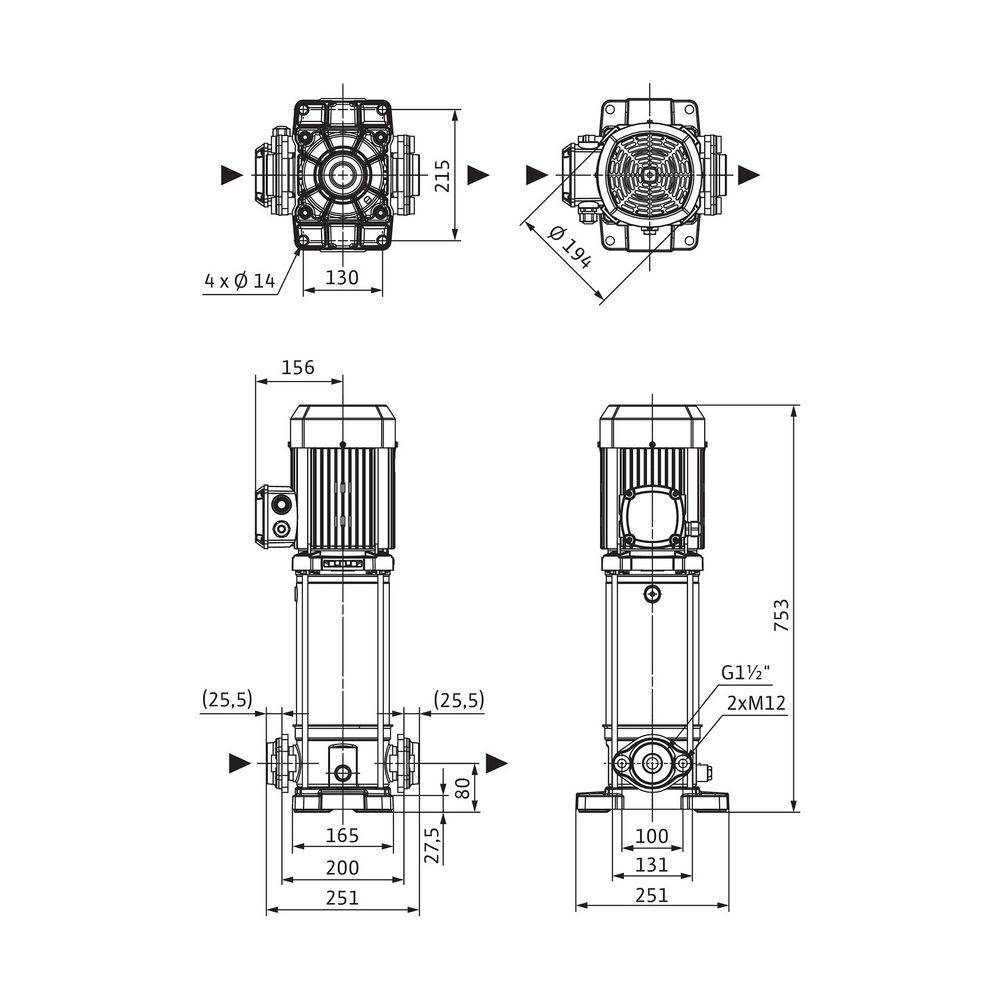

Einbaumaße
Saugseitiger Rohranschluss: G 1½
Druckseitiger Rohranschluss: G 1½
Bestellinformationen
Fabrikat: Wilo
Produktbezeichnung: Medana CV1-L.1009-1/E/E/16O
Gewicht netto ca.: 41.4 kg
Artikelnummer: 4240529
Wasserversorgung und Druckerhöhung
Industrielle Umwälzanlagen
Prozesswasser
Geschlossene Kühlkreisläufe
Feuerlöschanlagen
Waschanlagen
Bewässerung
Regenwassernutzung
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauform. Pumpe in kompakter Bauart mit durchgehender Motor-Pumpenwelle und drehrichtungsunabhängiger Gleitringdichtung. Stufenkammern, Laufund Leiträder sind aus Edelstahl. Pumpen-Grundplatte aus kataphoresebeschichtetem Gusseisen mir Ovalflanschanschlüssen. Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann zudem in Feuerlöschanlagen, Waschanlagen, Bewässerung sowie für die Regenwassernutzung verwendet werden. Besonderheiten/Produktvorteile Geeignet für Trinkwasseranwendungen und spezielle Anwendungen dank Edelstahlkonstruktion Platzsparendes, kompaktes und robustes Pumpendesign Geeignet für den Einsatz bei Umgebungstemperaturen von bis zu 50 oC und erweitertem Anwendungsbereich, insbesondere für die Systemintegration Lieferumfang Mehrstufige vertikale Pumpe Wilo-Medana CV1-L Ovalgegenflansche aus Edelstahl Rp 1 bis Rp 2" mit dazugehörigen Schrauben, Muttern und Dichtungen Einbau- und Betriebsanleitung Bauart Pumpe in Inline-Bauart mit durchgehender Motor-/Pumpenwelle Pumpenhydraulik und Pumpengehäuse aus 1.4301 (AISI 304) Pumpenlaufräder, Stufenkammern, Welle und Pumpengehäuse aus 1.4404 (AISI316L) Edelstahl auf Anfrage. Pumpengehäuse aus 1.4404 (AISI316L) nur erhältlich mit DIN-Rundflansch Ovalflanschanschluss DIN-Rundflansch oder Victaulic-Anschluss erhältlich auf Anfrage Wechselstrom- oder Drehstrommotor Motorschutz ist optional für 3x-Motoren verfügbar. Diese Option ist für den Einsatz mit externem Frequenzumrichter erforderlich Wechselstrommotor ausgestattet mit Kondensator mit integriertem thermischem Motorschutz (inkl. automatischer Wiedereinschaltung) Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung) Bypass-Sets sind als Zubehör erhältlich
