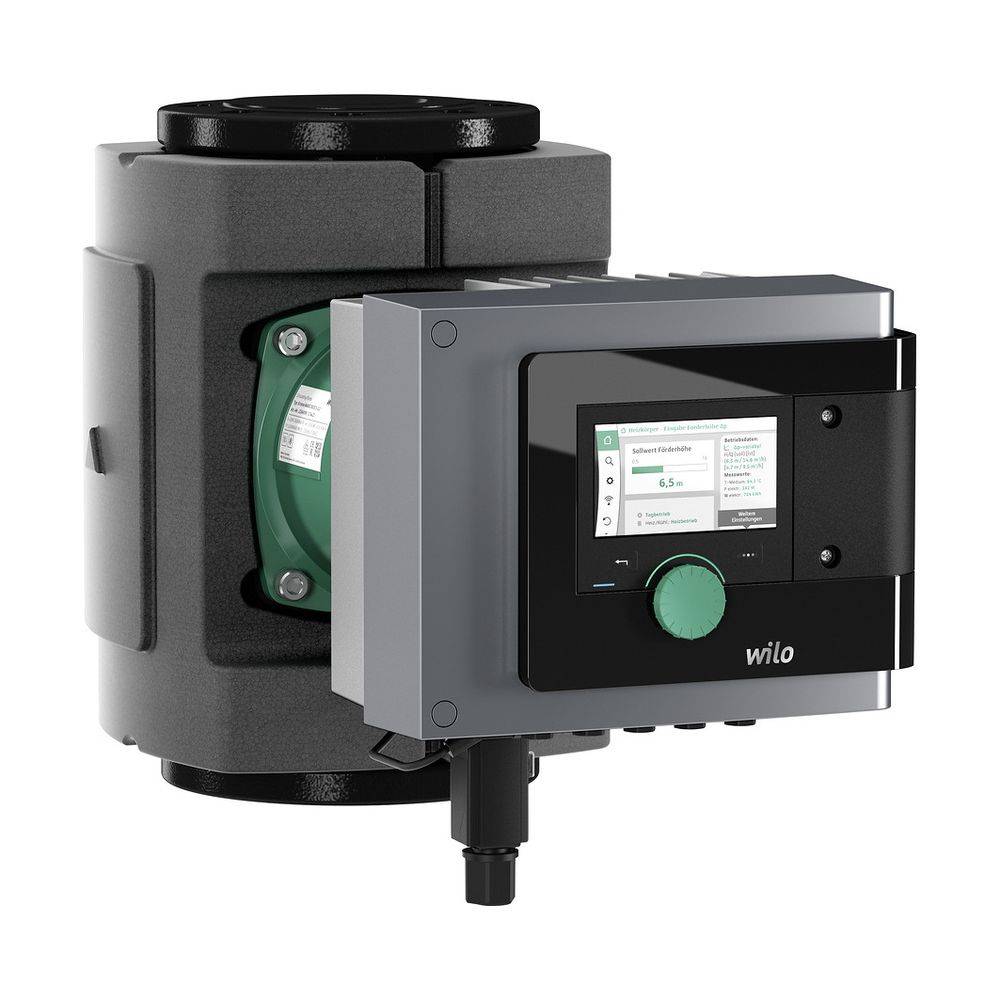

Wilo Stratos MAXO Nassläufer-Premium-Smart-Pumpe 40/0,5-12, 479W, 230V, DN 40, PN 16

Mit optimierten und innovativen Energiesparfunktionen setzt die Wilo-Stratos MAXO neue Standards für kommerzielle HVAC-Anwendungen im Bereich Energieeffizienz. Zudem macht ihre herausragende Benutzerfreundlichkeit die Bedienung für Sie so einfach wie noch nie.

Betriebsdaten area (C1) Stoerfestigkeit: EN 61800-3,2004+A1,2012
/industrial environment (C2) Netzanschluss: 1x230 V!, 50/60 Hz
Leistungsaufnahme: 490 W
Drehzal min.: 450 U/Min
Drehzahl max.: 3600 U/Min
Schutzart Motor: IPX4D
Kabelverschraubung: 5 x M16x1.5
Maximaler Betriebsdruck: 16 bar
Werkstoffe Pumpengehaeuse: EN-GJL-250
Laufrad: PPS-GF40
Welle: 1.4028, DLC-beschichtet
Lager: Kohle, antimonimpraegniert
Einbaumaße Saugseitiger Rohranschluß: DN 40
Druckseitiger Rohranschluß: DN 40
Baulaenge: 250 mm
Bestellinformationen Mindestzulaufhoehe bei 50oC: 5
Fabrikat: Wilo
Produktbezeichnung: Stratos MAXO 40/0,5
12 PN 16 Gewicht netto ca.: 16,4 kg
Artikelnummer: 2186272
Mindestzulaufhoehe bei 95oC: 12
Mindestzulaufhoehe bei 110oC: 18
Motordaten Energieeffizienzindex (EEI): 0,17
Stoeraussendung: EN 61800-3,2004+A1,2012
/residential

Premium Smart-Pumpe Wilo-Stratos MAXO
Hocheffizienz-Inline Nassläuferpumpe mit EC-Motor und elektronischer Leistungsanpassung. Einsetzbar für Heizungswasser, Kaltwasser und Wasser/Glykolgemische. Energieeffizienzindex (EEI) je nach Pumpentyp zwischen ≤ 0,17 und ≤ 0,19.
Regelarten:

Permanente, automatische Leistungs-Anpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus (Werkseinstellung). Bis zu 20 % Energieeinsparung gegenüber der Regelungsart dp-v.
Konstante Temperatur (T-const.)
Konstante Differenztemperatur (dT-const.)
Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Pumpen (Multi-Flow Adaptation).
Konstanter Volumenstrom (Q-const.)
Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung)
Konstanter Differenzdruck (dp-c)
Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe
Konstante Drehzahl (n-const.)
Benutzerdefinierte PID-Regelung

Funktionen:

Wärmemengenerfassung
Kältemengenerfassung
Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop)
Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell)
Einstellbare Volumenstrombegrenzung durch Q-Limit-Funktion (Q****min. und Qmax.)
Betriebsarten Doppelpumpen: Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v, Haupt-/Reservebetrieb
Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte)
Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung
Entlüftungsfunktion zur automatischen Entlüftung des Rotorraums
Automatische Nachtabsenkung
Automatische Deblockier-Funktion und integrierter Motorvollschutz
Trockenlauferkennung

Anzeige:

Regelungsart
Sollwert
Volumenstrom
Temperatur
Leistungsaufnahme
Elektrischer Verbrauch
Aktive Einflüsse (z.B. STOP, No-Flow Stop)

Ausführung:

2 konfigurierbare analoge Eingänge : 0-10 V, 2-10 V, 0-20 mA, 4-20 mA und handelsüblicher Pt1000; Spannungsversorgung mit +24 V DC
2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz))
2 konfigurierbare Melderelais für Betriebs- und Störmeldungen
Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR,CANopen)
Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway
Temperaturfühler integriert
Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
Graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle (ohne weiteres Zubehör) mittels Wilo Assistant App
Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10 V oder 4-20 mA)
Außenaufstellung mit Wetterschutz gemäß Einbau- und Betriebsanleitung möglich
Datum und Uhrzeit voreingestellt
Wärmedämmschale für Heizungsanwendungen

Lieferumfang

Pumpe
Optimierter Wilo-Connector für alle Baugrößen gleich
2x Kabelverschraubung M16 x 1,5
Unterlegscheiben für Flanschschrauben M12 und M16 (bei Anschlussnennweiten DN 32 bis DN 65)
2x Dichtungen bei Gewindeanschluss
Wärmedämmschale
Einbau- und Betriebsanleitung kompakt

Optionales Zubehör:

Kälteisolierung ClimaForm zur Vermeidung von Kondensatbildung
CIF-Modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
Pt1000 (B) Rohranlegefühler (für Trinkwarmwasser)
Pt1000 (AA) Sensor zum Einbau in Tauchhülse
Differenzdrucksensor

Betriebsdaten

Fördermedium: Wasser, Ethylenglykol, Propylenglykol
Min. Medientemperatur: -10 °C
Max. Medientemperatur: 110 °C
Min. Umgebungstemperatur: -10 °C
Max. Umgebungstemperatur: 40 °C
Maximaler Betriebsdruck: 16 bar
Mindestzulaufhöhe bei 50°C: 5 m
Mindestzulaufhöhe bei 95°C: 12 m
Mindestzulaufhöhe bei 110°C: 18 m

Motordaten

Energieeffizienzindex (EEI): 0.17
Netzanschluss: 1~230 V ±10%, 50/60 Hz
Strom (min): 0.2 A
Strom (max): 2.49 A
Motornennleistung: 479 W
Drehzahl min.: 650 U/Min
Drehzahl max.: 3600 U/Min
Leistungsaufnahme: 10 W
Leistungsaufnahme: 570 W
Störaussendung: EN 61800-3;2004+A1;2012 / Wohnbereich (C1)
Störfestigkeit: EN 61800-3;2004+A1;2012 / Industriebereich (C2)
Isolationsklasse: F
Schutzart: IPX4D
Kabelverschraubung: 5 x M16x1.5

Werkstoffe

Pumpengehäuse: Grauguss
Laufrad: PPS-GF40
Welle: 1.4028, DLC-beschichtet
Lager: Kohle, antimonimprägniert

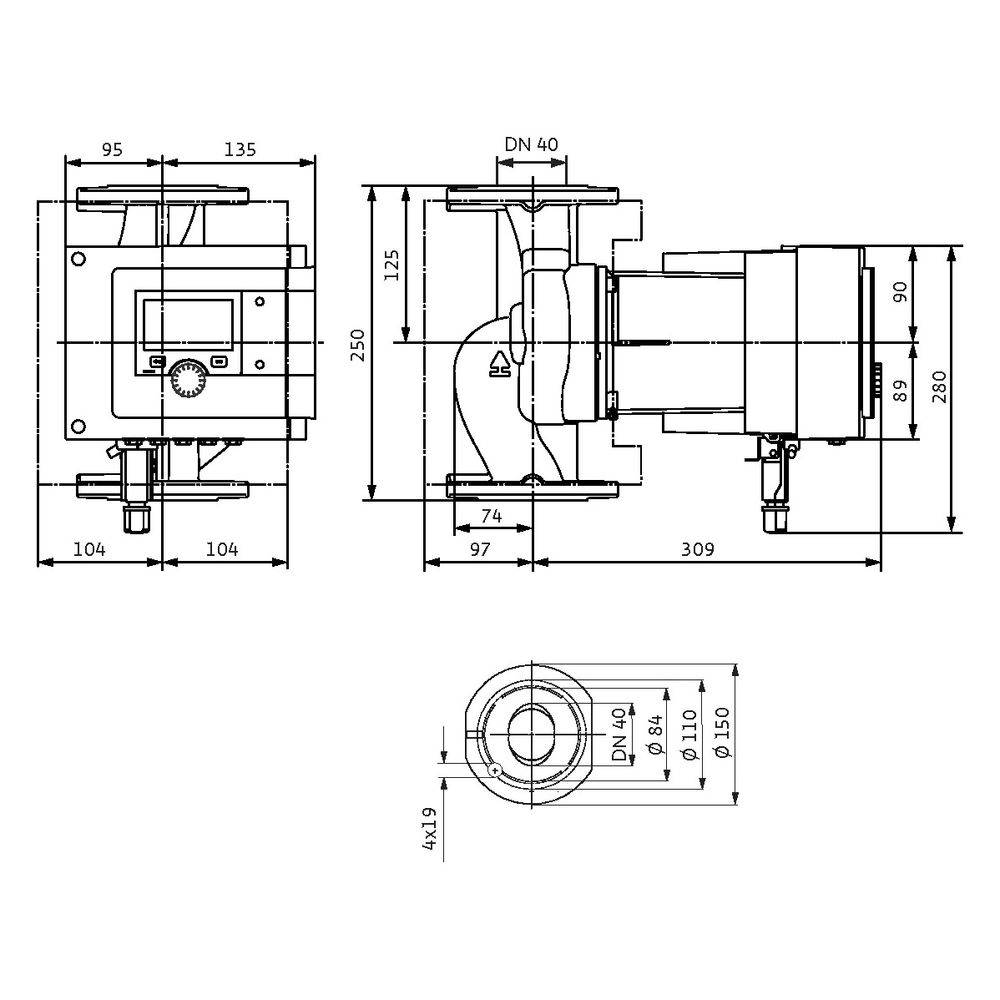

Einbaumaße

Pumpenanschluss: DN 40
Baulänge: 250 mm

Bestellinformationen

Fabrikat: Wilo
Produktbezeichnung: Stratos MAXO 40/0,5-12 PN 16
Gewicht netto ca.: 16.4 kg
Artikelnummer: 2186272


Warmwasserheizungen aller Systeme, Klimaanlagen, geschlossene Kühlkreisläufe, industrielle Umwälzanlagen.
