Wilo Sub Unterwassermotor-Pumpe TWI 4.05-04-D, 230V, Rp 1 1/2", PN 10/16/25/40, 550W
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
922,44 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Serie: Sub TWI 4
- Hersteller-Modellnummer: 4.05-04
- Hersteller-Warengruppe: Bohrlochtechnik, Pumpen
- Hersteller-Produktgruppe: Wilo-Sub TWI 4
- Hersteller-Artikelnummer: 6091351
- Nennstrom: 4,05
- Gewicht: 9,9
- Anzahl der Phasen: 1
- Eintauchtiefe: 350
- Max. Volumenstrom: 6,84
- Max. Förderhöhe: 25,54
- Drehzahl: 2850
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Bemessungsspannung: 230
- Max. elektrische Schalthäufigkeit: 20
- Frequenz: 50 Hz
- Schutzart (IP): IP68
- Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
- Motorausgangsleistung (P2): 0,55
- Volumenstrom (BEP): 3,978
- Förderhöhe bei Volumenstrom (BEP): 175,932198
- Max. Sandgehalt: 50
- Max. Arbeitsdruck: 40
- Werkstoff des Pumpengehäuses: rostfreier Stahl
- Isolationsklasse nach IEC: B
- Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4301)
- Mediumtemperatur (Dauerbetrieb): 3 - 30
- Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
- Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
- Rohraußendurchmesser, Anschluss Auslassseite: 40
- Anschluss Auslassseite: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Kabellänge: 1,5
- Trinkwasserkonform nach UBA: Ja
- Betriebsspannung
230 V
- Leistung (P2)
0.55 W
- Förderhöhe (max.)
25.54 m
- Besonderheiten
mehrstufig
- Gewicht
9.9 kg

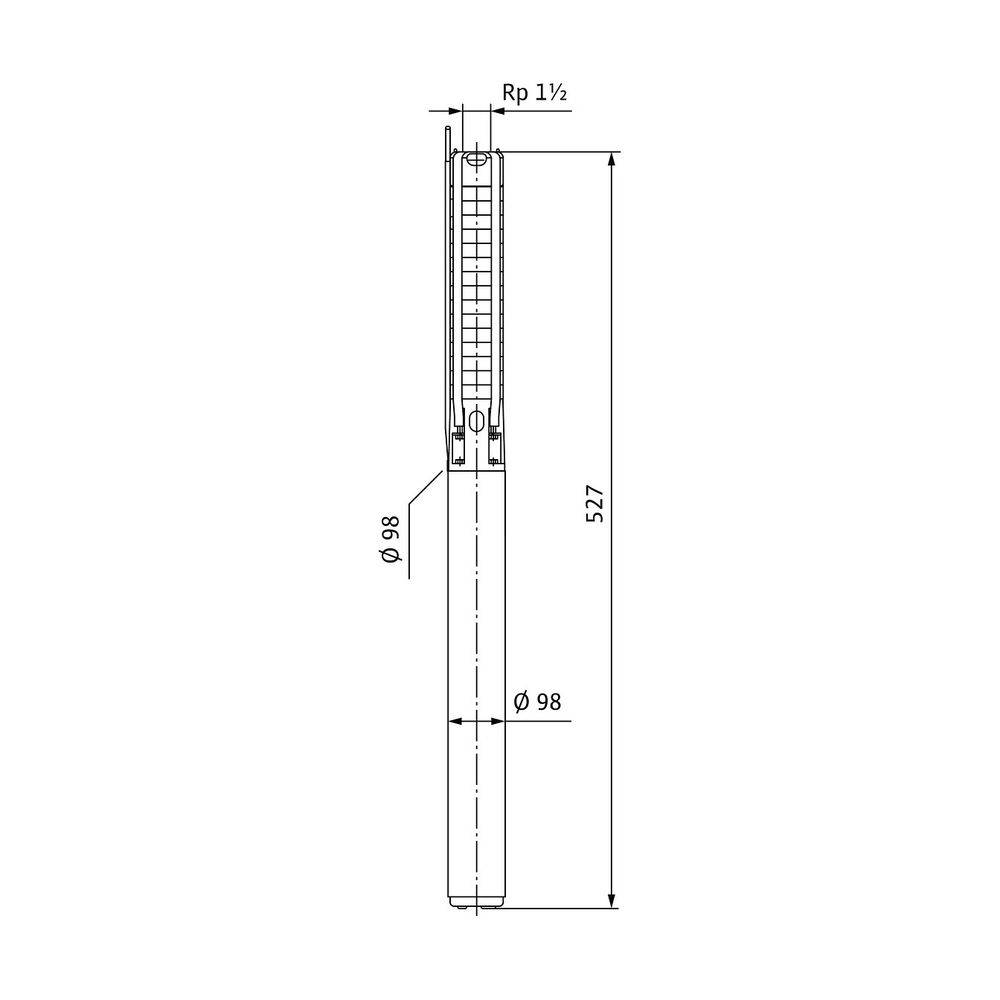

- Abm.
(Ø) 98 mm
- Durchmesser
98 mm
- Ausführung
Sub TWI 4.05-04-D
- Leistungsaufnahme (P1)
550 W
- Eintauchtiefe
350 m
- Anschluss
Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
- Max. Kabellänge
1.5 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 928040264 Wilo Sub Unterwassermotor-Pumpe TWI 4.05-04-D, 230V, Rp 1 1/2", PN 10/16/25/40, 550W
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 928040264 Wilo Sub Unterwassermotor-Pumpe TWI 4.05-04-D, 230V, Rp 1 1/2", PN 10/16/25/40, 550W
Beschreibung
Betriebsdaten Fördermedium: Water
Förderhöhe max.: 77.05 m
Aggregat Mindesteffizienzindex (MEI): 0.4
Druckseitiger Rohranschluss: Rp 11/2
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m3
Schutzart Motor: Max. Eintauchtiefe: 350 m
Min. Medientemperatur: 3 oC
Max. Medientemperatur: 30 oC
Gewicht netto ca.: 9.9 kg
Abmessungen: 98 mm
Motordaten Motorbauart: Tauchmotor gemäß IEC
60034-1 Netzanschluss: Motornennleistung: 550 W
Nenndrehzahl: 2850 U/Min
Nennstrom: 4.05 A
Einschaltart: Direkt (D)
Max. Schalthäufigkeit: 20
Motor Durchmesser: 98 mm
Min. Strömungsgeschwindigkeit am Motor: 0.08 m/s Kabel Länge Anschlusskabel: 1.5 m
Kabelquerschnitt: 3x1,5+1G1,5 mm2
Werkstoffe Pumpengehäuse: Stainless steel
Motorgehäuse: Stainless steel
Welle: Stainless steel
Laufrad: Stainless steel
Bestellinformationen Gewicht netto ca.: 9.9 kg
Fabrikat: Produktbezeichnung: Sub TWI 4.05-04-D
(1x230 V, 50 Hz) Artikelnummer: 6091351
Vollüberflutbare, mehrstufige Unterwassermotor-Pumpe zur Förderung von Brauch- und Trinkwasser (ACS-Zulassung) mit radialen- oder halb-axialen Laufrädern in Gliederbauweise für den vertikalen und horizontalen Einbau, mit integriertem Rückflussverhinderer. Korrosionsfreier Wechselstrom- oder Drehstrommotor für Direktanlauf mit Wasser-Glykol-Füllung. Hermetisch vergossen mit lackisolierter Wicklung, Harz getränkt und selbstschmierenden Lagern. Die Kühlung des Motors erfolgt durch das Fördermedium. Daher muss das Aggregat immer eingetaucht betrieben werden. Die Grenzwerte zur max. Medientemperatur und Mindestfließgeschwindigkeit müssen eingehalten werden. Die vertikale Aufstellung kann wahlweise mit oder ohne Kühlmantel erfolgen. Die horizontale Aufstellung muss immer in Verbindung mit einem Kühlmantel erfolgen. Lieferumfang: Unterwassermotor-Pumpe mit Anschlusskabel und ACS-Zulassung Wechselstromvariante inkl. Schaltkasten mit Kondensator, thermischem Motorschutz und Ein-/Ausschalter Einbau- und Betriebsanleitung
Vollüberflutbare, mehrstufige Unterwassermotor-Pumpe zur Förderung von Brauch- und Trinkwasser (ACS-Zulassung) mit radialen- oder halb-axialen Laufrädern in Gliederbauweise für den vertikalen und horizontalen Einbau, mit integriertem Rückflussverhinderer. Korrosionsfreier Wechselstrom- oder Drehstrommotor für Direktanlauf mit Wasser-Glykol-Füllung. Hermetisch vergossen mit lackisolierter Wicklung, Harz getränkt und selbstschmierenden Lagern. Die Kühlung des Motors erfolgt durch das Fördermedium. Daher muss das Aggregat immer eingetaucht betrieben werden. Die Grenzwerte zur max. Medientemperatur und Mindestfließgeschwindigkeit müssen eingehalten werden. Die vertikale Aufstellung kann wahlweise mit oder ohne Kühlmantel erfolgen. Die horizontale Aufstellung muss immer in Verbindung mit einem Kühlmantel erfolgen.
Lieferumfang:
Unterwassermotor-Pumpe mit Anschlusskabel und ACS-Zulassung
Wechselstromvariante inkl. Schaltkasten mit Kondensator, thermischem Motorschutz und Ein-/Ausschalter
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Wasser
Förderhöhe max.: 25.54
Aggregat
Mindesteffizienzindex (MEI): 0.4
Druckseitiger Rohranschluss: Rp 1½
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m³
Schutzart Motor: IP68
Max. Eintauchtiefe: 350 m
Min. Medientemperatur: 3 °C
Max. Medientemperatur: 30 °C
Gewicht netto ca.: 9.9 kg
Max. Durchmesser: 98 mm
Motordaten
Motorbauart: Unterwassermotor
Netzanschluss: 1~230 V, 50 Hz
Motornennleistung: 550 W
Nenndrehzahl: 2850 U/Min
Nennstrom: 4.05 A
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 20
Motor Durchmesser: 98 mm
Min. Strömungsgeschwindigkeit am Motor: 0.08 m/s
Kabel
Länge Anschlusskabel: 1.5 m
Kabelquerschnitt: 3x1!,5 + 1G1!,5 mm²
Werkstoffe
Pumpengehäuse: Edelstahl
Motorgehäuse: Edelstahl
Welle: Edelstahl
Laufrad: Edelstahl
Bestellinformationen
Gewicht netto ca.: 9.9 kg
Fabrikat: Wilo
Produktbezeichnung: Sub TWI 4.05-04-EM-D
Artikelnummer: 6091351
Zur Förderung von Trinkwasser (nach ACS und RI.SE), Regenwasser und Brauchwasser mit einem max. Sandgehalt von 50 g/m³ aus Brunnen und Zisternen für die:
Bewässerung
Beregnung
Wasserversorgung
Druckerhöhung
Grundwasserhaltung und -absenkung
Förderhöhe max.: 77.05 m
Aggregat Mindesteffizienzindex (MEI): 0.4
Druckseitiger Rohranschluss: Rp 11/2
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m3
Schutzart Motor: Max. Eintauchtiefe: 350 m
Min. Medientemperatur: 3 oC
Max. Medientemperatur: 30 oC
Gewicht netto ca.: 9.9 kg
Abmessungen: 98 mm
Motordaten Motorbauart: Tauchmotor gemäß IEC
60034-1 Netzanschluss: Motornennleistung: 550 W
Nenndrehzahl: 2850 U/Min
Nennstrom: 4.05 A
Einschaltart: Direkt (D)
Max. Schalthäufigkeit: 20
Motor Durchmesser: 98 mm
Min. Strömungsgeschwindigkeit am Motor: 0.08 m/s Kabel Länge Anschlusskabel: 1.5 m
Kabelquerschnitt: 3x1,5+1G1,5 mm2
Werkstoffe Pumpengehäuse: Stainless steel
Motorgehäuse: Stainless steel
Welle: Stainless steel
Laufrad: Stainless steel
Bestellinformationen Gewicht netto ca.: 9.9 kg
Fabrikat: Produktbezeichnung: Sub TWI 4.05-04-D
(1x230 V, 50 Hz) Artikelnummer: 6091351
Vollüberflutbare, mehrstufige Unterwassermotor-Pumpe zur Förderung von Brauch- und Trinkwasser (ACS-Zulassung) mit radialen- oder halb-axialen Laufrädern in Gliederbauweise für den vertikalen und horizontalen Einbau, mit integriertem Rückflussverhinderer. Korrosionsfreier Wechselstrom- oder Drehstrommotor für Direktanlauf mit Wasser-Glykol-Füllung. Hermetisch vergossen mit lackisolierter Wicklung, Harz getränkt und selbstschmierenden Lagern. Die Kühlung des Motors erfolgt durch das Fördermedium. Daher muss das Aggregat immer eingetaucht betrieben werden. Die Grenzwerte zur max. Medientemperatur und Mindestfließgeschwindigkeit müssen eingehalten werden. Die vertikale Aufstellung kann wahlweise mit oder ohne Kühlmantel erfolgen. Die horizontale Aufstellung muss immer in Verbindung mit einem Kühlmantel erfolgen. Lieferumfang: Unterwassermotor-Pumpe mit Anschlusskabel und ACS-Zulassung Wechselstromvariante inkl. Schaltkasten mit Kondensator, thermischem Motorschutz und Ein-/Ausschalter Einbau- und Betriebsanleitung
Vollüberflutbare, mehrstufige Unterwassermotor-Pumpe zur Förderung von Brauch- und Trinkwasser (ACS-Zulassung) mit radialen- oder halb-axialen Laufrädern in Gliederbauweise für den vertikalen und horizontalen Einbau, mit integriertem Rückflussverhinderer. Korrosionsfreier Wechselstrom- oder Drehstrommotor für Direktanlauf mit Wasser-Glykol-Füllung. Hermetisch vergossen mit lackisolierter Wicklung, Harz getränkt und selbstschmierenden Lagern. Die Kühlung des Motors erfolgt durch das Fördermedium. Daher muss das Aggregat immer eingetaucht betrieben werden. Die Grenzwerte zur max. Medientemperatur und Mindestfließgeschwindigkeit müssen eingehalten werden. Die vertikale Aufstellung kann wahlweise mit oder ohne Kühlmantel erfolgen. Die horizontale Aufstellung muss immer in Verbindung mit einem Kühlmantel erfolgen.
Lieferumfang:
Unterwassermotor-Pumpe mit Anschlusskabel und ACS-Zulassung
Wechselstromvariante inkl. Schaltkasten mit Kondensator, thermischem Motorschutz und Ein-/Ausschalter
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Wasser
Förderhöhe max.: 25.54
Aggregat
Mindesteffizienzindex (MEI): 0.4
Druckseitiger Rohranschluss: Rp 1½
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m³
Schutzart Motor: IP68
Max. Eintauchtiefe: 350 m
Min. Medientemperatur: 3 °C
Max. Medientemperatur: 30 °C
Gewicht netto ca.: 9.9 kg
Max. Durchmesser: 98 mm
Motordaten
Motorbauart: Unterwassermotor
Netzanschluss: 1~230 V, 50 Hz
Motornennleistung: 550 W
Nenndrehzahl: 2850 U/Min
Nennstrom: 4.05 A
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 20
Motor Durchmesser: 98 mm
Min. Strömungsgeschwindigkeit am Motor: 0.08 m/s
Kabel
Länge Anschlusskabel: 1.5 m
Kabelquerschnitt: 3x1!,5 + 1G1!,5 mm²
Werkstoffe
Pumpengehäuse: Edelstahl
Motorgehäuse: Edelstahl
Welle: Edelstahl
Laufrad: Edelstahl
Bestellinformationen
Gewicht netto ca.: 9.9 kg
Fabrikat: Wilo
Produktbezeichnung: Sub TWI 4.05-04-EM-D
Artikelnummer: 6091351
Zur Förderung von Trinkwasser (nach ACS und RI.SE), Regenwasser und Brauchwasser mit einem max. Sandgehalt von 50 g/m³ aus Brunnen und Zisternen für die:
Bewässerung
Beregnung
Wasserversorgung
Druckerhöhung
Grundwasserhaltung und -absenkung
