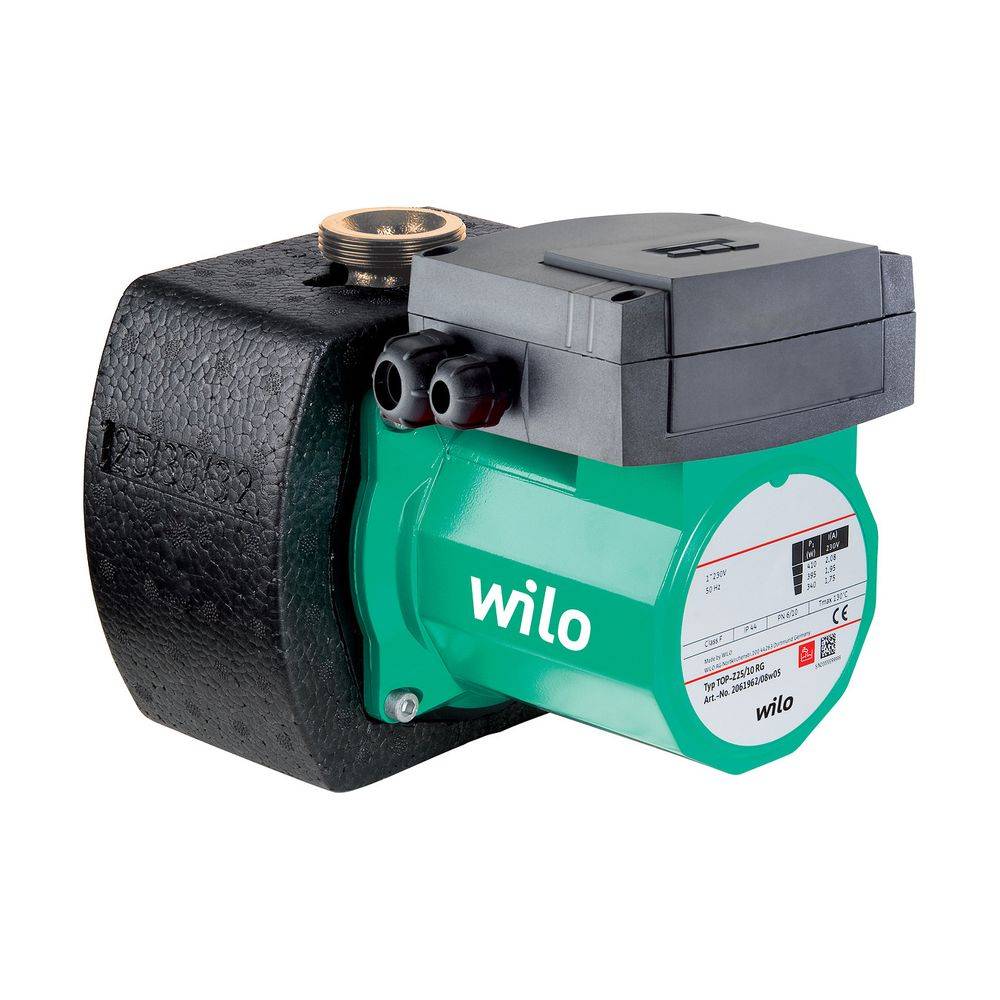

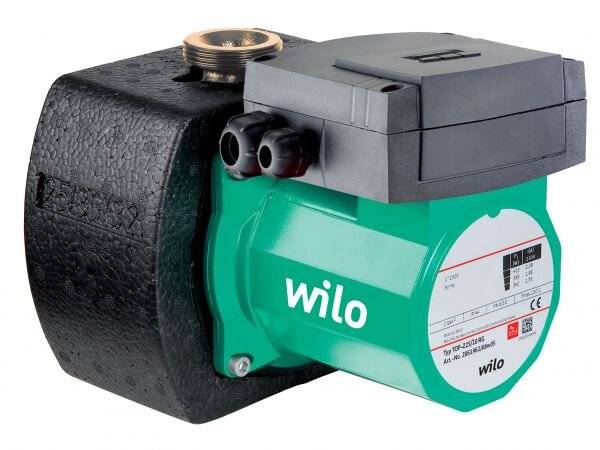

Wilo TOP-Z Nassläufer-Standardpumpe 25/10, 230V, PN 10/16, G 1 1/2", 180W, Rotguss
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
1.102,35 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Diese Umwälzpumpe ist nur für Trinkwasser geeignet. Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik. Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung. Ausstattung und Funktion Manuelle Leistungsanpassung mit 3 Drehzahlstufen Pumpen mit 1x Motor: P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät Pumpen mit 3x Motor: P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen P2 >= 180W: Motorvollschutz mit integrierter Auslöseelektronik Störleuchte Kontakt für Sammelstörmeldung Drehrichtungskontrollleuchte Netzanschluss 3x230V mit optionalem Umschaltstecker Pumpengehäuse in Rotguss oder Grauguss (Edelstahl typenabhängig) Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65) Wärmedämmschalen Zusätzliche Funktionen durch nachrüstbares Protect Module C: Störmeldung SSM als potenzialfreier Öffner Betriebsmeldung SBM als potenzialfreier Schließer Steuereingang Vorrang Aus" durch externen potenzialfreien Kontakt (Öffner) Blockiererkennung Motorvollschutz mit Auslösegerät Störquittierung Doppelpumpenmanagement (zwei Einzelpumpen parallel installiert): Haupt-/Reservebetrieb (automatische Störumschaltung/zeitabhängiger Pumpentausch)"
Technische Daten
- Hersteller-Warengruppe: Naßläuferpumpen, Standard
- Hersteller-Produktgruppe: Wilo-TOP-Z
- Hersteller-Artikelnummer: 2061964
- Haftungsübernahmevereinbarung: Ja
- Nennstrom: 1,62
- Anzahl der Phasen: 1
- Max. Volumenstrom: 9,5
- Max. Förderhöhe: 9,355
- Drehzahl: 2900
- Umgebungstemperatur: 0 - 40
- Bemessungsspannung: 230
- Einbaulänge: 180
- Frequenz: 50 Hz
- Schutzart (IP): IPX4D
- Leistungsaufnahme der Pumpe (solpump): 335
- Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump): 150
- Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
- Aufgenommene Motorleistung (P1) pro Motor: 0,335
- Volumenstrom (BEP): 4,136
- Förderhöhe bei Volumenstrom (BEP): 73,7365773
- Anschlussstandard Einlassseite: ISO 228-1
- Anschlussstandard Auslassseite: ISO 228-1
- Max. Arbeitsdruck: 10
- Werkstoff des Pumpengehäuses: Messing
- Doppelpumpe: nein
- Isolationsklasse nach IEC: H
- Werkstoffgüte des Pumpengehäuses: Bronze (Rg 5)
- Mediumtemperatur (Dauerbetrieb): 0 - 80
- Werkstoffgüte Gebläserad/Laufrad: PP-GF
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
- Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
- Rohraußendurchmesser, Anschluss Einlassseite: 40
- Rohraußendurchmesser, Anschluss Auslassseite: 40
- Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Druckstufe Flanschanschluss Einlassseite: PN 16
- Druckstufe Flanschanschluss Auslassseite: PN 16
- Trinkwasserkonform nach UBA: Ja
- Betriebsspannung
230 V
- Leistung (P2)
180 W
- Förderhöhe (max.)
9.355 m
- Gewicht
6.7 kg
- Ausführung
TOP-Z 25/10
- Leistungsaufnahme (P1)
335 W
- Max. Betriebsdruck
10 bar
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 903010736 Wilo TOP-Z Nassläufer-Standardpumpe 25/10, 230V, PN 10/16, G 1 1/2", 180W, Rotguss
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 903010736 Wilo TOP-Z Nassläufer-Standardpumpe 25/10, 230V, PN 10/16, G 1 1/2", 180W, Rotguss
Beschreibung
Betriebsdaten Netzanschluss: 1x230 V!, 50 Hz
Leistungsaufnahme: 335 W
Drehzahl max.: 2800 U/Min
Nennstrom: 1,62 A
Schutzart Motor: IPX4D
Kabelverschraubung: 2 x PG13.5
Werkstoffe Pumpengehaeuse: CC499K
Laufrad: PPE-GF30
Welle: 1.4122
Maximaler Betriebsdruck: 10 bar
Lager: Kohlegraphit
Einbaumaße Saugseitiger Rohranschluß: G 11/2
Druckseitiger Rohranschluß: G 11/2
Baulaenge: 180 mm
Bestellinformationen Fabrikat: Wilo
Produktbezeichnung: TOP-Z 25/10 (1x230
V, PN 10, RG) Max. zulaessige Wassergesamthaerte: 3.57
Gewicht netto ca.: 6,7 kg
Artikelnummer: 2061964
mmol/l (20odH) (3.21 mmol/l (18odH) for 20/4 + 25/6) Motordaten Stoeraussendung: EN 61000-6-3
Stoerfestigkeit: EN 61000-6-2
Diese Umwälzpumpe ist nur für Trinkwasser geeignet. Einsetzbar für TrinkwarmwasserZirkulationssysteme in Industrie und Gebäudetechnik. Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung. Ausstattung und Funktion Manuelle Leistungsanpassung mit 3 Drehzahlstufen Pumpen mit 1x Motor: P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät Pumpen mit 3x Motor: P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen P2 >= 180W: Motorvollschutz mit integrierter Auslöseelektronik Störleuchte Kontakt für Sammelstörmeldung Drehrichtungskontrollleuchte Netzanschluss 3x230V mit optionalem Umschaltstecker Pumpengehäuse in Rotguss oder Grauguss (Edelstahl typenabhängig) Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65) Wärmedämmschalen Zusätzliche Funktionen durch nachrüstbares Protect Module C: Störmeldung SSM als potenzialfreier Öffner Betriebsmeldung SBM als potenzialfreier Schließer Steuereingang "Vorrang Aus" durch externen potenzialfreien Kontakt (Öffner) Blockiererkennung Motorvollschutz mit Auslösegerät Störquittierung Doppelpumpenmanagement (zwei Einzelpumpen parallel installiert): Haupt-/Reservebetrieb (automatische Störumschaltung/zeitabhängiger Pumpentausch)
Diese Umwälzpumpe ist nur für Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 ≥ 180W: Motorvollschutz mit integrierter Auslöseelektronik
Störleuchte
Kontakt für Sammelstörmeldung
Drehrichtungskontrollleuchte
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguss (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Zusätzliche Funktionen durch nachrüstbares Protect Module C:
Störmeldung SSM als potenzialfreier Öffner
Betriebsmeldung SBM als potenzialfreier Schließer
Steuereingang "Vorrang Aus" durch externen potenzialfreien Kontakt (Öffner)
Blockiererkennung
Motorvollschutz mit Auslösegerät
Störquittierung
Doppelpumpenmanagement (zwei Einzelpumpen parallel installiert): Haupt-/Reservebetrieb (automatische Störumschaltung/zeitabhängiger Pumpentausch)
Betriebsdaten
Fördermedium: Wasser, Ethylenglykol, Propylenglykol
Max. Medientemperatur: 80 °C
Min. Medientemperatur: 0 °C
Min. Umgebungstemperatur: 0 °C
Max. Umgebungstemperatur: 40 °C
Temperaturbereich bei max. Umgebungstemperatur +40 °C: -20...+110
Maximaler Betriebsdruck: 10 bar
Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) für 20/4 + 25/6)
Motordaten
Störaussendung: EN 61000-6-3
Störfestigkeit: EN 61000-6-2
Netzanschluss: 1~230 V, 50 Hz
Leistungsaufnahme: 335 W
Drehzahl max.: 2800 U/Min
Nennstrom: 1.62 A
Schutzart Motor: IPX4D
Kabelverschraubung: 2 x PG13.5
Werkstoffe
Pumpengehäuse: Rotguss, CC470K
Laufrad: PPE-GF30
Welle: Edelstahl
Lager: Kohle, kunstharzimprägniert

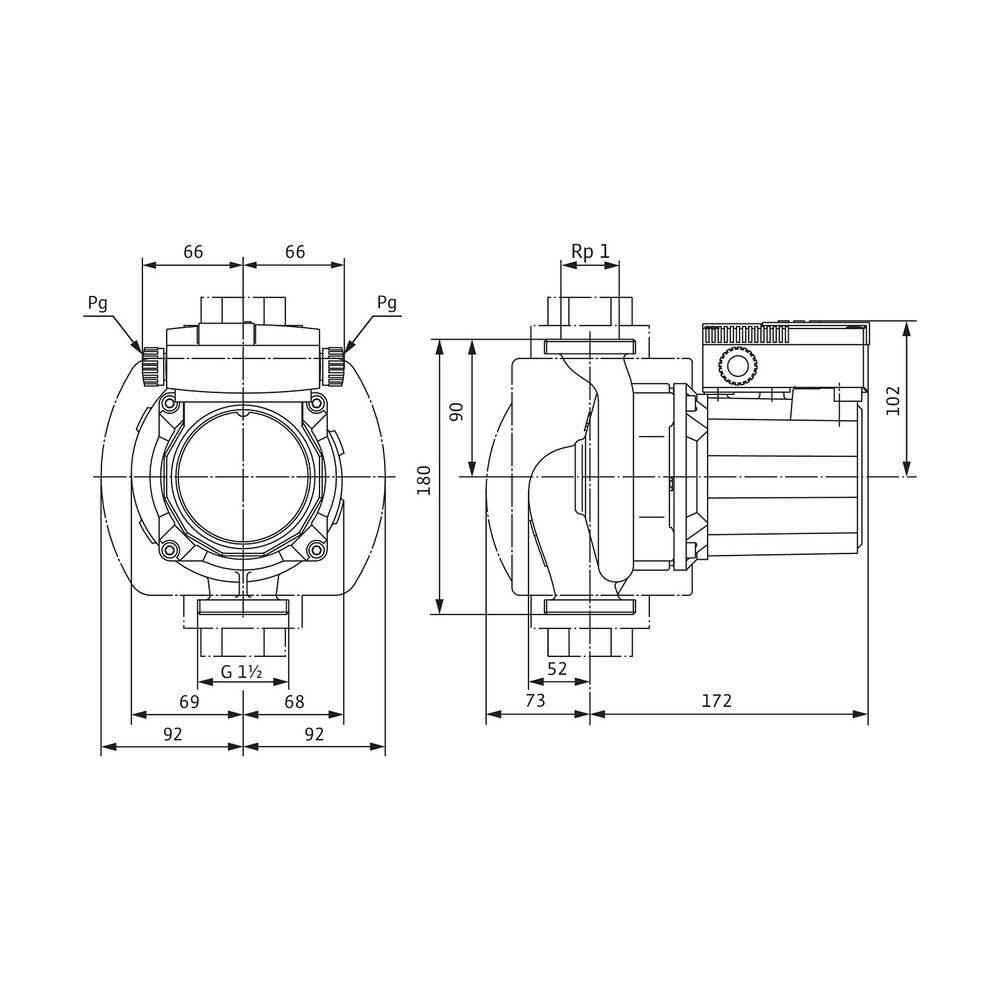

Einbaumaße
Pumpenanschluss: G 1½
Pumpenanschluss (alternative Bezeichnung): RP 1DN 25
Baulänge: 180 mm
Bestellinformationen
Fabrikat: Wilo
Produktbezeichnung: TOP-Z 25/10 (1~230 V, PN 10, RG)
Gewicht netto ca.: 6.7 kg
Artikelnummer: 2061964
