Wilo Yonos GIGA2.0-I Trockenläufer-Hocheffizienz-Einzelpumpe 65/1-14/2,2-R1, 400V, DN 65, PN 16, 2,2kW

Die Wilo-Yonos GIGA2.0-I ist eine elektronisch geregelte Inline-Trockenläuferpumpe, die sich für die Förderung großer Wassermengen über große Förderhöhen eignet. Sie bietet mit bewährter Pumpenhydraulik (MEI ≥0,4) und ausgereifter Motorentechnologie je nach Pumpentyp IE5- und IE4- Motoren für eine gleichermaßen hohe Energieeffizienz und Zuverlässigkeit. Mithilfe der bekannten Grüne-Knopftechnologie, einer klaren Menüführung und einem übersichtlichen Farbdisplay lässt sie sich sehr einfach bedienen. Analoge und digitale Schnittstellen bieten die Möglichkeit zur Einbindung in die Gebäudeautomation.

Betriebsdaten Fördermedium: Water
Medientemperatur: -20 oC
Umgebungstemperatur: 0 oC
Maximaler Betriebsdruck: 16 bar
Mindesteffizienzindex (MEI): 0.4
Motordaten Motor-Effizienzklasse: Störaussendung: Störfestigkeit: Netzanschluss: Motornennleistung: 2200 W
Drehzahl max.: 2890 U/Min
Nennstrom: 3.8 A
Isolationsklasse: F
Schutzart Motor: Motorschutz: KLF integriert
Werkstoffe Pumpengehäuse: Cast iron
Laufrad: PPE/PS-GF30
Welle: Stainless steel
Wellendichtung: AQ1EGG
Laterne: 5.1301/EN-GJL-250 KTL-coated

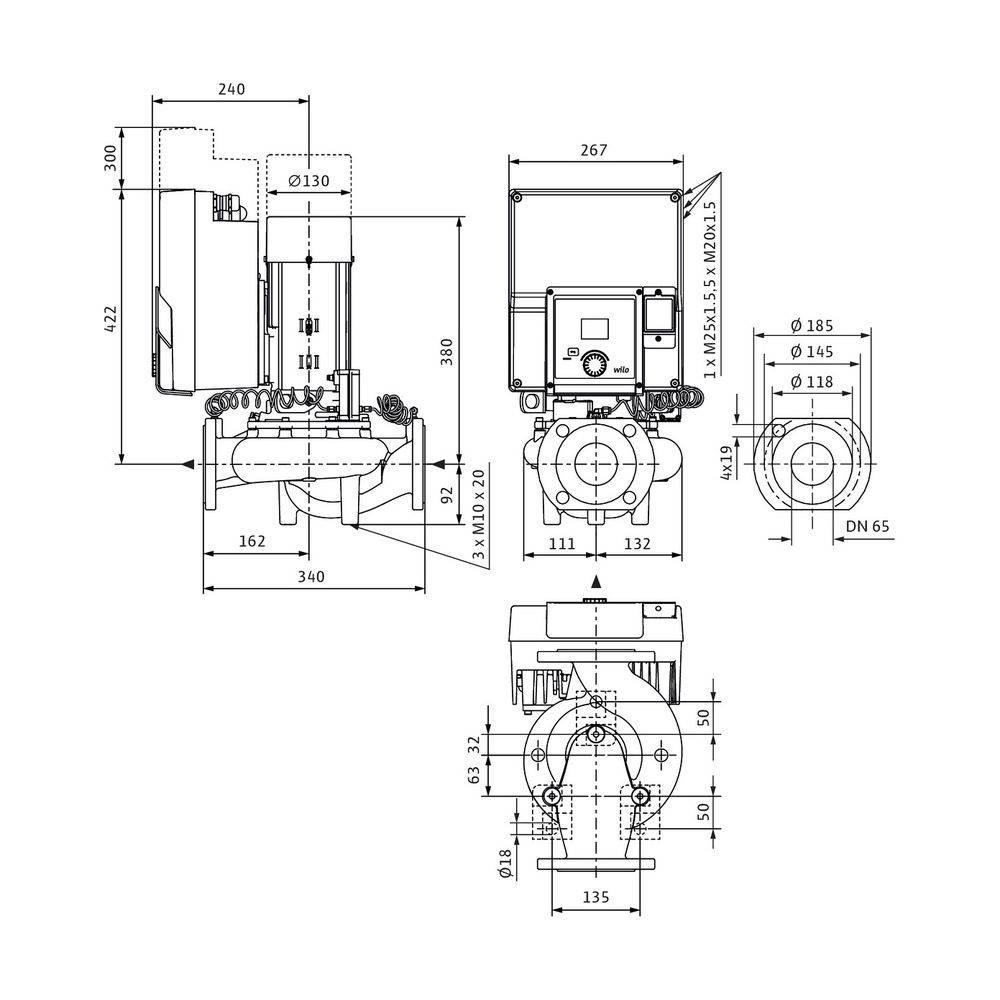

Einbaumaße Saugseitiger Rohranschluss: DN 65
Druckseitiger Rohranschluss: DN 65
Baulänge: 340 mm
Bestellinformationen Fabrikat: Produktbezeichnung: Yonos GIGA2.0-I 65/1
14/2,2-R1 Gewicht netto ca.: 34.3 kg
Artikelnummer: 2205125

Inline-Pumpe mit hoher Energieeffizienz mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI ≥ 0,4 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Yonos GIGA2.0-I ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.
Konstruktion ...-R1:

Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
Flansche PN 16 - nach EN 1092-2
Druckmessanschlüsse (R 1/8) für nachträglich möglichen Anbau eines Differenzdruckgebers (Ausführung ...-R1 ohne Differenzdruckgeber)
Pumpengehäuse und Laterne/Motorflansch serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die Wasserförderung bis Tmax. = +120°C oder +140°C (je nach Pumpentyp). Bis T ≤ +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
Anschlussspannungen:
3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz


Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
Störaussendung für Wohnbereich gemäß EN 61800-3:2018
Störfestigkeit für Industriebereich gemäß EN61800-3:2018



Regelarten:

Variabler Differenzdruck (dp-v)
Konstanter Differenzdruck (dp-c)
Konstante Drehzahl (n-const.)
Benutzerdefinierte PID-Regelung
Nur möglich mit Differenzdrucksensor:
Variabler Differenzdruck (dp-v)
Konstanter Differenzdruck (dp-c)



Funktionen:

Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
Integrierter Motorvollschutz
Nur möglich mit Differenzdrucksensor:
Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v



Anzeige im "Home-Screen" des graphischen Displays:

Aktuell eingestellte Regelungsart
Aktueller Sollwert
Aktueller Istwert
Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
Aktuelle Leistungsaufnahme

Ausführung:

1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für Sensorwert von Differenzdrucksensor
1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für externen Sollwertgeber
1 digitaler Eingang (Ext. AUS)
2 Melderelais für Betriebs- und Störmeldungen
Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Ethernet, Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
Wilo Net als Wilo-Systembus zur Kommunikation bei Doppelpumpenbetrieb
Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
Drehbares graphisches Farb-Display (2 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2 ... 10V oder 4 ... 20mA)
Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
Entlüftungsventil an der Laterne

Lieferumfang:

Pumpe
Einbau- und Betriebsanleitung und Konformitätserklärung

Zubehör (muss gesondert bestellt werden):
3 Konsolen mit Befestigungsmaterial für Fundamentaufbau

Blindflansche für Doppelpumpengehäuse
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet


Differenzdruckgeber DDG 2 ... 10V
Differenzdruckgeber DDG 4 ... 20mA

Betriebsdaten

Fördermedium: Wasser, Ethylenglykol, Propylenglykol
Min. Medientemperatur: -20 °C
Max. Medientemperatur: 120 °C
Min. Umgebungstemperatur: -30 °C
Max. Umgebungstemperatur: 50 °C
Maximaler Betriebsdruck: 16 bar
Mindesteffizienzindex (MEI): 0.4

Motordaten

Motor-Effizienzklasse: IE5
Störaussendung: EN 61800-3
Störfestigkeit: EN 61800-3
Netzanschluss: 3~400 V, 50/60 Hz
Motornennleistung: 2200 W
Drehzahl max.: 2890 U/Min
Nennstrom: 3.8 A
Isolationsklasse: F
Schutzart Motor: IP55
Motorschutz: KLF integriert

Werkstoffe

Pumpengehäuse: Grauguss
Laufrad: PPE/PS-GF30
Welle: Edelstahl
Wellendichtung: AQ1EGG
Laterne: 5.1301/EN-GJL-250 KTL-beschichtet

Einbaumaße

Saugseitiger Rohranschluss: DN 65
Druckseitiger Rohranschluss: DN 65
Baulänge: 340 mm

Bestellinformationen

Fabrikat: Wilo
Produktbezeichnung: Yonos GIGA2.0-I 65/1-14/2,2-R1
Gewicht netto ca.: 34 kg
Artikelnummer: 2205125


Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.

Inline-Pumpe mit hoher Energieeffizienz mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI >= 0,4 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Yonos GIGA2.0-I ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert. Konstruktion ...-R1: Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise Spiralgehäuse in Inline-Bauart (Saugund Druckstutzen mit gleichen Flanschen in einer Linie) Flansche PN 16

nach EN 1092-2 Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber) Pumpengehäuse und Laterne/Motorflansch serienmäßig mit Kataphoresebeschichtung Gleitringdichtung für die Wasserförderung bis Tmax. = +120oC oder +140oC (je nach Pumpentyp). Bis T <= +40oC ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40oC bis max. +120oC oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen. Anschlussspannungen: 3x440 V +-10% 50/60 Hz, 3x400 V +-10% 50/60 Hz, 3x380 V -5 % +10 % 50/60 Hz Variante M-: 1x220 V ... 240 V (+-10%), 50/60 Hz Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen Störaussendung für Wohnbereich gemäß EN 61800-3:2018 Störfestigkeit für Industriebereich gemäß EN61800-3:2018 Zubehör (muss gesondert bestellt werden): 3 Konsolen mit Befestigungsmaterial für Fundamentaufbau Blindflansche für Doppelpumpengehäuse Zur Anbindung an die Gebäudeautomation: CIF-Modul PLR CIF-Modul LON CIF-Modul BACnet MS/TP CIF-Modul Modbus RTU CIF-Modul CANopen CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP) Anschluss M12 RJ45 CIF Ethernet Differenzdruckgeber DDG 2 ... 10V Differenzdruckgeber DDG 4 ... 20mA
