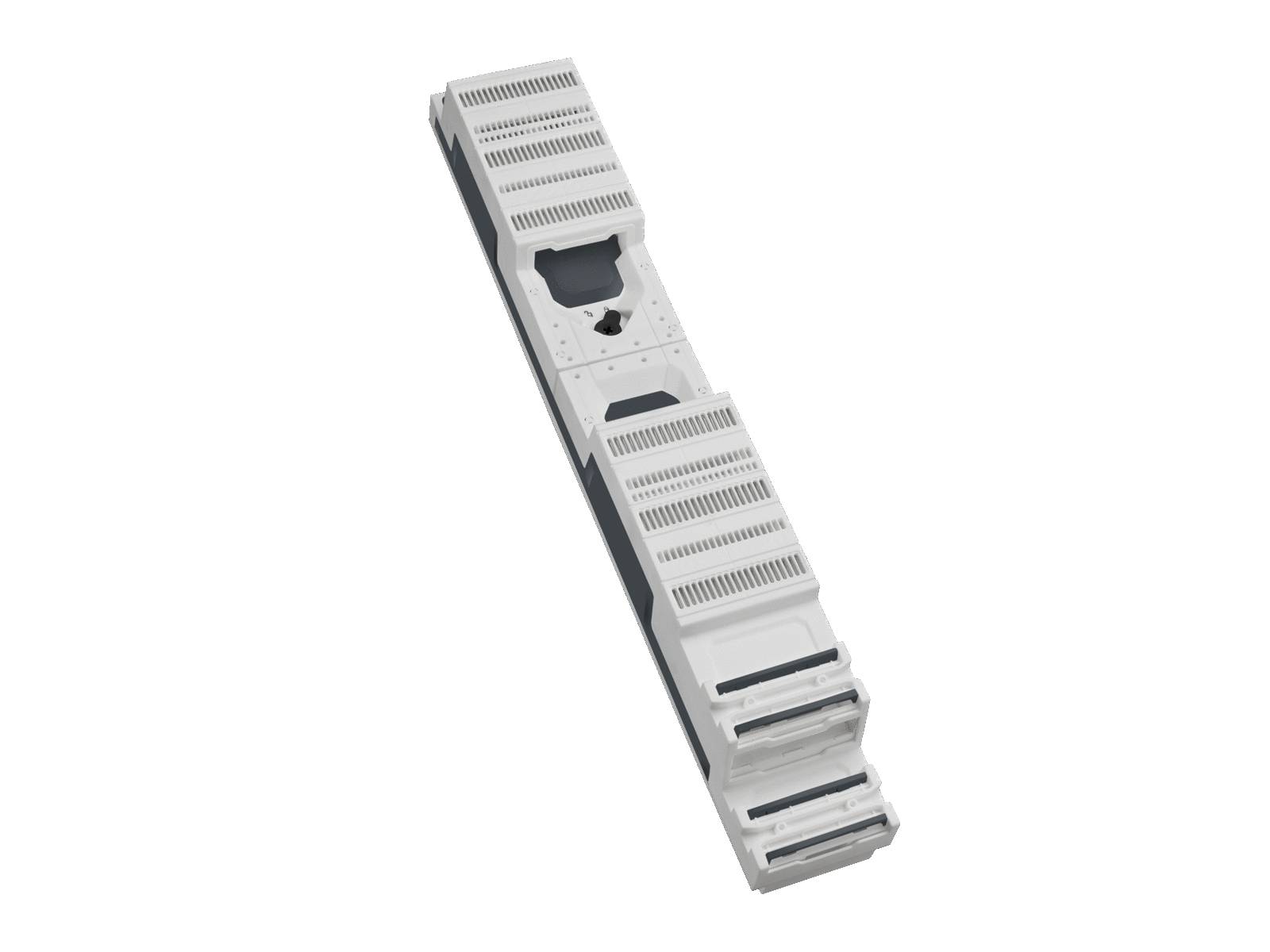

Wöhner 32278000A, Basissystem-Adapter 2x 160 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
6 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
234,24 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 6 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Angaben IEC
- Standards
- IEC 61439-1:2020 Elektrische Werte IEC
- Bemessungsstrom (IEC): 320A
- Bemessungsspannung (IEC) AC: 690V
- Bemessungsisolationsspannung Ui AC: 1000 V
- Bemessungsisolationsspannung Ui DC: 1500 V
- Bemessungsstossspannung Uimp: 6 kV
- Wichtige Hinweise zur Kurzschlussfestigkeit verwendeter CrossBoard®-Komponenten beachten
- Bei Verwendung mit 4x NH-LTS Gr. 000 (Art.-Nr. 33800) und kundenseitiger direkter Kabelanschlusse ohne Klemmenblock wurden folgende Stromtragfähigkeiten durch Prufungen nachgewiesen:
- mit Sicherungen 63 A/ 500 V (AC) und Anschlussleitung 25 mm²: 4x 63 A
- mit Sicherungen 80 A/ 690 V (AC) und Anschlussleitung 25 mm²: 4x 68 A
- mit Sicherungen 100 A/ 500 V (AC) und Anschlussleitung 35 mm²: 4x 80 A
- Angaben UL
- Standards
- UL 508
- for UL feeder circuits >250V
- Elektrische Werte UL
- Bemessungsstrom (UL): 320A
- Bemessungsspannung (UL) AC: 600V
- Bemessungsfrequenz (UL): 50 / 60Hz
- Bemessungsspannung (UL) DC: 600V
- SCCR unprotected max.: 10 kA
- 3 cycles (without OPD) @ 600 V AC
- SCCR protected max.: 65 kA
- SCCR: 35 kA with any DIVQ/7 circuit breaker 125 A / 600 V AC
- 65 kA with any DIVQ/7 circuit breaker 125 A / 480 V AC
- B x H x T: 99 x 670 x 103
- Gewicht: 247,0 kg/100
- Poligkeit: 3-polig
- fur Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
- Befestigung: fur Systeme mit gelochten Sammelschienen Stromwandler in Gerät integrierbar: ja
- Schutzart frontseitig: IP20 Einbaulage senkrecht: Ja
- Einbaulage waagerecht: Nein
- UKCA
Ja
Beschreibung
EQUES 185Power Basissystem-Adapter 2x 160 A für CrossBoard®-Produkte für Systeme mit gelochten Sammelschienen für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 mit CrossLink®-Schnittstelle System 185Power Produktvorteile Schienenträger überbaubar (in Systemen mit und ohne Crosslink Berührungsschutzabdeckungen)
Produktgruppe:05
Untergruppe: 48
VE: 1
EAN: 4021267322786
ECLASS 6.1: 27370304
ECLASS 7.1: 27370304
ETIM 4.0: EC001531
ETIM 5.0: EC001531
