Zeitrelais Taktgeber mit galv. Trennung BTGF, 230V AC u. 24V AC/DC, Zeitbereich: 0,15s - 60min, 2 Wechsler
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Ausführung
Multifunktional
Funktionen
Taktgeber
Kontaktart
2 Wechsler
Typ
BTGF
Datenblatt (PDF)
20 Stück
Verkauf und Versand:
versandkostenfrei ab 297,50 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
56,00 €
zzgl. MwSt.
9,52 €
Highlights & Details
- Baubreite: 22,5mm
- 4 Zeitbereiche
- 2 Ausgangsrelais
- galvansiche Trennung
Unser Service für Sie
Technische Daten

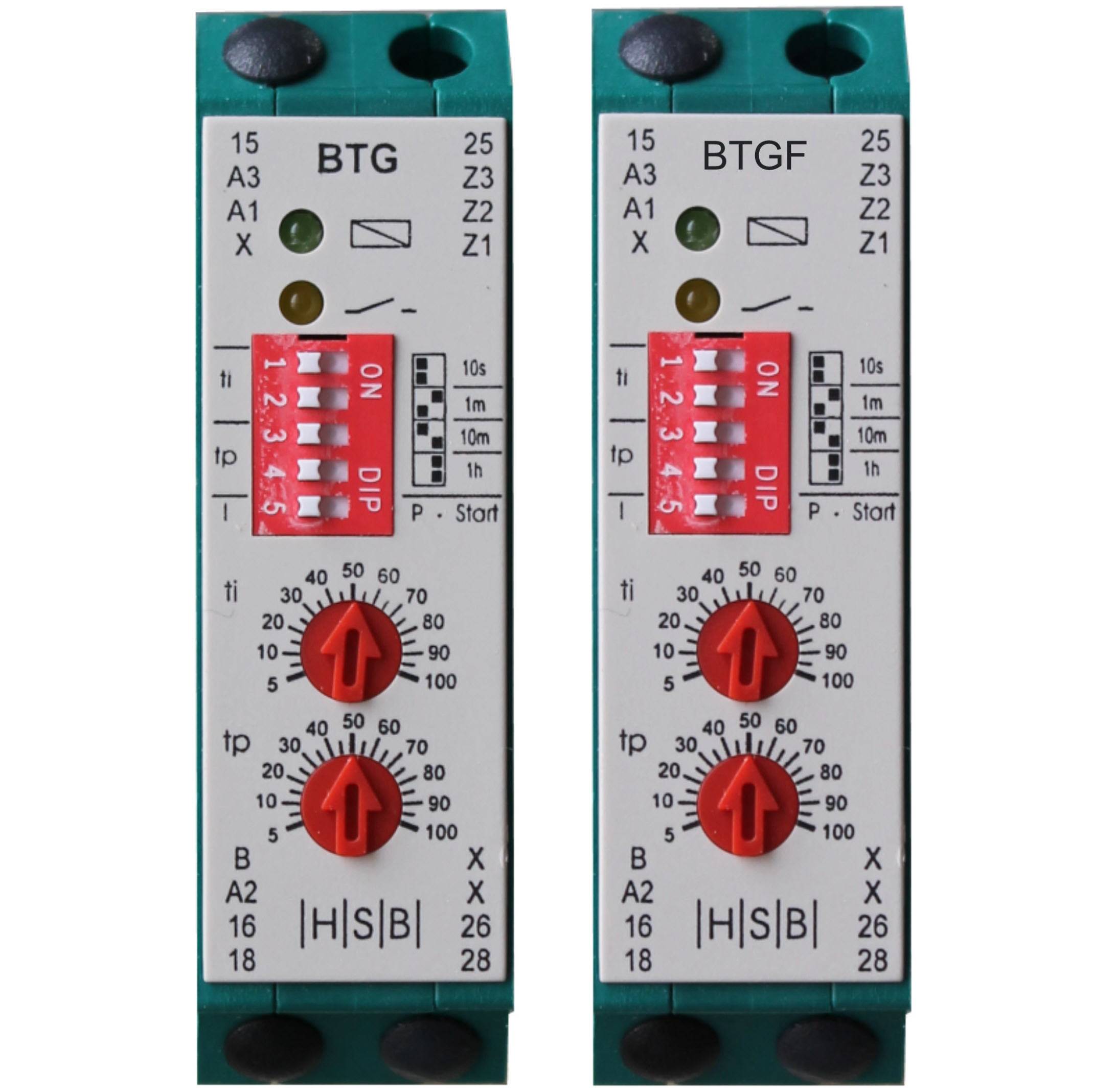

- Der Taktgeber BTG bzw. BTGF Baureihe 22,5mm bietet eine unabhängige Einstellung der Impuls- und Pausenzeit, die Über zwei unabhängige Potentiometer und je zwei Codierschalter eingestellt werden. Der Taktgeber besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte SpulenanschlÜsse. Zur Ansteuerung mit 230 V AC werden die Klemmen A1/ A2, zur Ansteuerung mit 24V AC/DC die Klemmen A3 / A2 benutzt. Der Zeitablauf startet mit Anlegen der Versorgungsspannung mit einem Impuls oder Pause, je nach Einstellung des Codierschalters und wird mit einer grÜnen LED angezeigt.
- Der Gerätetyp BTGF bietet zusätzlich eine galvanische Trennung zwischen A1/A2 bzw. A2/A3 und den AnschlÜssen Z1, Z2, Z3.
- Verpackungsart
Single
- Typ
BTGF
- Ausführung
Multifunktional
- Funktionen
Taktgeber
- Kontaktart
2 Wechsler
- Schaltstrom (max.)
6 A
- Max. Schaltleistung
1500 VA
- Zeitbereich (min.)
0.15 s
- Zeitbereich (max.)
60 min
- Breite
22.5 mm
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 811435778 Zeitrelais Taktgeber mit galv. Trennung BTGF, 230V AC u. 24V AC/DC, Zeitbereich: 0,15s - 60min, 2 Wechsler
Konformitätserklärung
Konformitätserklärung 811435778 Zeitrelais Taktgeber mit galv. Trennung BTGF, 230V AC u. 24V AC/DC, Zeitbereich: 0,15s - 60min, 2 Wechsler
Beschreibung
Lieferumfang
- 1 Zeitrelais inkl. Bedienungsanleitung
