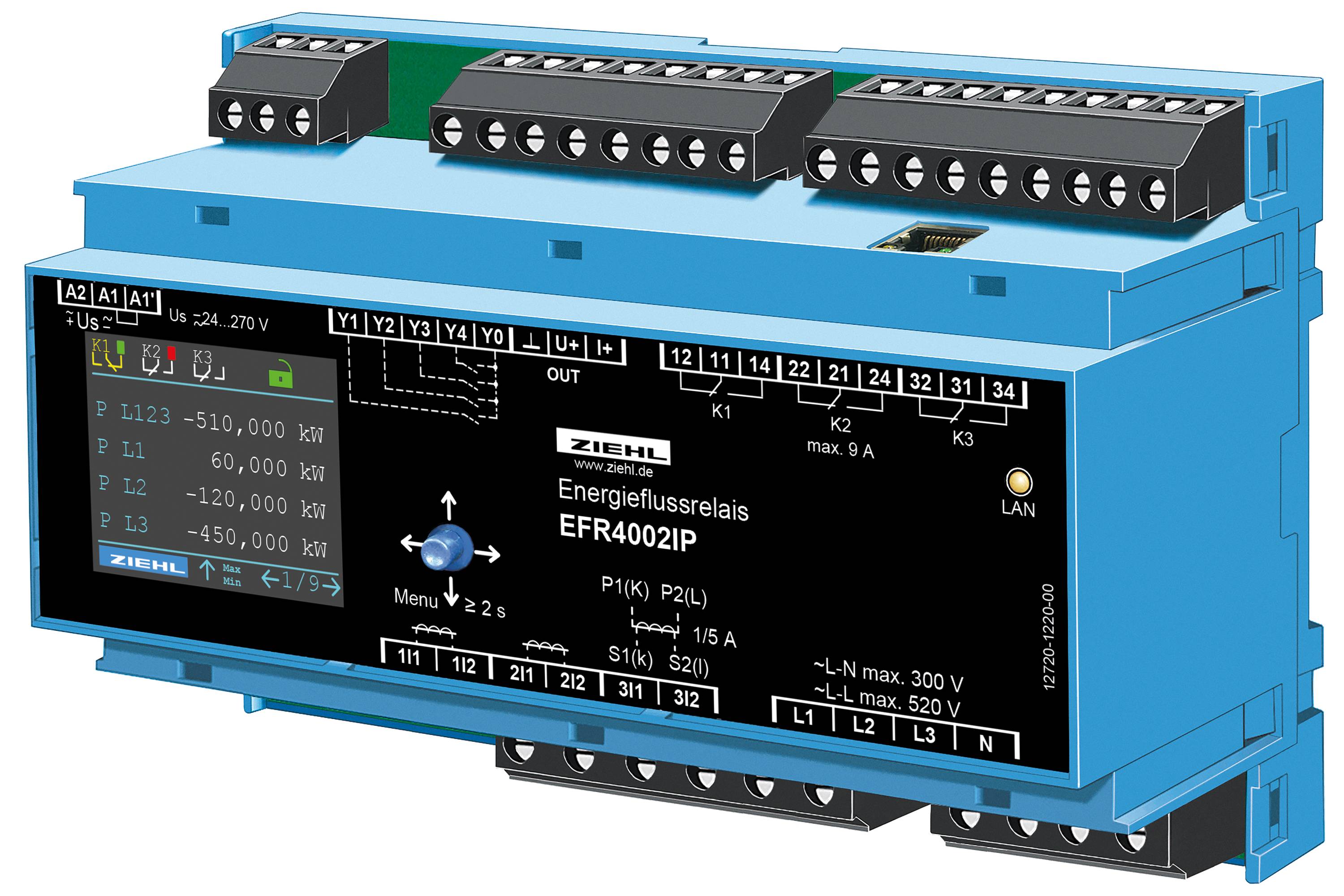

Ziehl S227260, Pav,e-Überwachung Typ EFR4002IP
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
S227260
Inhalt
1 St.
UKCA
Ja
Datenblatt (PDF)
Anzahl
Gesamt
1.074,60 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktgruppe: Netzüberwachung, Neuheiten
- Eingänge/Messgrößen: Spannung, Leistung
- Ausgänge: 2 Ausgänge, Analogausgang 0/4-20 mA, 0-10 V, Alarme/Relais, Ethernet TCP/IP
- Anschlussspannung: AC/DC 24 - 270 V
- Bauform: Schaltschrankeinbau, Verteilereinbau
- Zulassung: EAAV / NELEV, CE EU-Konformitätserklärung, UKCA, sonstige
- Anwendungen: Windkraftanlagen, Eigenerzeugungsanlagen für elektrische Energie, Blockheizkraftwerk
- Typ
S227260
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 927541833 Ziehl S227260, Pav,e-Überwachung Typ EFR4002IP
Beschreibung
NEU: Unser Nachfolgermodell für das EFR4001IP.
Für den Anschluss von geerdeten Mittelspannungswandlern und in Reihe geschalteten Messgeräten.
Für die Anforderungen der Elektrotechnische-Eigenschaften-Nachweis-Verordnung (NELEV) und der Energieanlagen-Anforderungen-Verordnung (EAAV).
EnFluRi-Sensor und zertifizierte Pav,e-Überwachung, Ansprechzeit <200ms, VDE 4105: 2018-11 NELEV/EAAV. Mittelspannungsmessung über Wandler, Unterstützung der Reihenschaltung von mehreren Messeinrichtungen an einem Wandlerpaket.
Das Energieflussrelais EFR4002IP überwacht den Stromfluss zwischen Verbraucher und öffentlichem Stromnetz (am Netzanschlusspunkt). Die Bedienung erfolgt komfortabel mit dem eingebauten Webserver über die IP-Schnittstelle oder per LCD-Klartextdisplay direkt am Gerät. Messwerte werden im Display oder am Bildschirm übersichtlich dargestellt.
Viele für Photovoltaik geeignete Flächen konnten bisher nicht genutzt werden, da am Netzverknüpfungspunkt nur eine begrenzte Leistung eingespeist werden darf. Mit der Zertifizierung durch VDE-AR-N 4105: 2018-11 dürfen bei Überwachung durch das EFR4002IP jetzt zwei Drittel oder mehr zusätzliche Erzeugungsleistung installiert werden als der Netzanschluss zulässt. Die Voraussetzung dafür ist, dass die überbaute Leistung selbst verbraucht und nicht eingespeist wird. Um trotzdem die Stabilität des Systems zu gewährleisten, muss das überwacht werden.
Ähnliches gilt bei Nulleinspeisung, wenn überhaupt keine Energie in Netz eingespeist werden darf. Datenaustausch mit EZA-Regler möglich.
ACHTUNG: Auch wenn gar nichts eingespeist werden soll (Nulleinspeisung), muss aktuell bei Anschluss nach VDE-AR-N 4105 die vereinbarte Anschlusswirkleistung Pav,e mindestens 60% der installierten Anschlusswirkleistung Pinst aller in der Kundenanlage betriebenen Erzeugungsanlagen inkl. Speicher betragen. Das EFR4002IP wurde für diese Funktionen optimiert.
Für den Einsatz mit Rogowskispulen empfehlen wir unser neues EFR4002IPR.
Funktionen Pav,e-Überwachung und Energieflussrichtungssensor:
- Abschalten der Eigenerzeugungsanlage oder von Teilen davon, wenn die zulässige Einspeiseleistung überschritten wird mit Relais K3
- Zuschalten von Verbrauchern oder Abregeln von Erzeugern, bevor es soweit kommt mit Analogausgang und Relais K1 und K2
- Energieflussrichtungssensor (EnFluRi-Sensor) und Einspeisebegrenzung (Pav,e) < 0,1s
- Pave / P ave / P av,e
Passende Stromwandler:
- Handelsübliche Stromwandler bis 2.400 A, sekundär 1 A oder 5 A (für Pav,e min. Klasse 1), z. B. ZIEHL Typ AS oder WS
- Mini-Aufsteckstromwandler CTM7, 64/1 A, Kl. 1, 0,5 VA
Zubehör: Einbaurahmen ER8 für Schalttafeleinbau
Für den Anschluss von geerdeten Mittelspannungswandlern und in Reihe geschalteten Messgeräten.
Für die Anforderungen der Elektrotechnische-Eigenschaften-Nachweis-Verordnung (NELEV) und der Energieanlagen-Anforderungen-Verordnung (EAAV).
EnFluRi-Sensor und zertifizierte Pav,e-Überwachung, Ansprechzeit <200ms, VDE 4105: 2018-11 NELEV/EAAV. Mittelspannungsmessung über Wandler, Unterstützung der Reihenschaltung von mehreren Messeinrichtungen an einem Wandlerpaket.
Das Energieflussrelais EFR4002IP überwacht den Stromfluss zwischen Verbraucher und öffentlichem Stromnetz (am Netzanschlusspunkt). Die Bedienung erfolgt komfortabel mit dem eingebauten Webserver über die IP-Schnittstelle oder per LCD-Klartextdisplay direkt am Gerät. Messwerte werden im Display oder am Bildschirm übersichtlich dargestellt.
Viele für Photovoltaik geeignete Flächen konnten bisher nicht genutzt werden, da am Netzverknüpfungspunkt nur eine begrenzte Leistung eingespeist werden darf. Mit der Zertifizierung durch VDE-AR-N 4105: 2018-11 dürfen bei Überwachung durch das EFR4002IP jetzt zwei Drittel oder mehr zusätzliche Erzeugungsleistung installiert werden als der Netzanschluss zulässt. Die Voraussetzung dafür ist, dass die überbaute Leistung selbst verbraucht und nicht eingespeist wird. Um trotzdem die Stabilität des Systems zu gewährleisten, muss das überwacht werden.
Ähnliches gilt bei Nulleinspeisung, wenn überhaupt keine Energie in Netz eingespeist werden darf. Datenaustausch mit EZA-Regler möglich.
ACHTUNG: Auch wenn gar nichts eingespeist werden soll (Nulleinspeisung), muss aktuell bei Anschluss nach VDE-AR-N 4105 die vereinbarte Anschlusswirkleistung Pav,e mindestens 60% der installierten Anschlusswirkleistung Pinst aller in der Kundenanlage betriebenen Erzeugungsanlagen inkl. Speicher betragen. Das EFR4002IP wurde für diese Funktionen optimiert.
Für den Einsatz mit Rogowskispulen empfehlen wir unser neues EFR4002IPR.
Funktionen Pav,e-Überwachung und Energieflussrichtungssensor:
- Abschalten der Eigenerzeugungsanlage oder von Teilen davon, wenn die zulässige Einspeiseleistung überschritten wird mit Relais K3
- Zuschalten von Verbrauchern oder Abregeln von Erzeugern, bevor es soweit kommt mit Analogausgang und Relais K1 und K2
- Energieflussrichtungssensor (EnFluRi-Sensor) und Einspeisebegrenzung (Pav,e) < 0,1s
- Pave / P ave / P av,e
Passende Stromwandler:
- Handelsübliche Stromwandler bis 2.400 A, sekundär 1 A oder 5 A (für Pav,e min. Klasse 1), z. B. ZIEHL Typ AS oder WS
- Mini-Aufsteckstromwandler CTM7, 64/1 A, Kl. 1, 0,5 VA
Zubehör: Einbaurahmen ER8 für Schalttafeleinbau
Lieferumfang
- Geliefert wird: Ziehl Energieflussrelais EFR4002IP, Verpackungseinheit: 1 Stk., EAN:
