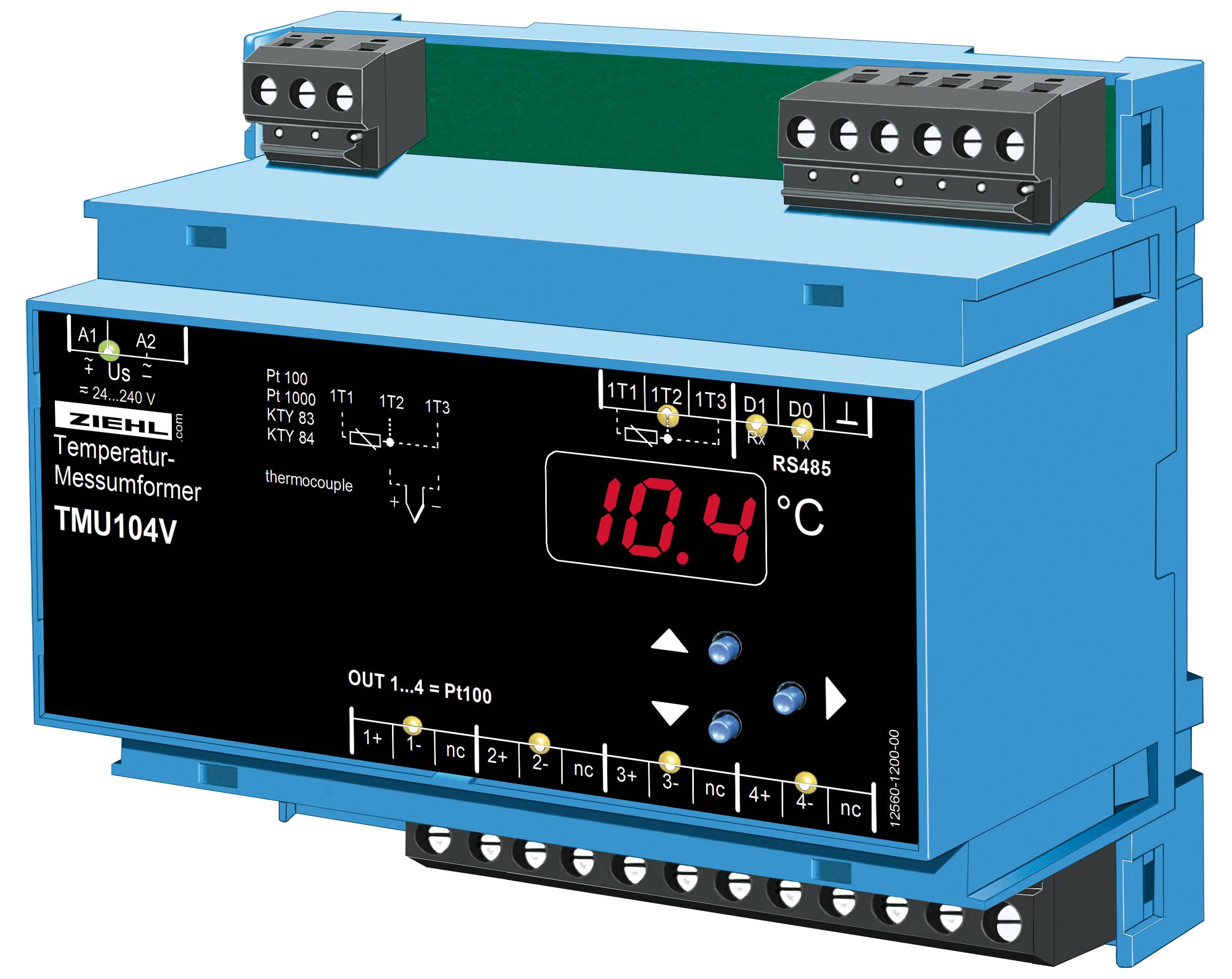

Ziehl T236061, Messstellenvervielfacher Typ TMU104V

Der Signalvervielfacher TMU104V misst die Temperatur eines angeschlossenen Sensors und wandelt das Signal in bis zu vier Pt 100-Signale um. Über die RS 485-Schnittstelle kann das Gerät als Simulator für bis zu vier Pt 100-Signale eingesetzt werden.

Das Gerät unterstützt folgende Messeingänge:
Pt 100, Pt 1000, KTY 83/84 in 2- oder 3-Leitertechnik,
Thermoelemente (Typen B, E, J, K, L, N, R, S, T). Der Messbereich erstreckt sich von -199 °C bis +850 °C.

Merkmale:
Vier potentialgetrennte Ausgänge für Widerstandssignal Pt 100 (Anschluss in 2-, 3- oder 4-Leitertechnik),
3-stellige Digitalanzeige mit 1 °C Auflösung (-19,9 bis 99,9 °C: 0,1 °C Auflösung),
Speicherung der gemessenen MIN- und MAX-Werte,
Allspannungsnetzteil AC/DC 24–240 V,
RS 485-Schnittstelle mit ZIEHL- und Modbus RTU-Protokollen,
Steckbare Anschlussklemmen,
Verteilereinbaugehäuse mit 6 TE, Einbautiefe 55 mm.
Als Messstellenvervielfacher und Messumformer stellt der TMU104V die Temperatur eines am Messeingang angeschlossenen Sensors (Widerstandssensor oder Thermoelement) an den Ausgängen viermal als Widerstandssignal Pt 100 bereit. Dadurch können Sensoren, die nicht dem Pt 100-Standard entsprechen, an Pt 100-Eingänge anderer Geräte angeschlossen werden. Während Temperatursensoren normalerweise nur von einem Gerät ausgewertet werden können, ermöglicht der TMU104V den gleichzeitigen Zugriff von bis zu vier Auswertegeräten (z. B. Regler, Anzeigen, Temperaturwächter oder Steuerungen) mit Pt 100-Eingängen auf einen einzigen Temperatursensor.
