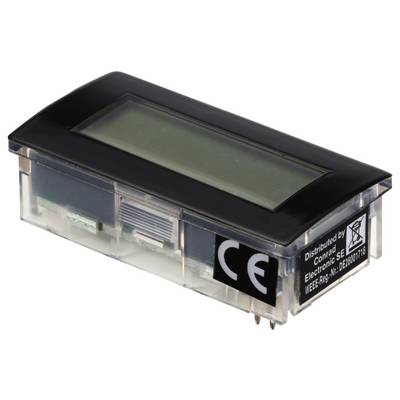

VOLTCRAFT DVM230W Digitales Einbaumessgerät, Panel-Meter Einbaumaße 45 x 22 mm

VOLTCRAFT
Rated 4 out of 5 by 4 reviewers.
Bestell-Nr.: 126567 - 62
Teile-Nr.: DVM230W |  EAN: 4016138724660
17,99 €
inkl. MwSt., zzgl. Versand

DVM-Modul DVM230W

Technische Daten

Anzeige
LCD
Anzeigebereich
0 ‑ 1999
Stellen
1999
Toleranz
±0.5% + 10 Digits
Typ
DVM230W
Spannungsversorgung
9 V/DC
Stromaufnahme
2 mA (mit Hintergrundbeleuchtung 50 mA)
Einbaumaße
45 x 22 mm
Zifferhöhe
10 mm
Breite
48 mm
Höhe
24 mm
Messbereich
0‑200 mV (beliebig erweiterbar durch Vorschalten von Widerständen)
Farbe
Weiß
Tiefe
14 mm

Dokumente & Downloads

Konformitätserklärung

Informationen

Highlights & Details

  • Einbaumaße 45 x 22 mm
  • Farbe Weiß

Beschreibung

Modulserie mit DIN-Abmessungen für den Einbau in Netz- oder Laborgeräte und Schalttafeln. Es gibt zwei verschiedene Serien.
Modulserie 200: Standardmodule mit DIN-Abmessungen 48 x 24 mm und 10 mm Zifferhöhe.
Modulserie 300: Standardmodule mit DIN-Abmessungen 72 x 36 mm und 14 mm Zifferhöhe. Mit LED-Hintergrundbeleuchtung für das Ablesen auch im Dunkeln, zusätzliche Stromaufnahme ca. 50 mA.

Ausstattung

  • Eingangswiderst. 100 MΩ

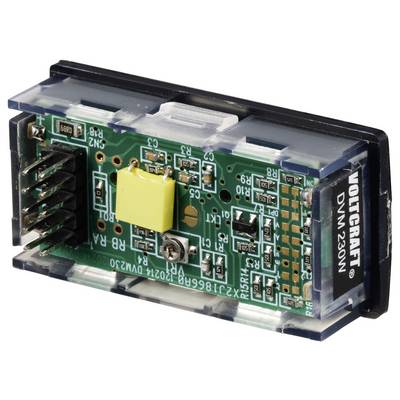

  • Durch Vorschalten von Vorwiderständen (Spannungsteiler, Shunt) in jeden gewünschten Messbereich umstellbar, Beispiel: Voltmeter/Amperemeter. Der Anschluss erfolgt an Stiftleisten, die Einstellung der Einheiten und Dezimalpunkte über Lötflächen.
Kunden suchen auch nach
voltmeter, einbaumessgerät, einbauinstrument, VOLTCRAFT, spannungsanzeige, DVM230W, millivoltmeter, stromanzeige
Garantiebedingungen für Voltcraft-Produkte
mehr Informationen
Zubehör gleich mitbestellen
{{#if user.profile.0.profileInfo.b2B}} *zzgl. gesetzl. MwSt, zzgl. Versand {{else}} *inkl. MwSt, zzgl. Versand {{/if}}
Rated 5 out of 5 by Bedienungsanleitung Das Messgerät ist super, wenn man sich an die Regeln hält. Leider musste ich teuer feststellen, dass die Regeln nicht gänzlich der Betriebsanleitung zu entnehmen sind. Die Tatsache, dass man den SMD Widerstand von der Platine entfernen muss, um den Messbereich zu erweitern ist offensichtlich schon anderen aufgefallen. Leider kostet es viel Zeit bis man selber drauf kommt. Der Umstand der Zerstörung von einzelnen Messgeräten beim Betrieb mit einer gemeinsamen Stromversorgung wurde leider auch schon beschrieben. Diesen Beitrag habe ich allerdings erst nach meinen eigenen Erfahrungen gelesen. Ich fände es super, wenn die Bedienungsanleitung um diese Punkte erweitert würde. 31. August 2015
Rated 3 out of 5 by Voltmeter-Modul Bei Volt Bereichserweiterung (20V/200V/2000V) muss der SMD Wiederstand ausgelötet werden. Im Manual ist das nach wie vor nicht beschrieben. mehrere Module können nicht mit der gleichen Betriebs-Spannungsquelle betrieben werden (warum auch immer). in diesem Aufbau werden die Module zerstört, sobald eine zweite Messspannung angelegt wird. Ansonsten ist das Modul in Ordnung. 24. Dezember 2014
Rated 3 out of 5 by Dokumentation Was nicht dokumentiert ist, das der SMD Widerstand RA entfernt werden muss, wenn man größere Meßbereiche als 200mV messen will 25. April 2014
Rated 5 out of 5 by Panelmeter Preiswertes Panelmeter mit praktischer snap in Befestigung. 26. Februar 2014
