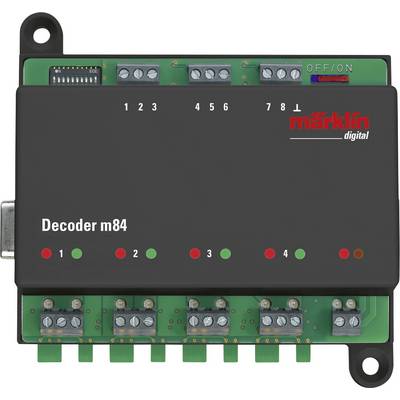

Märklin 60842 m84 Schaltdecoder Baustein
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
70,58 €
3
2% = 1,27 €
69,31 €
5
2% = 1,70 €
68,88 €
10
3% = 2,12 €
68,46 €
25
3% = 2,33 €
68,25 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (70,58 € / Stück)
€
Highlights & Details
Decoder M84
- Unterstützt das Digitalformat mfx
- LED-Anzeigen für schnelles Erkennen von Betriebszuständen
- Updatefähig
Technische Daten
- Produkt-Art
Schaltdecoder
- Besonderheiten
4fach
- Decoder-Hersteller
Märklin
- Digital-Format
MM
DCC
- Decoder-Ausführung
Baustein
- Bauart
Zubehör
- Anzahl Schaltfunktionen
8
- Adressen-Bereich
1-320/2040
- Strom an den Schaltausgängen (max.)
5000 mA
- Max. Motorstrom
5000 mA
- Länge
15.5 mm
- Breite
11.7 mm
- Höhe
5.1 mm
- Abm.
(L x B x H) 15.5 x 11.7 x 5.1 mm
- Ausführung
M84
- Herst.-Teilenr.
60842
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1530966 Märklin 60842 m84 Schaltdecoder Baustein
Beschreibung
Empfänger zum Ein- und Ausschalten von Dauerstrom für Beleuchtungen, Motoren, Hobbylichtsignalen (74371, 74380,74391) und anderes elektrisches Zubehör. Der m84 unterstützt die Digitalformate Motorola, DCC und mfx. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis in 4er-Schritten möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m84 enthält 8 Relais in 4 galvanisch getrennten Gruppen zum Schalten von Verbrauchern. Durch Verwendung eines Netzteils 66360 ist der bistabile Zutand der Relais und die Speicherung des Schaltzustandes realisierbar. 4 Hobbylichtsignale und 4 Hobbyvorsignale sind bei gleichzeitiger Schaltmöglichkeit des Fahrstroms steuerbar. Weiterhin enthält der m84 8 Eingänge zum manuellen Schalten der Relais (ähnlich zum Fernschalter 7244). Die Decoder m83 und m84 sind beliebig anreihbar. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit je Gruppe ist 5A.
