Isolationsmessgeraete

Grundsätzlich ist es wichtig, diese Verschlechterungen schnell zu erkennen, damit korrigierende Maßnahmen ergriffen werden können. Neben den Messungen an neuen und überholten Anlagen während der Inbetriebnahme, vermeiden regelmäßige Isolationsprüfungen Schäden durch vorbeugende Wartung. Alterung und vorzeitige Verschlechterung der Isoliereigenschaften sind erkennbar, bevor sie ein Niveau erreichen, das die oben beschriebenen Zwischenfälle verursachen könnte.

Der vor rund 100 Jahren entwickelte Isolationswiderstandstest ist der älteste und häufigste Test zur Beurteilung der Isolationsqualität. Dieser Test gehört inzwischen zu den Normen für die Prüfung der elektrischen Sicherheit. Gemessen wird dabei der Isolationswiderstand eines Geräts oder einer Anlage durch Kurzschließen der Außen- und Neutralleiter. Der gemessene Widerstand muss höher sein als der von internationalen Normen angegebene Grenzwert.

Bei einem Isolationsmesser handelt es sich somit prinzipiell um ein Messgerät für Widerstände – eine Fähigkeit, die eigentlich auch jedes Multimeter besitzt. Allerdings: Übliche Multimeter arbeiten mit wesentlich geringeren Prüfspannungen und deutlich kleineren Widerstandsmessbereichen.

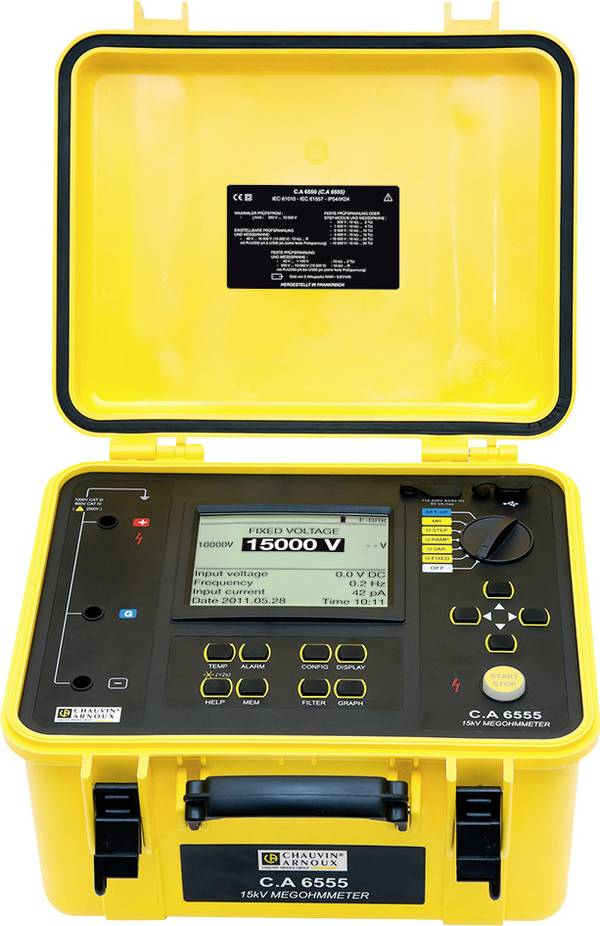

Isolationstester verwenden dagegen eine Gleichspannung hoher Stabilität, üblicherweise in den Bereichen 50, 100, 250, 500 oder 1000 Volt. Manche Messgeräte bieten sogar 15000 Volt und Widerstandswerte von bis zu 40 Teraohm.

Die wichtigsten Kriterien für die Anschaffung

Die zur Verfügung stehende maximale Prüfspannung sowie die Auswahl an Widerstandswerten sind naturgemäß die entscheidenden Kriterien für den Kauf des Messgeräts. Hinzu kommen noch eventuell wichtig werdende Zusatzfunktionen wie Timer, Rampentest oder die Speichermöglichkeit für die Messungen.

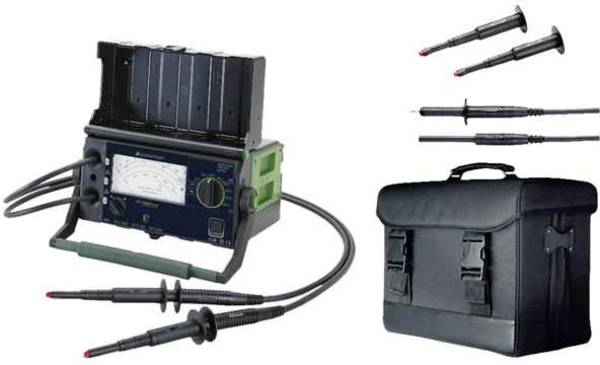

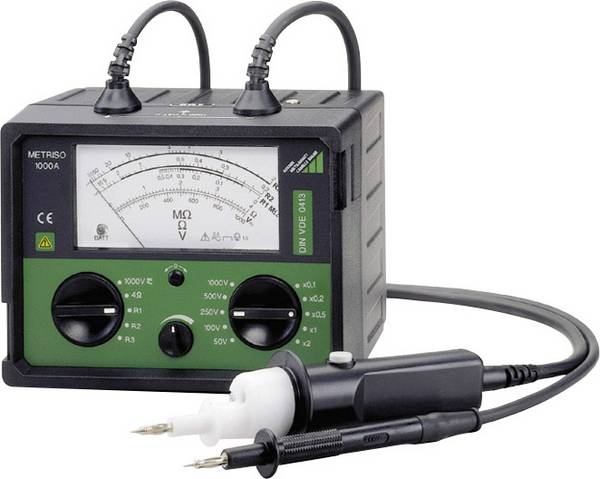

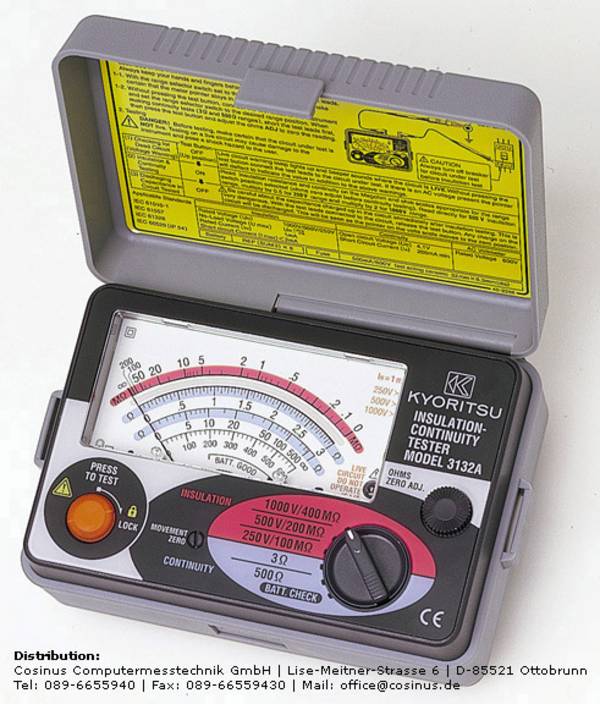

Zu beachten sind auch persönliche Präferenzen hinsichtlich der Darstellung. Denn obwohl heute die Mehrheit elektrischer Messgeräte mit digitalen Anzeigen ausgestattet ist, gibt es bei Isotestern nach wie analoge Anzeigeinstrumente mit Zeiger.

Vorteil: Es lassen sich gleichzeitig mehrere Werte übersichtlich darstellen, und zwar über gleichzeitig sichtbare Skalen. Darüber hinaus sind Testgeräte im Angebot, die neben der Isolation auch den Durchgangswiderstand, die Frequenz sowie Gleich- und Wechselspannungen messen können.
