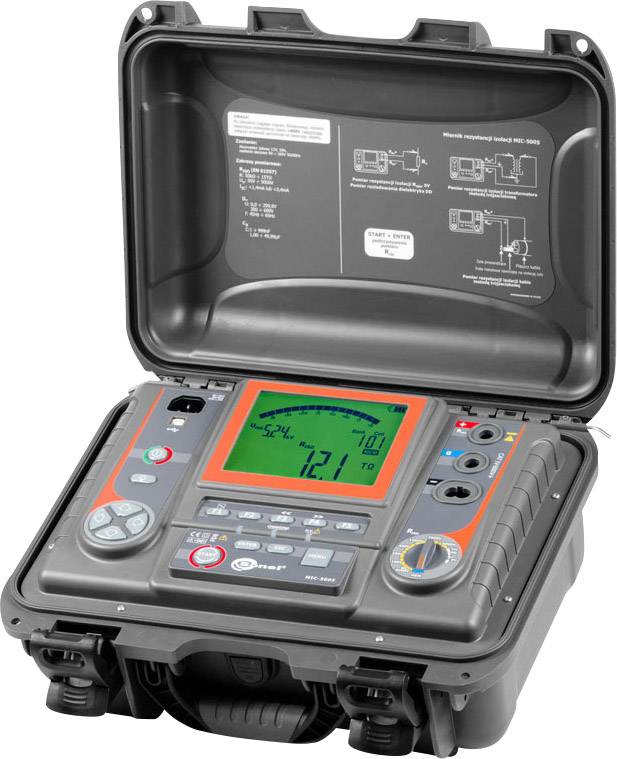

Tragbares elektrisches Prüfgerät in einem offenen Gehäuse. Der Bildschirm zeigt Messwerte und Tasten zum Steuern befinden sich vorne.

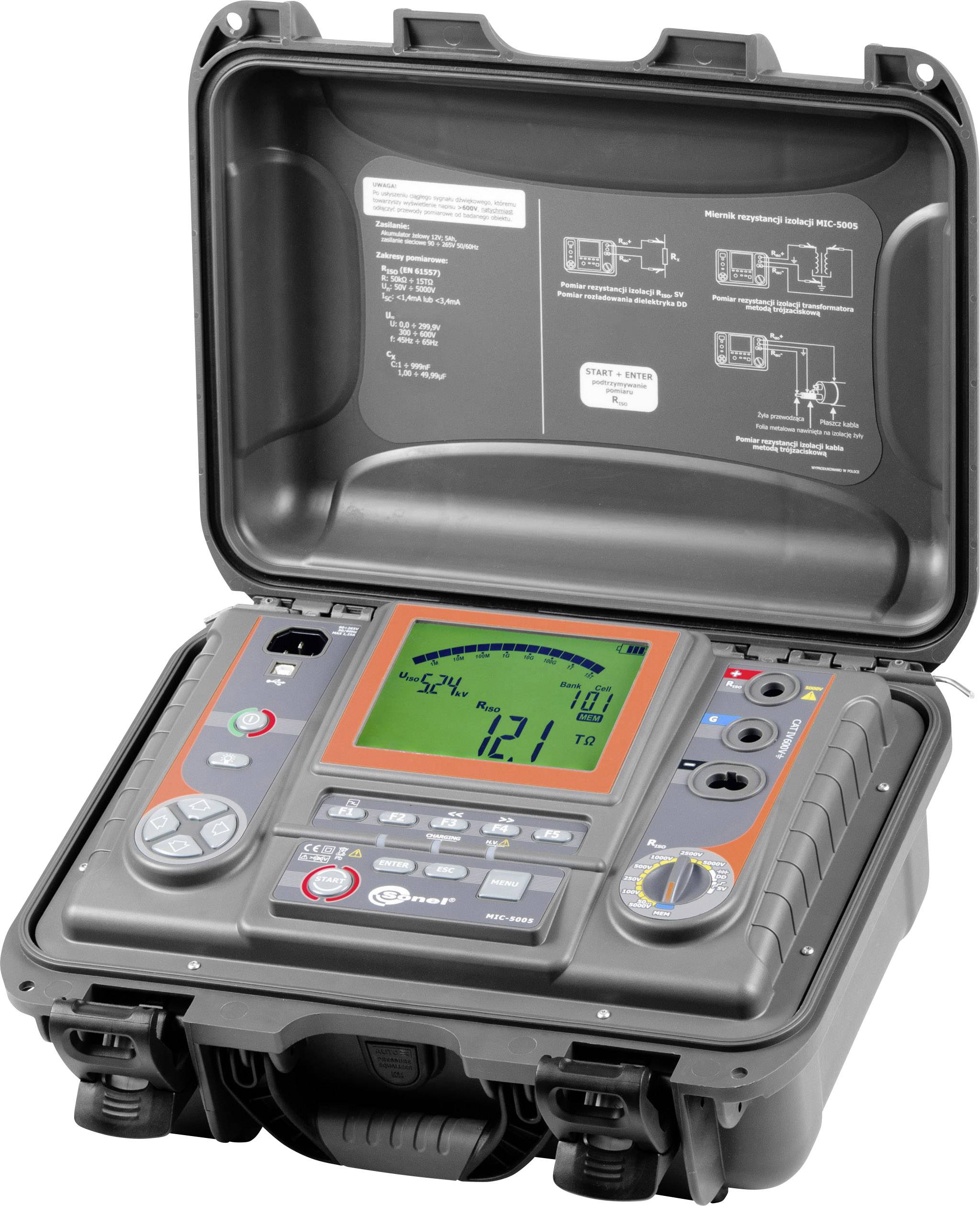

Das Bild zeigt ein tragbares elektrisches Prüfgerät in einem geöffneten Koffer. Das Display zeigt Messwerte und Bedienelemente sind sichtbar.

1/3

Unser Service für Sie

Ratgeber zu

Kalibrierung - Was ist das, wer braucht das?

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (1.343,70 € / Stück)

1.343,70 €

zzgl. MwSt.

Kostenfreier Versand

nur 119,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Isolationsmessgerät MIC-5005

Prüfspannung 50...5000 V für Messbereich bis 15 TΩ
Prüfspannung einstellbar in 10 V Schritten (50...1000V) und 25 V Schritten (1...5kV)
Automatische Entladung des Prüflings nach der Messung
Zeitintervallmessungen mit akustischer 5 Sek.-Signalisierung
3 Testzeiten zur Ermittlung des Absorptionskoeffizienten
Ermittlung des Polarisationsindex (PI) und des dielektrischen Absorptionsverhältnis (DAR)
Prüfmethode (SV)
Index d. dielektrischen Entladung (DD)
Einstellbarer Prüfstrom (1,2mA, 3mA)
Kriechstrommessung
Digitale Filterfunktion für Prüfumgebung mit großen Störungen
AC/DC Messung 0...750V
Kapazitätsmessung
5,6" LCD Display
Integriertes Schnellladegerät

Technische Daten

Bereich Isolationswiderstand 0...999 kΩ: Auflösung: 1 kΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 1,00...9,99 MΩ: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 10,0..99,9 MΩ: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 100...999 MΩ: Auflösung: 1 MΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 1,00...9,99 GΩ: Auflösung: 0,01 GΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 10,0...99,9 GΩ: Auflösung: 0,1 GΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 100...999 GΩ: Auflösung: 1 GΩ, Genauigkeit: ±(3,5% v.M. + 10 Digits); Bereich Isolationswiderstand 1,00...9,99 TΩ: Auflösung: 0,01 TΩ, Genauigkeit: ±(7,5% v.M. + 10 Digits); Bereich Isolationswiderstand 10...15 TΩ: Auflösung: 0,1 TΩ, Genauigkeit: ±(10% v.M. + 10 Digits); Bereich Isolationsspannung 250 V: 500 GΩ; Bereich Isolationsspannung 500 V: 1,00 TΩ; Bereich Isolationsspannung 1000 V: 2,00 TΩ; Bereich Isolationsspannung 2500 V: 5 TΩ; Bereich Isolationsspannung 5000 V: 15 TΩ; Stufentest Uiso ..1000 V: 200 V Schritte; Stufentest Uiso ...2500 V: 500 V Schritte; Stufentest Uiso ..5000 V: 1 kV Schritte; Bereich AC/DC Messung: 0,0..29,9 V, Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 20 Digits); Bereich AC/DC Messung: 0,0..29,9 V, Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 20 Digits); Bereich AC/DC Messung: 30..299,9 V, Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 6 Digits); Bereich AC/DC Messung: 300..600 V, Auflösung: 1 V, Genauigkeit: ±(2% v.M. + 2 Digits); Frequenzbereich: 45...65 Hz; Prüfstrom Durchgangsmessung: ±200mA; Bereich Durchgangsmessung 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Durchgangsmessung 20,0...199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Durchgangsmessung 200...999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(4% v.M. + 3 Digits); Bereich Kapazitätsmessung 1...999 nF: Auflösung: 1 nF, Genauigkeit: ±(5% v.M. + 5 Digits); Bereich Kapazitätsmessung 1,00...49,99 µF: Auflösung: 0,01 µF, Genauigkeit: ±(5% v.M. + 5 Digits)

Produkt-Art: Isolationsmessgerät

Prüfspannung: 250 V
500 V
1000 V
2500 V
5000 V

Messfunktion: Isolationswiderstand

: ISO

Schnittstellen: USB
WIFI

: IP67

Abm.: (L x B x H) 15 x 82 x 15 cm

Gewicht: 9.56 kg

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 15 TΩ

Messkategorie: CAT III 1000 V
CAT IV 600 V

Breite: 82 cm

Höhe: 15 cm

Länge: 15 cm

Dokumente & Downloads

Datenblatt

Datenblatt 1427984 Sonel MIC-5005 Isolationsmessgerät kalibriert (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1427984 Sonel MIC-5005 Isolationsmessgerät kalibriert (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Sicherheitsdatenblatt

Sicherheitsdatenblatt 1427984 Sonel MIC-5005 Isolationsmessgerät kalibriert (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Beschreibung

Das Sonel MIC-5005 von Sonel ist ein Isolationprüfgerät mit Messbereich bis 15 Terra Ohm bei 5 kV Prüfspannung nach EN 61557-2. Selbst bei hochfrequenten Störungen werden durch Filterung absolut präzise Messergebnisse erzielt. Alle Parameter zur diagnostischen Isolationsmessung wie PI, DAR, DD, Kapazitätsmessung, Stufentest (SV) sowie Riso und PE Messung stehen mit diesem Prüfgerät für eine professionelle Isolationsmessung zur Verfügung.

Ausführung

Robuster IP 67 Hartschalenkoffer
CAT III: 1000 V
CAT IV: 600V
Prüfleitungen bis 20m
Krokodilklemmen u. Prüfspitzen
USB-Kabel
Akku
OR-1 Adapter
Protokollsoftware Sonel Reader
Messungen nach EN 61557

Lieferumfang

Krokodilklemme 5,5 kV, schwarz, geschirmt · Krokodilklemme 5,5 kV, rot · Krokodilklemme 5,5 kV, blau · Prüfspitze 5,5 kV mit Bananenbuchse, schwarz · Prüfspitze 5,5 kV mit Bananenbuchse, rot · Netzanschlussleitung · Batteriepack · Prüfleitung mit Bananenbuchse 1,8 m, 10kV, rot · Prüfleitung mit Bananenbuchse 1,8 m, 10kV, blau · Prüfleitung mit Bananenbuchse 1,8 m, 10kV, schwarz, geschirmt · USB-Kabel ·
Tragetasche L4 f. Zubehör · Batteriepack · Software
Sonel Reader · Bedienungsanleitung · ISO-Kalibrierzertifikat
