Smd Leds

Sie sind klein, preiswert, werden milliardenfach produziert und sind in den meisten Fällen unverzichtbar: direkt auf der Platine montierte Leuchtdioden. Sie dienen sowohl als optische Signalgeber oder – mit erheblich größerer Leistung – als unmittelbare Lichtquelle, beispielsweise als LED-Lampen.

In unserem Ratgeber stellen wir Ihnen Typen, Bauformen und Funktionen von SMD-LED-Bauelementen vor und geben Tipps für die Beschaffung.

SMD-LEDs gehören zu den kleinsten Lichtquellen in der LED-Technik. Die Abkürzung SMD steht für Surface Mounted Device, also für ein auf der Platinenoberfläche montiertes Bauteil. Statt über Drahtverbindungen werden diese speziellen Leuchtdioden mit ihren Anschlussflächen überwiegend direkt auf die Platine gelötet. Das Gehäuse dient dabei häufig als Kühlelement.

Es gibt Varianten mit diffuser oder wasserklarer Linse, mit langen Anschlussdrähten sowie SMD-LED-Module mit mehreren LEDs. Die Leuchtdioden dieser Module basieren im Allgemeinen auf unterschiedlichen Leuchtstoffen und können wahlweise weißes oder farbiges Licht emittieren.

SMD-LEDs werden in der Regel von Maschinen wie präzisen Bestückungs- und Lötrobotern montiert und sind im Vergleich zu normalen LEDs mit radialen Anschlussdrähten schwieriger von Hand zu löten.

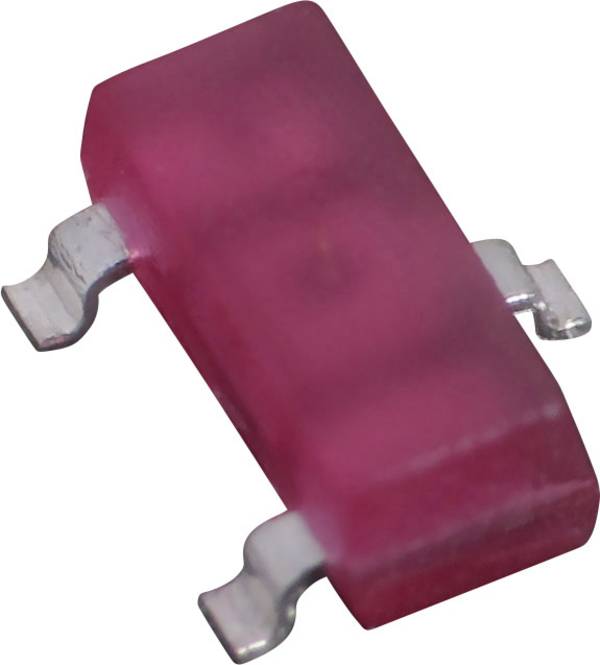

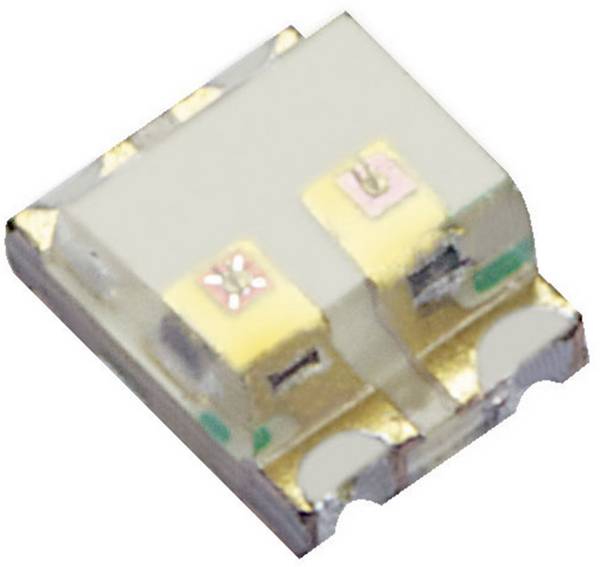

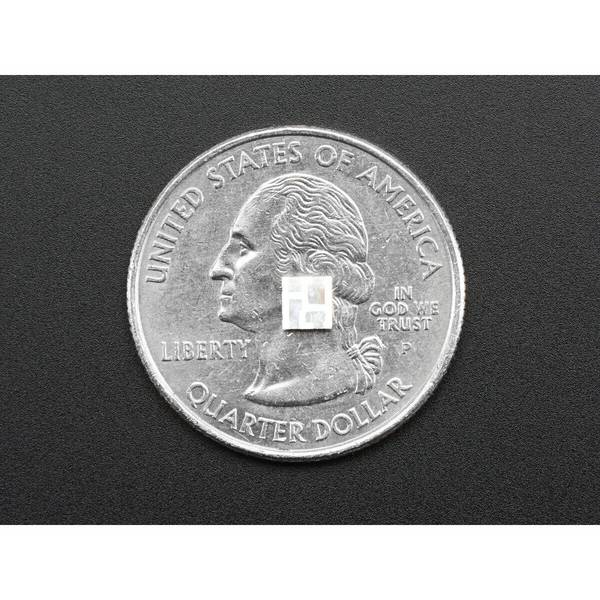

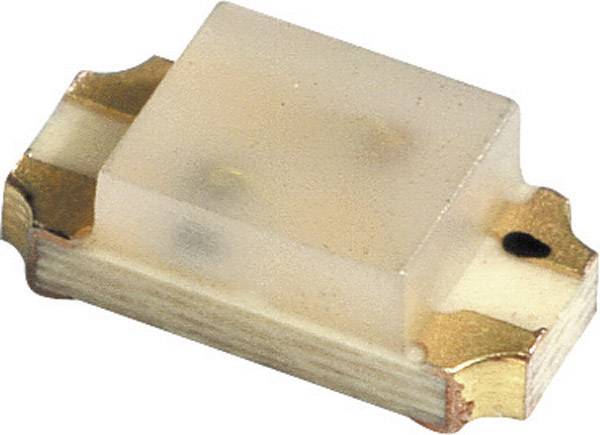

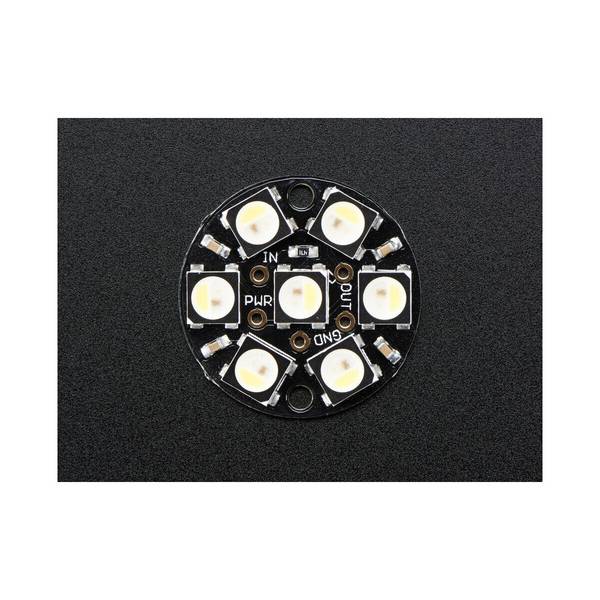

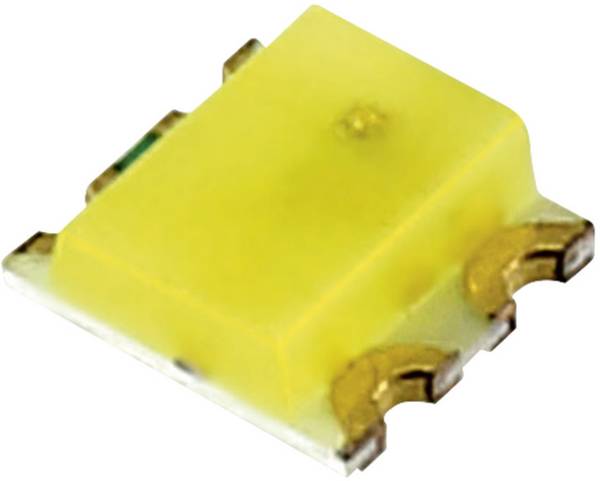

Gibt es auch mehrfarbige SMD-LEDs?

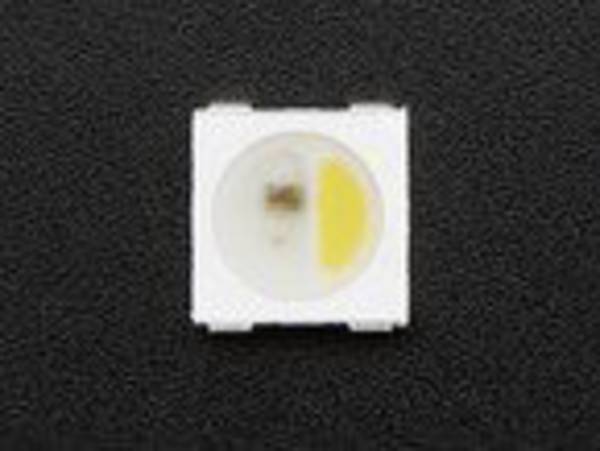

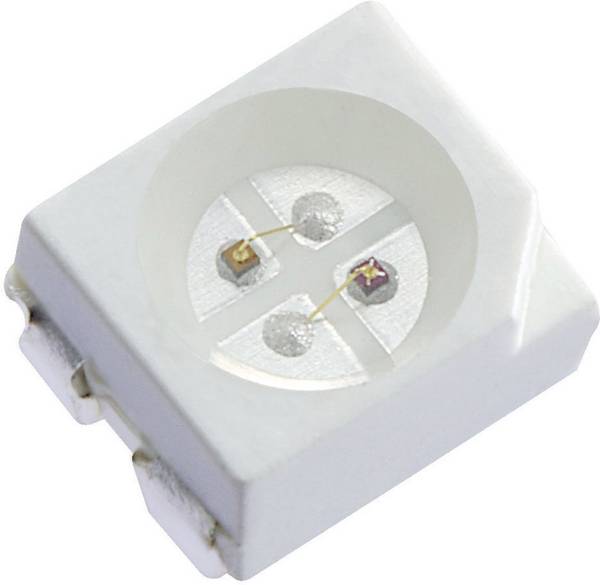

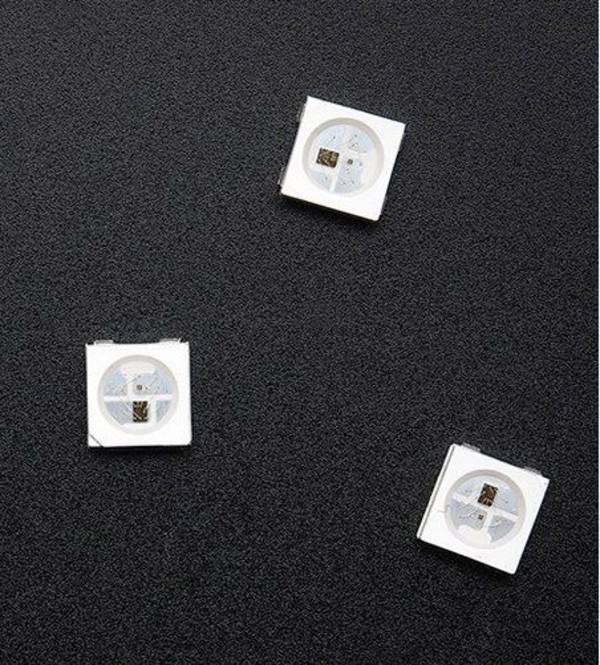

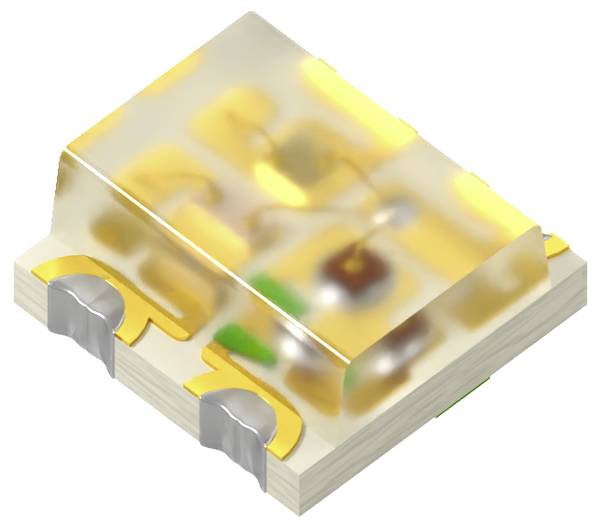

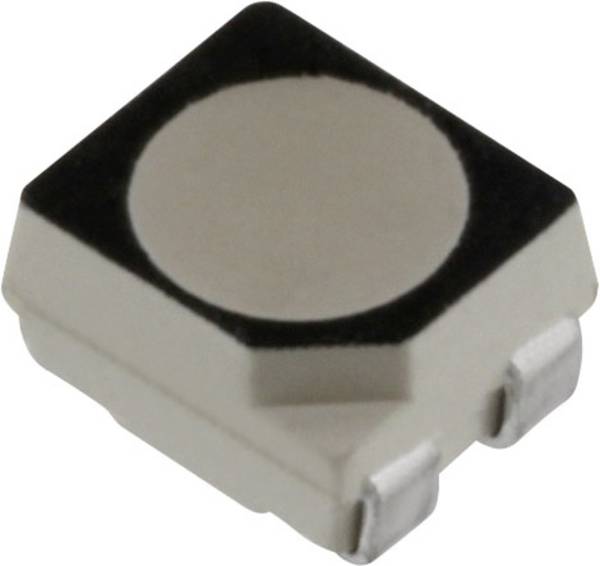

Ja, in diesen SMD-LEDs sind drei oder vier Leuchtstoff-Elemente in einem Gehäuse vereint. Dreifarbige Typen emittieren die additiven Grundfarben Rot, Grün und Blau, damit lassen sich durch differenzierte Helligkeiten der einzelnen Elemente theoretisch sämtliche sichtbaren Lichtfarben erzeugen. Vierfarbige SMDs enthalten zusätzlich noch eine weiße oder sogar eine UV-Lichtquelle. Letztere sorgt für eine Strahlung, die nahezu dem normalen Tageslicht bei freiem Himmel entspricht.

Welche Rolle spielt der Abstrahlwinkel?

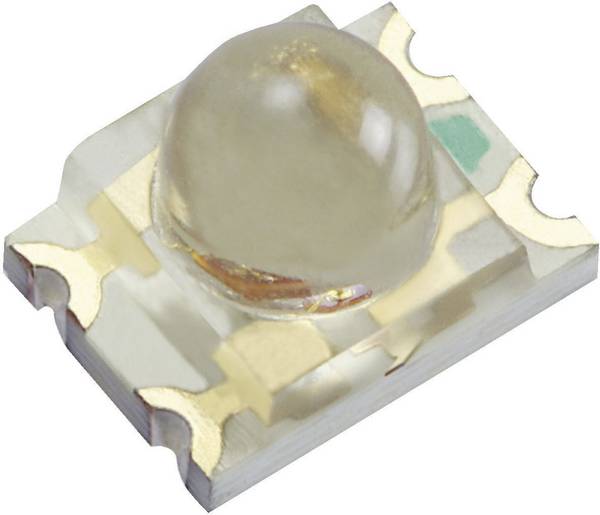

Bezeichnet wird damit die trichterartige Ausbreitung des Lichts, die auch in die Berechnung der Lichtstärke berücksichtigt wird. In der Praxis heißt das: Je enger der Winkel, desto höher ist die Lichtstärke. Die weitaus meisten SMDs besitzen einen Abstrahlwinkel von 120 Grad, es gibt aber auch Typen mit 15 Grad und 170 Grad. Enge Winkel entstehen üblicherweise durch die Form der über dem Leuchtstoff platzierten Linse.

 Was ist bei der Stromversorgung einer SMD-LED zu beachten?

Wie alle Dioden reagieren auch LEDs für die SMD-Montage ausgesprochen negativ auf zu hohe Spannungen. Für den Betrieb eignet sich daher am besten eine Konstantstromquelle mit exakt der zum LED-Modell passenden Spannungsversorgung. Lässt sich diese nicht realisieren, ist ein Vorschaltwiderstand notwendig.

Wenn eine rote oder gelbe LED durch eine blaue LED ersetzt werden soll, ist dann auch der Vorschaltwiderstand zu ersetzen?

Ja, sonst wird die blaue LED nicht sehr hell leuchten. Blaue, grüne und weiße LEDs benötigen etwa 3,2 Volt Spannung, rote und gelbe LEDs etwa 2,0 Volt. Es ist zunächst hilfreich, mit einem Multimeter die auf der Platine zur Verfügung stehende Spannung zu prüfen und dann den entsprechenden Widerstand zu wählen.

Stehen beispielsweise auf der Platine 5 Volt zur Verfügung, wurde die bisher montierte rote oder gelbe LED mit ihren 20 Milliampere Stromaufnahme über einen 150-Ohm-Widerstand versorgt. Die blaue LED benötigt aber 3,2 Volt, das heißt, der Vorschaltwiderstand sollte nur bei etwa 90 Ohm liegen.
