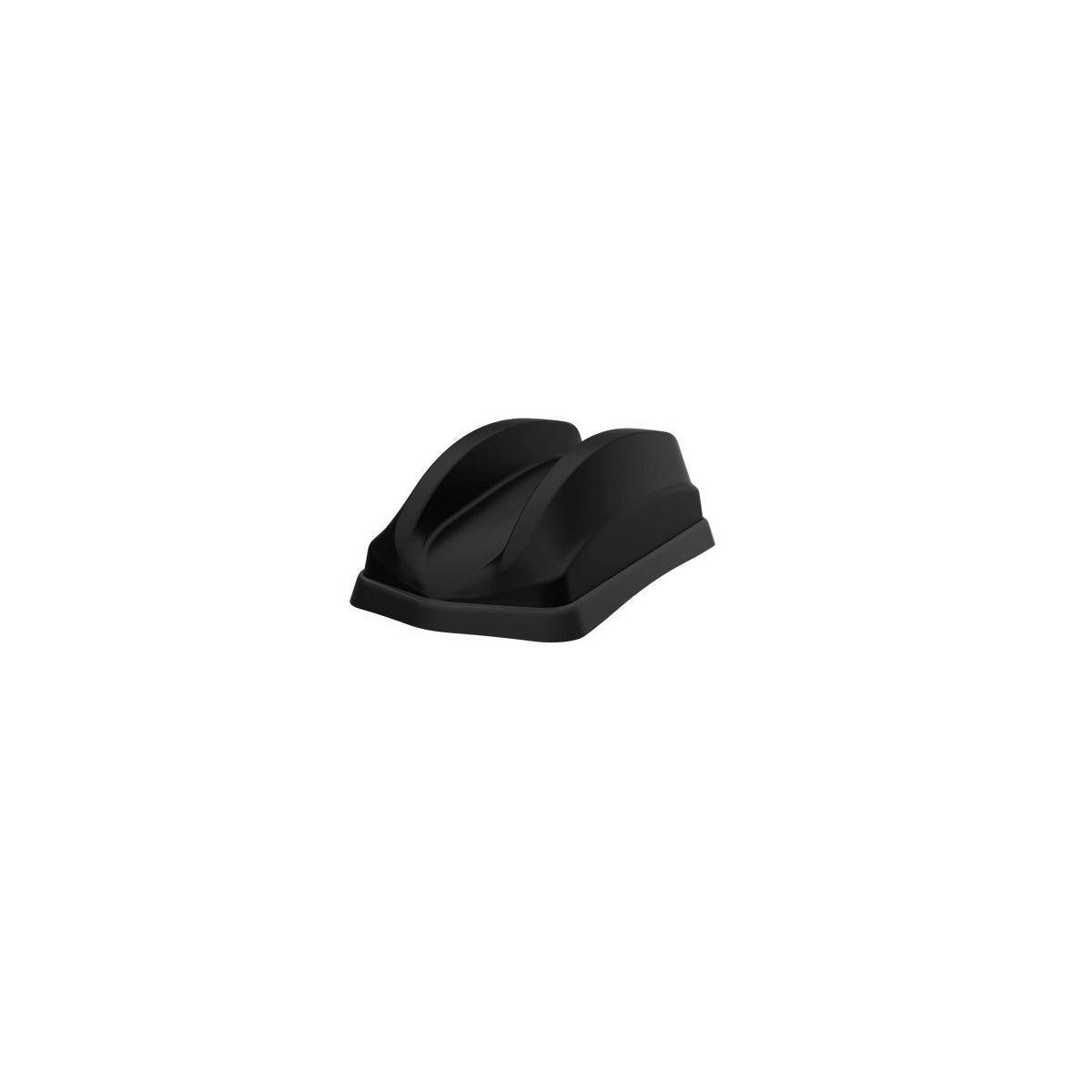

4x4 MiMo 4G/5G Haifischflossen-Antenne...
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
7 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
360,56 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 7 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- - Antennenart: GPS-GNSS-Antenne
- - Betriebstemperatur: -40°C - +80°C
- - Farbe: schwarz
- - Frequenzbereich: 600MHz - 960 MHz
- - Product.Disposal.ElektroG.Brand@DE: Panorama Antennas
- - Product.Disposal.ElektroG.Code@DE: Kleine Geräte der Informations- und Telekommunikationstechnik, die in privaten Haushalten genutzt werden können.
- - Produkttyp: Antenne
- - Sendeleistung: 0dBi
- - WLAN: Nein
- Inhalt
1 St.
- Herstellerfarbe
Mehrfarbig
- Breite
14.2 cm
- Abm.
(L x B x H) 25.3 x 14.2 x 8.2 cm
- Kabellänge
0 cm
- Höhe
8.2 cm
- Länge
25.3 cm
- Tastaturlayout
Deutsch, QWERTZ
- Polarisation
RHCP
- Montageart
Magnet
- Einsatzort
KFZ
- max. Signalgewinn
11 dBi
- WLAN-Frequenz
6 GHz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 888674871 4x4 MiMo 4G/5G Haifischflossen-Antenne...
Beschreibung
GPSD4-6-60-D - 4x4 MiMo 4G/5G Haifischflossen-Antenne (2x WiFi)
Die GPSD4-6-60-D ist eine fortschrittliche 4G/5G-, GPS/GNSS- und WiFi-Antenne mit einem Gehäuse im Haifischflossen-Stil. Das Gehäuse enthält eine 4x4 MiMo-Antennenfunktion für 4G/5G (617-960/1427-6000 MHz), bis zu 6x6 MiMo Dual-Band WiFi, das WiFi 6e unterstützt. Es kann bis zu 4x aktive Antennen für GPS/GLONASS/Galileo/BeiDou enthalten, jede mit 26 dB Gewinn LNA und fortschrittlicher Filterung für LTE Band 13/14 Betrieb.
Zusätzlich gibt es eine integrierte Bolzenhalterung für eine externe Peitschenantenne. Eine Abdeckkappe wird mitgeliefert, wenn diese Peitschenposition nicht benötigt wird.
Die Antenne sollte auf einem Metallpaneel installiert werden, wenn eine Peitsche verwendet wird. Wenn keine Peitsche benötigt wird, kann sie auf einem nichtmetallischen Paneel montiert werden und bietet trotzdem eine ähnliche Leistung.
Das Haifischflossendesign bietet mehrere Antennenfunktionen und bleibt dabei unauffällig. Es eignet sich für Anwendungen im Bereich der öffentlichen Sicherheit (offen/verdeckt), in der Industrie und im Transportwesen, wo eine kostengünstige, effiziente und robuste Antenne unerlässlich ist. Da die Antenne nur eine einzige Bohrung benötigt, werden Schäden am Fahrzeug, die Installationszeit, die Kosten und die optische Wirkung reduziert und gleichzeitig der Wiederverkaufswert des Fahrzeugs geschützt.
Elektrische Daten
Frequenzbereich (MHz): GPS/GNSS-Elemente: 1x 1562-1612 4G/5G-Elemente: 4x 617-960, 1427-6000 WiFi-Elemente: 2x 2,4/5,0/7,1 GHz Peitsche: Abhängig von der Peitsche
Spitzengewinn: Isotrop 4G/5G-Elemente: 5 dBi (617-960 MHz) 8 dBi (1427-4200 MHz) 9 dBi (4900-6000 MHz) WiFi-Elemente: 7 dBi (2396-2485 MHz), 11 dBi (4900-7200 MHz)
Isolierung: 4G/5G-Elemente: undgt 8dB (617-960 MHz), undgt 15dB (1427-6000 MHz) WiFi-Elemente: undgt 15 dB
Typischer Wirkungsgrad ohne Kabelverluste: 4G/5G-Elemente: undgt 40%...
Die GPSD4-6-60-D ist eine fortschrittliche 4G/5G-, GPS/GNSS- und WiFi-Antenne mit einem Gehäuse im Haifischflossen-Stil. Das Gehäuse enthält eine 4x4 MiMo-Antennenfunktion für 4G/5G (617-960/1427-6000 MHz), bis zu 6x6 MiMo Dual-Band WiFi, das WiFi 6e unterstützt. Es kann bis zu 4x aktive Antennen für GPS/GLONASS/Galileo/BeiDou enthalten, jede mit 26 dB Gewinn LNA und fortschrittlicher Filterung für LTE Band 13/14 Betrieb.
Zusätzlich gibt es eine integrierte Bolzenhalterung für eine externe Peitschenantenne. Eine Abdeckkappe wird mitgeliefert, wenn diese Peitschenposition nicht benötigt wird.
Die Antenne sollte auf einem Metallpaneel installiert werden, wenn eine Peitsche verwendet wird. Wenn keine Peitsche benötigt wird, kann sie auf einem nichtmetallischen Paneel montiert werden und bietet trotzdem eine ähnliche Leistung.
Das Haifischflossendesign bietet mehrere Antennenfunktionen und bleibt dabei unauffällig. Es eignet sich für Anwendungen im Bereich der öffentlichen Sicherheit (offen/verdeckt), in der Industrie und im Transportwesen, wo eine kostengünstige, effiziente und robuste Antenne unerlässlich ist. Da die Antenne nur eine einzige Bohrung benötigt, werden Schäden am Fahrzeug, die Installationszeit, die Kosten und die optische Wirkung reduziert und gleichzeitig der Wiederverkaufswert des Fahrzeugs geschützt.
Elektrische Daten
Frequenzbereich (MHz): GPS/GNSS-Elemente: 1x 1562-1612 4G/5G-Elemente: 4x 617-960, 1427-6000 WiFi-Elemente: 2x 2,4/5,0/7,1 GHz Peitsche: Abhängig von der Peitsche
Spitzengewinn: Isotrop 4G/5G-Elemente: 5 dBi (617-960 MHz) 8 dBi (1427-4200 MHz) 9 dBi (4900-6000 MHz) WiFi-Elemente: 7 dBi (2396-2485 MHz), 11 dBi (4900-7200 MHz)
Isolierung: 4G/5G-Elemente: undgt 8dB (617-960 MHz), undgt 15dB (1427-6000 MHz) WiFi-Elemente: undgt 15 dB
Typischer Wirkungsgrad ohne Kabelverluste: 4G/5G-Elemente: undgt 40%...
Ausführung
- Panorama Antennas GPS[X]D4[X]-6-60 - Antenne
- Gerätetyp : Antenne
- Formfaktor : Haifischflosse
- Bestimmt für : Navigation, Mobiltelefon, Wi-Fi
- Platzierung / Montage der Antenne : Magnetisch montierbar, Schalttafeleinbau
- Abmessungen (Breite x Tiefe x Höhe) : 14.2 cm x 25.3 cm x 8.2 cm
- Farbe : Schwarz
- Kompatibilität : GPS, LTE, GLONASS, 2G, 3G, 4G, BeiDou, GALILEO, Wi-Fi, GNSS, 5G
- Frequenzbereich : 2.4 GHz, 5 GHz, 617 - 960 MHz, 1427 - 6000 MHz, 1559 - 1612 MHz, 7.1 GHz
- Richtwirkung : Ungerichtet
- Funktionen : Rechtsdrehende Polarisation (RHCP), vertikale Polarisierung, 4x4 MiMo, IP69K
