60141200 Kupplung HF Bohrung 10mm
Produkt-Art
Klauenkupplung
Bohrungs-Durchmesser
10 mm
Außen-Ø
33.3 mm
Besonderheiten
spielfrei
Material
Kunststoff
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
57,11 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details

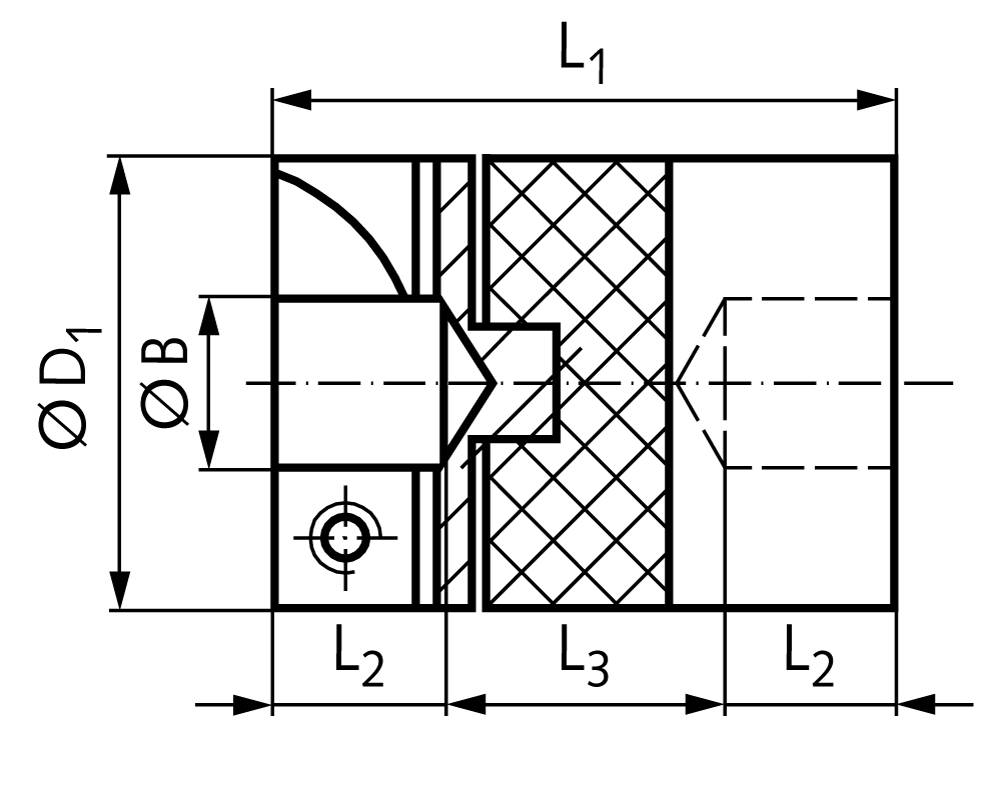

- Artikelnummer (SKU)60141200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment9 [Nm]stat. Bruchmoment [statisches]53 [Nm]Bohrungsdurchmesser [B+0,03]10 [mm]Gesamtlänge [L1]48 [mm]Außendurchmesser [D1 [mm]]33,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit615 [Nm/rad]Gewicht86 [g]Ersatzteil Kreuzscheibe601 246 00
Technische Daten
- Artikelnummer (SKU)60141200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment9 [Nm]stat. Bruchmoment [statisches]53 [Nm]Bohrungsdurchmesser [B+0,03]10 [mm]Gesamtlänge [L1]48 [mm]Außendurchmesser [D1 [mm]]33,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit615 [Nm/rad]Gewicht86 [g]Ersatzteil Kreuzscheibe601 246 00
- Produkt-Art
Klauenkupplung
- Bohrungs-Durchmesser
10 mm
- Außen-Ø
33.3 mm
- Besonderheiten
spielfrei
- Material
Kunststoff
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929538785 60141200 Kupplung HF Bohrung 10mm
Beschreibung
60141200
Werkstoff: Naben aus Alu-Legierung mit Aluchrom-
Oberflächenbehandlung. Übertragungselement aus schwarzem Polyacetal.
Diese 3-teiligen spielfreien und elektrisch isolierenden Kupplungen
bestehen aus 2 Naben und einer Übertragungs- scheibe. Sie sind
vielseitig einsetzbar und robust gebaut. Hoher Radialausgleich, einfache
Montage auch bei schwer zugänglichen Einbausituationen. Anwendung: Ideal
für Schrittmotoren durch die dämpfenden Eigenschaften der
Übertragungsscheibe aus Kunststoff. Positionierantriebe, Stellungsgeber
wie Inkremental- oder Absolutencoder, Pumpen etc. Temperaturbereich: -20
° C bis +60 ° C.
Werkstoff: Naben aus Alu-Legierung mit Aluchrom-
Oberflächenbehandlung. Übertragungselement aus schwarzem Polyacetal.
Diese 3-teiligen spielfreien und elektrisch isolierenden Kupplungen
bestehen aus 2 Naben und einer Übertragungs- scheibe. Sie sind
vielseitig einsetzbar und robust gebaut. Hoher Radialausgleich, einfache
Montage auch bei schwer zugänglichen Einbausituationen. Anwendung: Ideal
für Schrittmotoren durch die dämpfenden Eigenschaften der
Übertragungsscheibe aus Kunststoff. Positionierantriebe, Stellungsgeber
wie Inkremental- oder Absolutencoder, Pumpen etc. Temperaturbereich: -20
° C bis +60 ° C.
Ausführung
- Artikelnummer (SKU)60141200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment9 [Nm]stat. Bruchmoment [statisches]53 [Nm]Bohrungsdurchmesser [B+0,03]10 [mm]Gesamtlänge [L1]48 [mm]Außendurchmesser [D1 [mm]]33,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit615 [Nm/rad]Gewicht86 [g]Ersatzteil Kreuzscheibe601 246 00
Lieferumfang
- Artikelnummer (SKU)60141200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment9 [Nm]stat. Bruchmoment [statisches]53 [Nm]Bohrungsdurchmesser [B+0,03]10 [mm]Gesamtlänge [L1]48 [mm]Außendurchmesser [D1 [mm]]33,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit615 [Nm/rad]Gewicht86 [g]Ersatzteil Kreuzscheibe601 246 00
Hinweise
Artikelnummer (SKU)60141200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment9 [Nm]stat. Bruchmoment [statisches]53 [Nm]Bohrungsdurchmesser [B+0,03]10 [mm]Gesamtlänge [L1]48 [mm]Außendurchmesser [D1 [mm]]33,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit615 [Nm/rad]Gewicht86 [g]Ersatzteil Kreuzscheibe601 246 00
Systemvoraussetzungen
Artikelnummer (SKU)60141200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment9 [Nm]stat. Bruchmoment [statisches]53 [Nm]Bohrungsdurchmesser [B+0,03]10 [mm]Gesamtlänge [L1]48 [mm]Außendurchmesser [D1 [mm]]33,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit615 [Nm/rad]Gewicht86 [g]Ersatzteil Kreuzscheibe601 246 00
