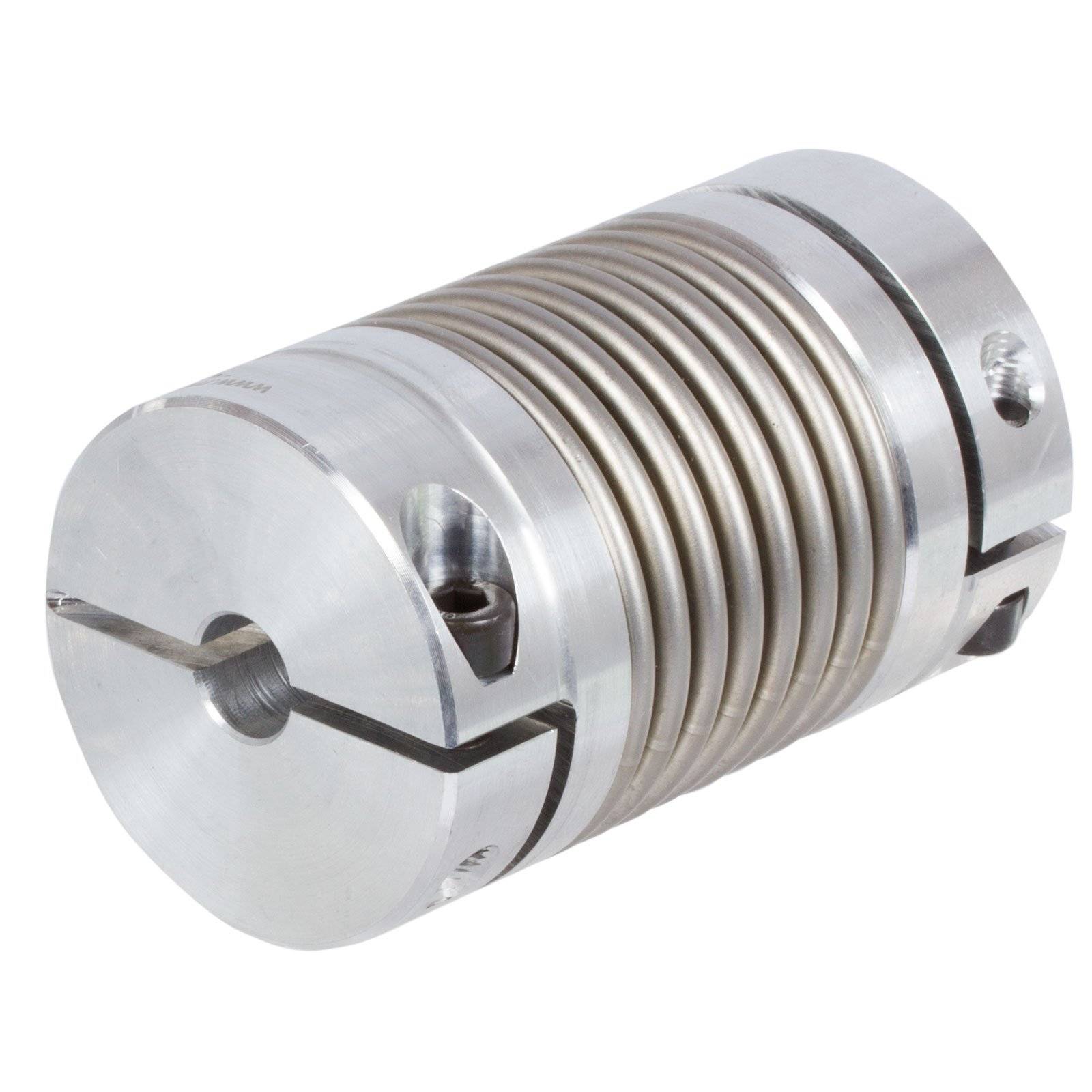

60165619 Kupplung MCL Bohrung 9mm
Bohrungs-Durchmesser
19 mm
Außen-Ø
56 mm
Besonderheiten
spielfrei
max. Bohrungs-Ø
30 mm
Bohrungs-Länge
24.5 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
120,70 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details

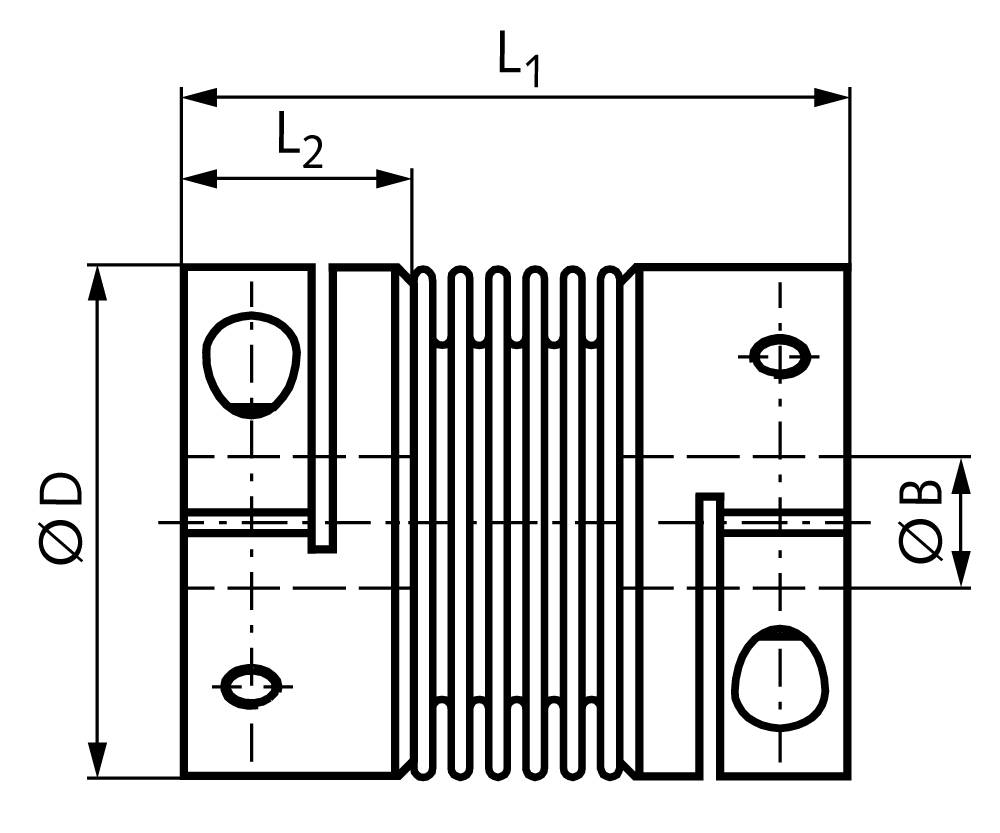

- Artikelnummer (SKU)60165619MaterialAluminium / EdelstahlRostfreiJaKupplungstypDrehstarr, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis120 [°C]OberflächeUnveredeltAusführungMCL - langMax. Drehmoment30 [Nm]Bohrungsdurchmesser [B H7 1)]19 [mm]Max. Bohrungsdurchmesser [B max.2)]30 [mm]Gesamtlänge [L1±2]73 [mm]Max. Bohrungstiefe [L2]24,5 [mm]Außendurchmesser [D]56 [mm]max. Verlagerung Winkel [±Grad]2,0max. Verlagerung radial0,25 [±mm]max. Verlagerung axial1,0 [mm]empfohlene max. Drehzahl10300 [min-1]Verdrehsteifigkeit28000 [Nm/rad]Gewicht270 [g]
Technische Daten
- Artikelnummer (SKU)60165619MaterialAluminium / EdelstahlRostfreiJaKupplungstypDrehstarr, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis120 [°C]OberflächeUnveredeltAusführungMCL - langMax. Drehmoment30 [Nm]Bohrungsdurchmesser [B H7 1)]19 [mm]Max. Bohrungsdurchmesser [B max.2)]30 [mm]Gesamtlänge [L1±2]73 [mm]Max. Bohrungstiefe [L2]24,5 [mm]Außendurchmesser [D]56 [mm]max. Verlagerung Winkel [±Grad]2,0max. Verlagerung radial0,25 [±mm]max. Verlagerung axial1,0 [mm]empfohlene max. Drehzahl10300 [min-1]Verdrehsteifigkeit28000 [Nm/rad]Gewicht270 [g]
- Bohrungs-Durchmesser
19 mm
- Außen-Ø
56 mm
- Besonderheiten
spielfrei
- max. Bohrungs-Ø
30 mm
- Bohrungs-Länge
24.5 mm
- Material
Aluminium
- Nenndrehmoment (übertragbar)
30 Nm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929528761 60165619 Kupplung MCL Bohrung 9mm
Beschreibung
60165619
Werkstoff: Naben Aluminium, Balg rostfreier Stahl.
Spielfrei, mit hohe Verdrehsteifigkeit.
Für Werkzeugmaschinen, Verpackungsmaschinen, Textilmaschinen,
Linearantriebe usw..
Mit Klemmnaben, einbaufertig für schnellste Montage.
Temperaturbereich alle Typen -30° C bis +120° C. 1)
Standardbohrungen. 2) Abweichende Bohrungen (auch einseitig)
bis zur max. Bohrung sowie Passfedernuten gegen Mehrpreis. 3)
Schraubenkopf ragt über D hinaus. Bitte beachten Sie die
Betriebsfaktoren laut PDF-Katalogseite.
Werkstoff: Naben Aluminium, Balg rostfreier Stahl.
Spielfrei, mit hohe Verdrehsteifigkeit.
Für Werkzeugmaschinen, Verpackungsmaschinen, Textilmaschinen,
Linearantriebe usw..
Mit Klemmnaben, einbaufertig für schnellste Montage.
Temperaturbereich alle Typen -30° C bis +120° C. 1)
Standardbohrungen. 2) Abweichende Bohrungen (auch einseitig)
bis zur max. Bohrung sowie Passfedernuten gegen Mehrpreis. 3)
Schraubenkopf ragt über D hinaus. Bitte beachten Sie die
Betriebsfaktoren laut PDF-Katalogseite.
