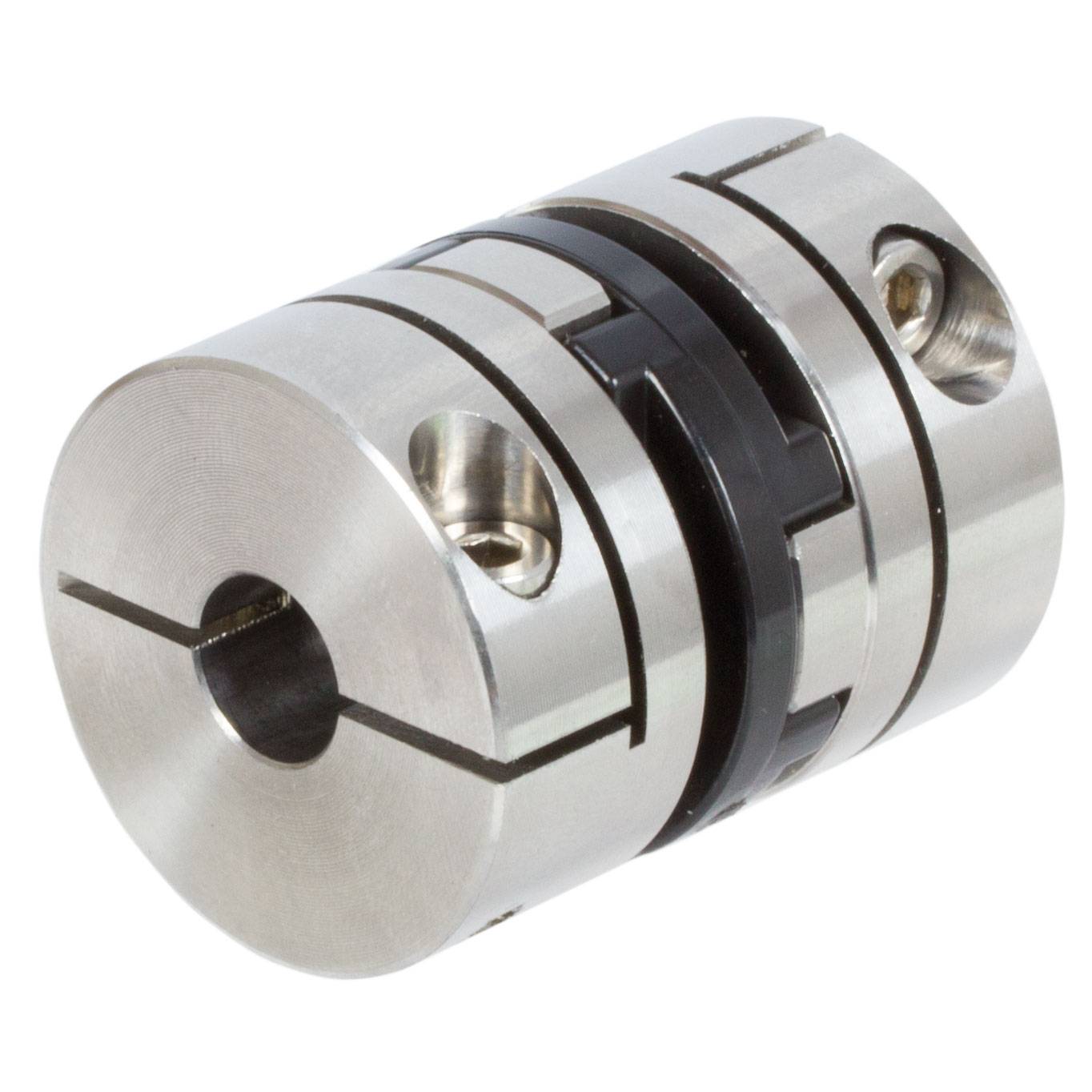

60199418 Kupplung HFD 1.4305 Bohrung 16mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Klauenkupplung
Bohrungs-Durchmesser
16 mm
Außen-Ø
41.3 mm
Besonderheiten
spielfrei
Material
Edelstahl
Datenblatt (PDF)
30 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
39,92 €
5
3% = 1,27 €
38,65 €
10
6% = 2,57 €
37,35 €
25
10% = 3,87 €
36,05 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (39,92 € / Stück)
39,92 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)60199418MaterialEdelstahl (1.4305) / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeUnveredeltMax. Drehmoment17 [Nm]stat. Bruchmoment [statisches]57 [Nm]Bohrungsdurchmesser [B+0,03]16 [mm]Gesamtlänge [L1]50,8 [mm]Außendurchmesser [D1 [mm]]41,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,25 [±mm]Verdrehsteifigkeit1200 [Nm/rad]Gewicht305 [g]Ersatzteil Kreuzscheibe601 248 00
Technische Daten
- Artikelnummer (SKU)60199418MaterialEdelstahl (1.4305) / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeUnveredeltMax. Drehmoment17 [Nm]stat. Bruchmoment [statisches]57 [Nm]Bohrungsdurchmesser [B+0,03]16 [mm]Gesamtlänge [L1]50,8 [mm]Außendurchmesser [D1 [mm]]41,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,25 [±mm]Verdrehsteifigkeit1200 [Nm/rad]Gewicht305 [g]Ersatzteil Kreuzscheibe601 248 00
- Produkt-Art
Klauenkupplung
- Bohrungs-Durchmesser
16 mm
- Außen-Ø
41.3 mm
- Besonderheiten
spielfrei
- Material
Edelstahl
- Nenndrehmoment (übertragbar)
17 Nm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929558293 60199418 Kupplung HFD 1.4305 Bohrung 16mm
Beschreibung
60199418
Werkstoff: Naben aus Edelstahl 1.4305 (V2A).
Übertragungselement aus schwarzem Polyacetal. Diese 3-teiligen
spielfreien und elektrisch isolierenden Kupplungen bestehen aus 2 Naben
und einer Übertragungs- scheibe. Sie sind vielseitig einsetzbar und
robust gebaut. Hoher Radialausgleich, einfache Montage auch bei schwer
zugänglichen Einbausituationen. Anwendung: Ideal für Schrittmotoren
durch die dämpfenden Eigenschaften der Übertragungsscheibe aus
Kunststoff. Positionierantriebe, Stellungsgeber wie Inkremental- oder
Absolutencoder, Pumpen etc.
Temperaturbereich: -20 ° C bis +60 ° C.
Werkstoff: Naben aus Edelstahl 1.4305 (V2A).
Übertragungselement aus schwarzem Polyacetal. Diese 3-teiligen
spielfreien und elektrisch isolierenden Kupplungen bestehen aus 2 Naben
und einer Übertragungs- scheibe. Sie sind vielseitig einsetzbar und
robust gebaut. Hoher Radialausgleich, einfache Montage auch bei schwer
zugänglichen Einbausituationen. Anwendung: Ideal für Schrittmotoren
durch die dämpfenden Eigenschaften der Übertragungsscheibe aus
Kunststoff. Positionierantriebe, Stellungsgeber wie Inkremental- oder
Absolutencoder, Pumpen etc.
Temperaturbereich: -20 ° C bis +60 ° C.
Ausführung
- Artikelnummer (SKU)60199418MaterialEdelstahl (1.4305) / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,15 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeUnveredeltMax. Drehmoment17 [Nm]stat. Bruchmoment [statisches]57 [Nm]Bohrungsdurchmesser [B+0,03]16 [mm]Gesamtlänge [L1]50,8 [mm]Außendurchmesser [D1 [mm]]41,3 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,25 [±mm]Verdrehsteifigkeit1200 [Nm/rad]Gewicht305 [g]Ersatzteil Kreuzscheibe601 248 00
