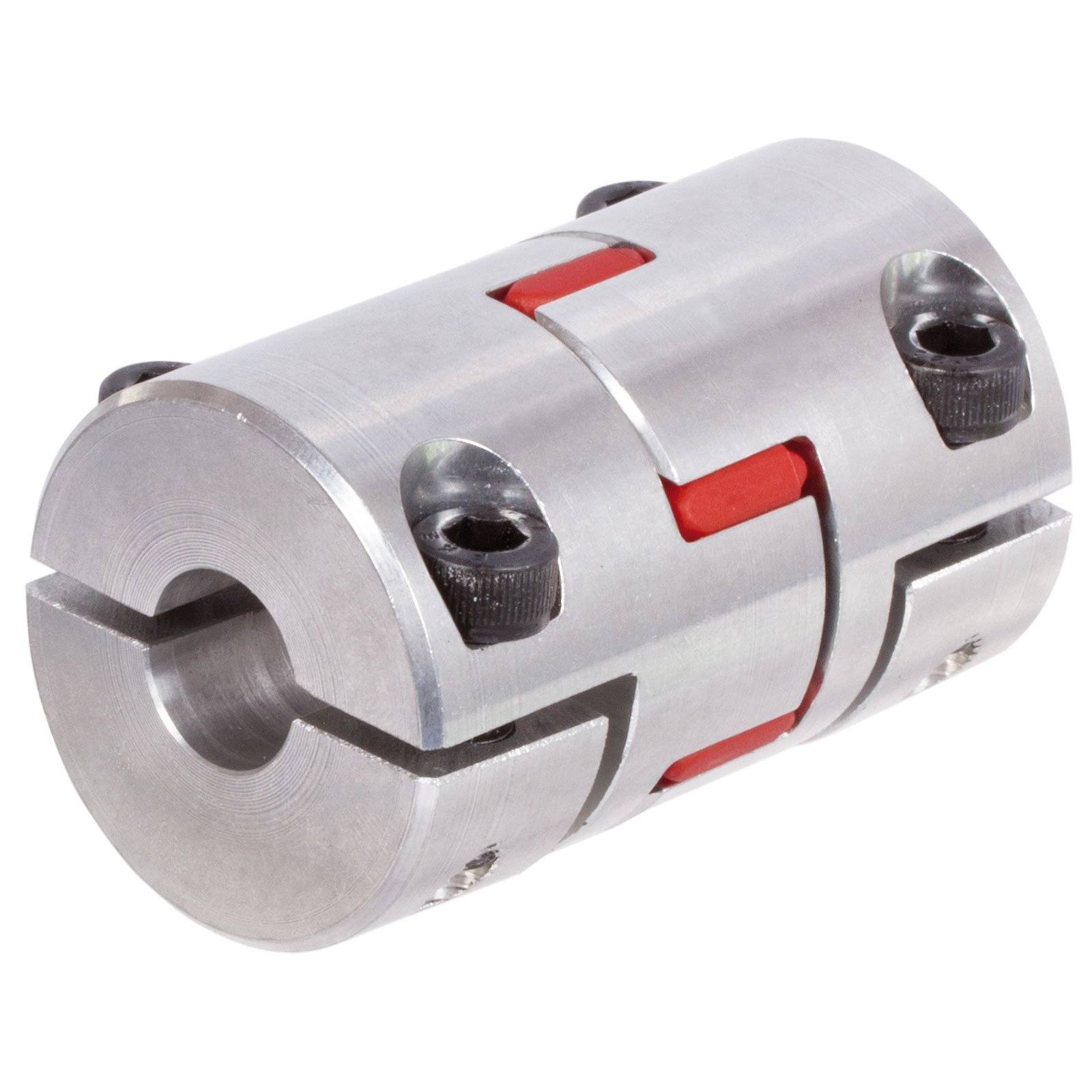

60554840 Kupplung RNH Größe 48 B= 40mm
Produkt-Art
Klauenkupplung
Bohrungs-Durchmesser
40 mm
Außen-Ø
105 mm
Besonderheiten
spielfrei
max. Bohrungs-Ø
55 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
509,05 €
inkl. MwSt.
& Kostenfreier Versand
Nur noch 3 Stück verfügbar
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details

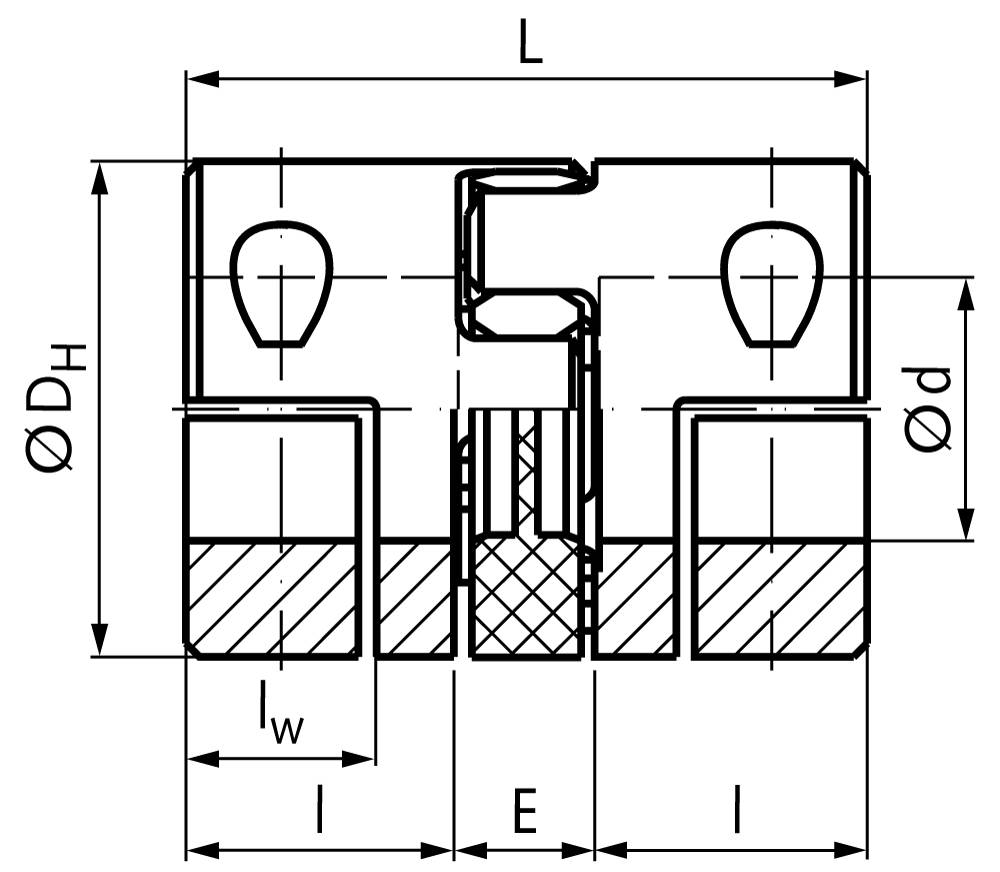

- Artikelnummer (SKU)60554840MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße48Max. Drehmoment362 [Nm]Bohrung [dH7]40 [mm]Max. Bohrung55 [mm]Außendurchmesser [DH]105 [mm]Gesamtlänge [L]140 [mm]Länge der Bohrung [I]56 [mm]Abstand zwischen den Nabenteilen [E]28 [mm]max. Verlagerung Winkel [±Grad]0,9max. Verlagerung radial0,16 [±mm]max. Verlagerung axial+2,1/-1 [mm]Max. Drehzahl3750 [min-1]Gewicht2500 [g]Ersatz-Zahnkranz [Art.-Nr.]60519848
Technische Daten
- Artikelnummer (SKU)60554840MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße48Max. Drehmoment362 [Nm]Bohrung [dH7]40 [mm]Max. Bohrung55 [mm]Außendurchmesser [DH]105 [mm]Gesamtlänge [L]140 [mm]Länge der Bohrung [I]56 [mm]Abstand zwischen den Nabenteilen [E]28 [mm]max. Verlagerung Winkel [±Grad]0,9max. Verlagerung radial0,16 [±mm]max. Verlagerung axial+2,1/-1 [mm]Max. Drehzahl3750 [min-1]Gewicht2500 [g]Ersatz-Zahnkranz [Art.-Nr.]60519848
- Produkt-Art
Klauenkupplung
- Bohrungs-Durchmesser
40 mm
- Außen-Ø
105 mm
- Besonderheiten
spielfrei
- max. Bohrungs-Ø
55 mm
- Bohrungs-Länge
56 mm
- Material
Aluminium
- Nenndrehmoment (übertragbar)
362 Nm
- Shorehärte
98 Shore A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929558786 60554840 Kupplung RNH Größe 48 B= 40mm
Datenblatt 929558786 60554840 Kupplung RNH Größe 48 B= 40mm
Beschreibung
60554840
Werkstoff: Aluminium. Zahnkranz aus Polyurethan, Shorehärte 98°A
(rot).
Spielfreie, steckbare, elastische Kupplung.
Mit abnehmbaren Halbschalen-Klemmnaben, einbaufertig für schnellste
Montage, mit der Möglichkeit der Demontage ohne Ausbau anderer
Aggregate.
7 verschiedene Baugrößen und viele Bohrungsgrößen.
Maßlich austauschbar mit Kupplungen RN, RNK und anderen Kupplungen
vieler anderer Anbieter.
Optional mit weicherem Zahnkranz 92°A auf Anfrage.
Temperaturbereich -30°C bis +90°C. Ersatz-Zahnringe siehe Tabelle, letzte
Spalte. Bitte beachten: Mit * gekennzeichnete Größen sind
vorgebohrt (nicht H7). Das Drehmoment ist abhängig von der Größe der
Fertigbohrung. Allgemeon: Der Schraubenkopf ragt teilweise über den
Außendurchmesser hinaus. Stördurchmesser und weitere Angaben siehe
PDF-Katalogseite.
Werkstoff: Aluminium. Zahnkranz aus Polyurethan, Shorehärte 98°A
(rot).
Spielfreie, steckbare, elastische Kupplung.
Mit abnehmbaren Halbschalen-Klemmnaben, einbaufertig für schnellste
Montage, mit der Möglichkeit der Demontage ohne Ausbau anderer
Aggregate.
7 verschiedene Baugrößen und viele Bohrungsgrößen.
Maßlich austauschbar mit Kupplungen RN, RNK und anderen Kupplungen
vieler anderer Anbieter.
Optional mit weicherem Zahnkranz 92°A auf Anfrage.
Temperaturbereich -30°C bis +90°C. Ersatz-Zahnringe siehe Tabelle, letzte
Spalte. Bitte beachten: Mit * gekennzeichnete Größen sind
vorgebohrt (nicht H7). Das Drehmoment ist abhängig von der Größe der
Fertigbohrung. Allgemeon: Der Schraubenkopf ragt teilweise über den
Außendurchmesser hinaus. Stördurchmesser und weitere Angaben siehe
PDF-Katalogseite.
Ausführung
- Artikelnummer (SKU)60554840MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße48Max. Drehmoment362 [Nm]Bohrung [dH7]40 [mm]Max. Bohrung55 [mm]Außendurchmesser [DH]105 [mm]Gesamtlänge [L]140 [mm]Länge der Bohrung [I]56 [mm]Abstand zwischen den Nabenteilen [E]28 [mm]max. Verlagerung Winkel [±Grad]0,9max. Verlagerung radial0,16 [±mm]max. Verlagerung axial+2,1/-1 [mm]Max. Drehzahl3750 [min-1]Gewicht2500 [g]Ersatz-Zahnkranz [Art.-Nr.]60519848
Lieferumfang
- Artikelnummer (SKU)60554840MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße48Max. Drehmoment362 [Nm]Bohrung [dH7]40 [mm]Max. Bohrung55 [mm]Außendurchmesser [DH]105 [mm]Gesamtlänge [L]140 [mm]Länge der Bohrung [I]56 [mm]Abstand zwischen den Nabenteilen [E]28 [mm]max. Verlagerung Winkel [±Grad]0,9max. Verlagerung radial0,16 [±mm]max. Verlagerung axial+2,1/-1 [mm]Max. Drehzahl3750 [min-1]Gewicht2500 [g]Ersatz-Zahnkranz [Art.-Nr.]60519848
Hinweise
Artikelnummer (SKU)60554840MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße48Max. Drehmoment362 [Nm]Bohrung [dH7]40 [mm]Max. Bohrung55 [mm]Außendurchmesser [DH]105 [mm]Gesamtlänge [L]140 [mm]Länge der Bohrung [I]56 [mm]Abstand zwischen den Nabenteilen [E]28 [mm]max. Verlagerung Winkel [±Grad]0,9max. Verlagerung radial0,16 [±mm]max. Verlagerung axial+2,1/-1 [mm]Max. Drehzahl3750 [min-1]Gewicht2500 [g]Ersatz-Zahnkranz [Art.-Nr.]60519848
Systemvoraussetzungen
Artikelnummer (SKU)60554840MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigNut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße48Max. Drehmoment362 [Nm]Bohrung [dH7]40 [mm]Max. Bohrung55 [mm]Außendurchmesser [DH]105 [mm]Gesamtlänge [L]140 [mm]Länge der Bohrung [I]56 [mm]Abstand zwischen den Nabenteilen [E]28 [mm]max. Verlagerung Winkel [±Grad]0,9max. Verlagerung radial0,16 [±mm]max. Verlagerung axial+2,1/-1 [mm]Max. Drehzahl3750 [min-1]Gewicht2500 [g]Ersatz-Zahnkranz [Art.-Nr.]60519848
