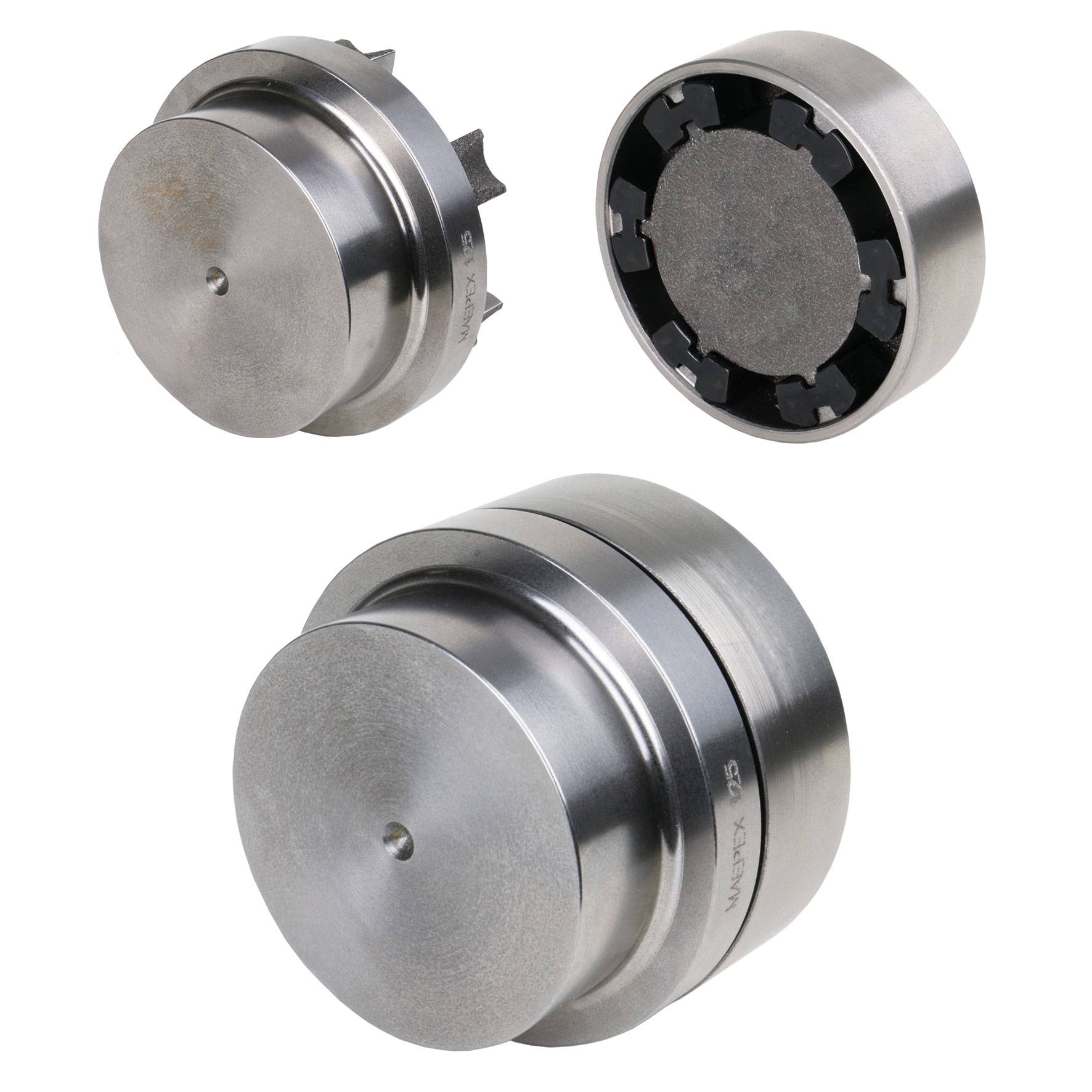

60560002 Kupplung MAEPEX Baugröße 68
Produkt-Art
Klauenkupplung
Außen-Ø
68 mm
Besonderheiten
ungebohrt
max. Bohrungs-Ø
28 mm
Bohrungs-Länge
20 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
81,03 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details

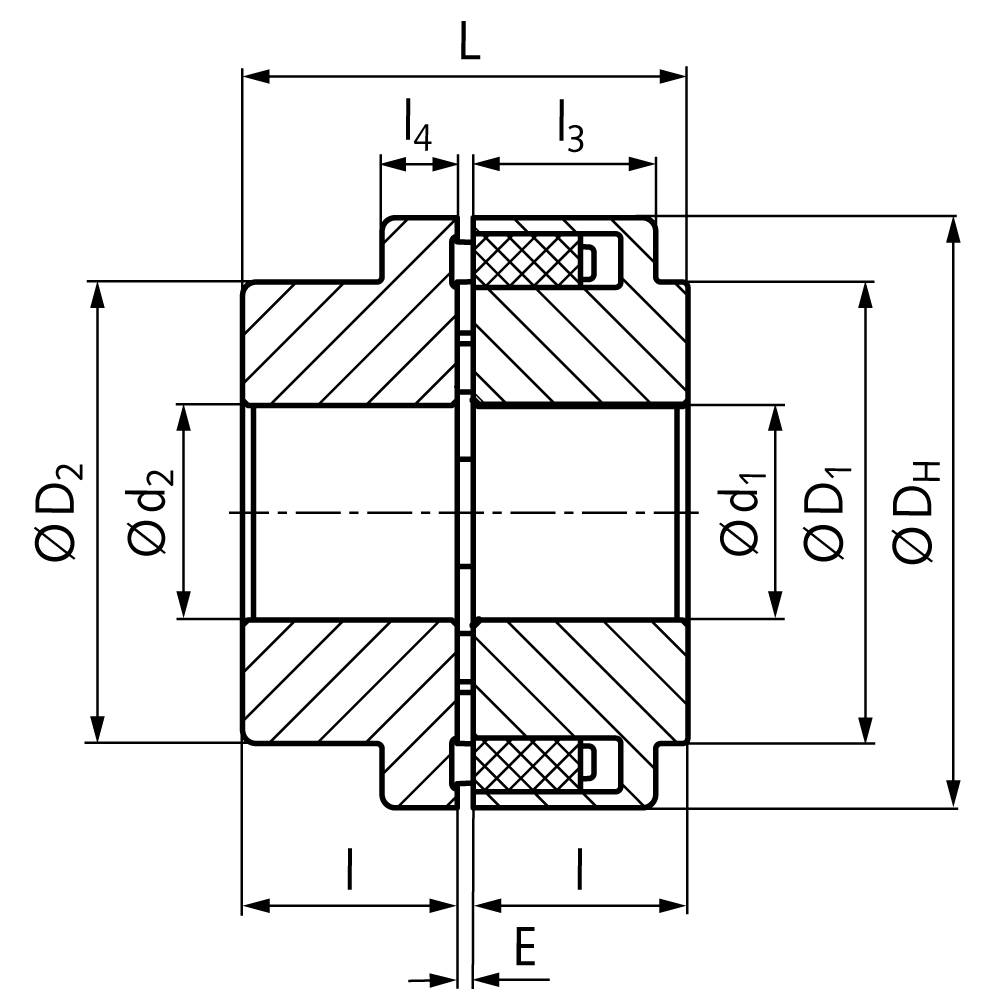

- Artikelnummer (SKU)60560002MaterialGrauguss/NBRRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung2 [mm]Max. Winkel-Verlagerung0,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße68Nenn-Drehmoment34 [Nm]Max. Drehmoment102 [Nm]Bohrung (vorgeb.)Ungebohrt [mm]Max. Bohrung (d1) [d1 max.]24 [mm]Max. Bohrung (d2) [d2 max.]28 [mm]Außendurchmesser [DH]68 [mm]Nabendurchmesser (D2) [D2]50 [mm]Abstand zwischen den Nabenteilen [E]2 - 4 [mm]Gesamtlänge [L]42 [mm]Nabenlänge [l]20 [mm]Flanschbreite (l3) [l3]20 [mm]Flanschbreite (l4) [l4]8 [mm]Verschleißgrenze des Verdrehspiels, gemessen am Umfang [Smax.]5,5 [mm]Max. Drehzahl5000 [min-1]Gewicht0,744 [kg]
Technische Daten
- Artikelnummer (SKU)60560002MaterialGrauguss/NBRRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung2 [mm]Max. Winkel-Verlagerung0,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße68Nenn-Drehmoment34 [Nm]Max. Drehmoment102 [Nm]Bohrung (vorgeb.)Ungebohrt [mm]Max. Bohrung (d1) [d1 max.]24 [mm]Max. Bohrung (d2) [d2 max.]28 [mm]Außendurchmesser [DH]68 [mm]Nabendurchmesser (D2) [D2]50 [mm]Abstand zwischen den Nabenteilen [E]2 - 4 [mm]Gesamtlänge [L]42 [mm]Nabenlänge [l]20 [mm]Flanschbreite (l3) [l3]20 [mm]Flanschbreite (l4) [l4]8 [mm]Verschleißgrenze des Verdrehspiels, gemessen am Umfang [Smax.]5,5 [mm]Max. Drehzahl5000 [min-1]Gewicht0,744 [kg]
- Produkt-Art
Klauenkupplung
- Außen-Ø
68 mm
- Besonderheiten
ungebohrt
- max. Bohrungs-Ø
28 mm
- Bohrungs-Länge
20 mm
- Material
Grauguss
- Nenndrehmoment (übertragbar)
34 Nm
- Shorehärte
80 Shore A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929558005 60560002 Kupplung MAEPEX Baugröße 68
Beschreibung
60560002
Werkstoff: Kupplungsnaben: Grauguss GG25 (GJL-250). Elastomere: NBR, Shorehärte 80ºA, schwarz.
Diese Nockenkupplung ist durchschlagsicher, drehelastisch und dämpfend.
Die MÄDLER®- Ausführung ist wesentlich verbessert:
Bearbeitete Mitnehmerklauen ermöglichen eine wesentlich höhere Standzeit.
In diesem YouTube-Video zeigen wir Ihnen die Montage der 2-teiligen MAEPEX Kupplung sowie den Austausch der Elastomere und die Ermittlung des Verdrehspiels: Film (2,3 Minuten)
Die Nockenkupplungen werden je nach Größe ungebohrt oder mit Vorbohrung bevorratet.
* Die Größe 280 hat unterschiedliche Vorbohrungen: linke Seite 52mm / rechte Seite 47mm.
Fertigbohrungen und Passfedernuten gegen Mehrpreis.
Temperaturbereich: -30ºC bis +80ºC.
Werkstoff: Kupplungsnaben: Grauguss GG25 (GJL-250). Elastomere: NBR, Shorehärte 80ºA, schwarz.
Diese Nockenkupplung ist durchschlagsicher, drehelastisch und dämpfend.
Die MÄDLER®- Ausführung ist wesentlich verbessert:
Bearbeitete Mitnehmerklauen ermöglichen eine wesentlich höhere Standzeit.
In diesem YouTube-Video zeigen wir Ihnen die Montage der 2-teiligen MAEPEX Kupplung sowie den Austausch der Elastomere und die Ermittlung des Verdrehspiels: Film (2,3 Minuten)
Die Nockenkupplungen werden je nach Größe ungebohrt oder mit Vorbohrung bevorratet.
* Die Größe 280 hat unterschiedliche Vorbohrungen: linke Seite 52mm / rechte Seite 47mm.
Fertigbohrungen und Passfedernuten gegen Mehrpreis.
Temperaturbereich: -30ºC bis +80ºC.
Ausführung
